Водяной пол

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Шаг 4. Укладка труб отопительной системы

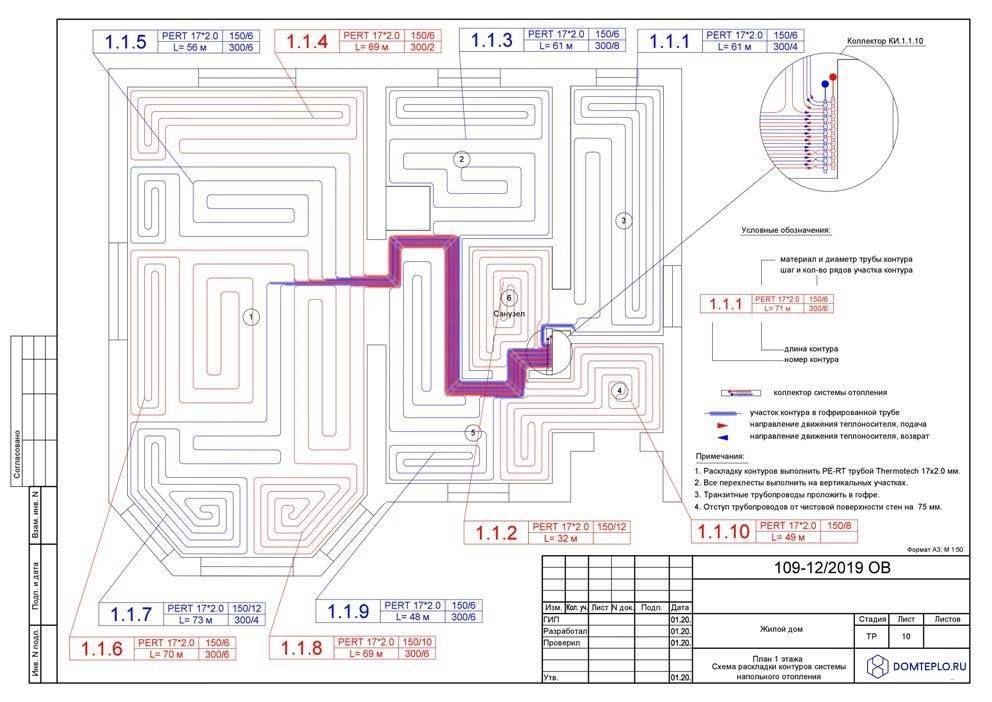

Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

Водяной пол

Трубы для теплого пола

Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.

Водяной пол

Таблица определения производительности насоса в зависимости от отапливаемой площади

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

  • специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;

  • к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит

Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить

Водяной пол

Как выбрать фитинги

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Водяной пол

Соединение труб с пресс-фитингами

Водяной пол

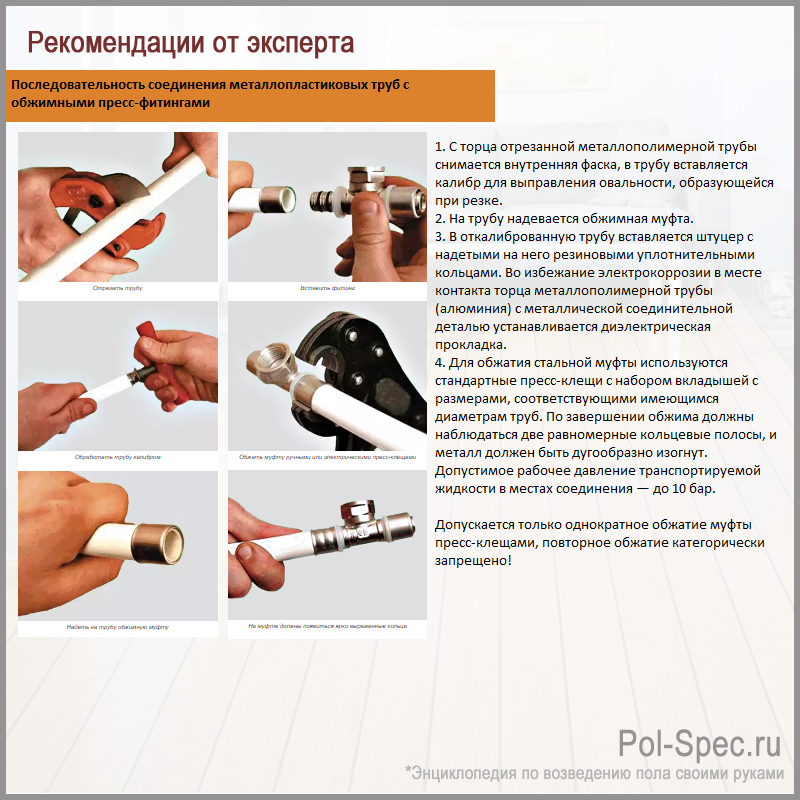

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Установка теплого пола

Рассмотрим, как произвести монтаж теплого пола своими руками бетонным способом:

Сначала нужно произвести разметку на полу, где будут лежать трубы. Затем поверхность пола нужно утеплить с помощью пенопласта или пенополистирола, которые позволяют теплу направляться вверх, а не греть потолок соседей.

Популярные статьи  Складной столик-трансформер для ноутбука

Далее необходимо уложить демпферную ленту по периметру комнаты, которая предназначена для компенсации теплового расширения стяжки из бетона. После этого на теплоизоляционный материал следует уложить арматурную сетку, которая делает стяжку более прочной и к ней производится крепление труб отопления. Укладка труб производится, как правило, по спирали. Однако могут быть и другие способы: змейкой или двойной змейкой, спиралью со смещением центра и т.д.

Отопительные трубы для водяного пола нужно крепить к арматуре при помощи специальных хомутов, оставляя небольшой зазор в креплении, так как трубы под воздействием тепла изменяют свои размеры. Расстояние между трубами должно составлять от десяти до тридцати сантиметров, а от стены не меньше семи сантиметров. Один конец отопительного контура следует подключить к подаче воды, а второй к обратному коллектору. Длина контура может составлять до шестидесяти метров. Между контурами нужно сделать деформационный шов. При укладке трубы в этот шов на нее необходимо надеть специальный гофрированный корпус.

Когда все крепежные работы будут выполнены, обязательно нужно будет произвести испытание всей системы отопления на предмет выявления протечек и разрыва труб. Давление в контуры нужно подавать с превышением в 1,5 раза. После этого необходимо залить всю конструкцию специальным раствором для оборудования теплых полов.

При решении задачи как сделать водяной теплый пол, можно использовать настильный способ при помощи полистирола:

  • В специальные полистирольные плиты с пазами укладываются пластины, которые распределяют тепловую энергию. Монтаж начинается также с утепления поверхности пола, затем укладываются плиты из полистирола.
  • Далее в эти плиты нужно уложить тепловые пластины, в которые вставляются трубы контура отопления. Эта система применяется для ограничения нагрузки на перекрытия или в случае, когда высота помещения невелика.

В домах, построенных из древесины, изготовление водяных теплых полов своими руками немного отличается от вышеизложенного. В качестве теплоизолятора здесь могут применяться минеральная вата или полистирол, которые плотно укладываются между лагами пола. Существуют два вида монтажа: модульный и реечный способ.

  1. Есть специальные модули, в которых сделаны каналы для труб отопления.

  2. В реечном способе трубы теплового контура и тепловые пластины нужно укладывать между частями ДСП, которые имеют толщину от 150 до 300 миллиметров. Эти детали из ДСП необходимо крепить к основанию пола саморезами на расстоянии двух сантиметров. Между ними укладываются пластины из алюминия, в пазы которых следует положить трубы отопления. Сверху на пластины из алюминия нужно положить прокладку из вспененного полиэтилена или картона для поглощения влаги. Затем доски пола.

Устройство водяных теплых полов в частном доме на бетонной стяжке

Организация водяной системы предполагает укладку труб для подачи теплоносителя непосредственно в бетонную стяжку. Можно использовать песчано-цементный раствор, но с той схемой системы теплых полов в частном доме, которая приведена выше, он совместим значительно хуже. Устройство конструкции будет следующим (по мере монтажа):

  • Бетонная стяжка или плита перекрытия;
  • Гидроизоляционный материал. Если водяной пол в доме стелется на перекрытие, тогда изоляционный слой можно не укладывать, ведь близости грунтовых вод нет;
  • Теплоизоляционный материал. Рекомендуют использовать пенополистирол, но можно стелить и пенопласт. Но нужно учитывать, что пенопласт будет подвергаться нагрузке минимум 20-23 кг/м2. Значит, его плотность должна быть больше 20 кг/м3. Во избежание деформаций лучше купить плиту плотностью не менее 35 кг/м3 и даже больше.

Важным моментом в выяснении вопроса, как делать теплые полы в частном доме, является корректный выбор материалов для напольного пирога. Его делают с учетом нагрузок и эксплуатационных норм. Поэтому если в качестве теплоизоляции будет выбран более практичный пенополистирол, его толщина должна быть свыше 20 мм. Лучше выбрать плиту толщиной 115 мм, иначе придется решать проблему, как сделать теплый пол в доме более эффективным. Чем толще изоляционный материал, тем меньше утечек тепла будет наблюдаться. Плотность плиты — 32-45 кг/м3 и более;

  • Гидроизоляция. Отличным вариантом для теплого пола в частном доме будет полиэтилен, который раскатывается по поверхности в два слоя. Толщина материала — 110-155 мкм;
  • Арматурная сетка с диаметром прутка 4 мм. Ее крепление выполняется к бетонной стяжке или перекрытию, а не изоляционным материалам. Иначе неподвижность системы гарантировать нельзя;
  • Трубы. Разбираясь с тем, как сделать теплый пол в частном, поинтересуйтесь понятиями — материалы производства труб, диаметр труб и длина контура. Оптимальным изделием считается труба диаметром 16 мм (при обслуживании площади свыше 50 м2). При таком изделии длину контура нужно делать в пределах 70-90 м. Если помещение больше, укладывают 2 и более контура или покупают трубы большего диаметра. Для параметра 17 мм длина контура 90-105 м, для параметра 20 мм — 120 мм.

Известная технология укладки теплого пола водяного в частном доме предполагает и расчет шага монтажа труб. Он может варьировать от 10 до 30 см. В самых холодных зонах его рекомендуют делать не более 100-150 мм, в центральных зонах — 200-300 мм. Чем меньше шаг, тем теплее в зоне. Но при организации системы отопления в частном доме в полу стоит помнить, что трубы, например, из металлопластика изогнуть будет без изломов и перегибов крайне сложно. Поэтому схему укладки, количество контуров и шаг стоит тщательно продумать;

  • Бетонная стяжка. После крепления труб для теплоносителя пластиковыми хомутами к арматурной сетке (используют от 2 до 4 хомутов на погонный метр) основание заливается бетоном. Толщина слоя должна быть не менее 50 мм (расчет от верхней поверхности трубы) при использовании труб диаметром 16 мм. Допускается толщина в 10 см. Если вы ищите ответ на вопрос, как сделать водяное отопление пола в частном доме своими руками по схеме с применением труб большего диаметра, значит, учитывайте, что слой стяжки должен быть больше. Но тогда и уровень пола подымится;
  • Подложка. Устраивая теплые водяные полы в частном доме, лучше использовать толстый картон, пробку, вспененный полиэтилен. Они экологичны и не выделяют запахов, токсинов при воздействии высоких температур;
  • Отделочное напольное покрытие. Правильно смонтированный водяной теплый пол в доме отлично сочетается с керамической плиткой, ламинатом, паркетом, линолиумом.

Таким должно быть устройство теплого пола в частном доме и квартире — технология монтажа и материалы не изменяются. Минимальная высота напольного пирога составит 140-150 мм, но может быть и больше. Если поднятие уровня пола на эту высоту кажется нецелесообразным, разумнее устанавливать иные виды теплых полов в частном доме — кабельный, инфракрасный пленочный, термоматы.

Монтаж

Прежде чем приступить к непосредственному монтажу, не забудьте подготовить поверхность – очистить от мусора, от мелких неровностей, грязи и пыли. Все неровности рекомендуется засыпать песком.

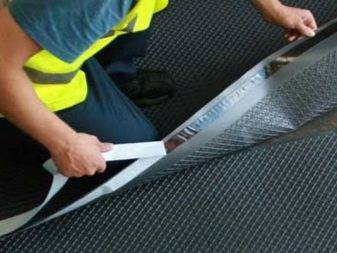

Гидроизоляция. Укладывается она разными способами, можно под утеплитель, а можно над ним. В случае укладки экструдированного пенополистирола значения не имеет, где будет располагаться гидроизоляция, поскольку он сам по себе не очень в ней нуждается. Единственное – она не даст лишней влаге проникнуть в плиту, где будут располагаться трубы с горячей водой. Рекомендуется располагать ее по деревянным балкам.

Водяной полВодяной пол

Если закрепите её ниже утеплителя, то можно осуществить монтаж труб прямо на него. В случае крепления сверху потребуется стелить еще монтажную сетку, на которую будут крепиться трубы.

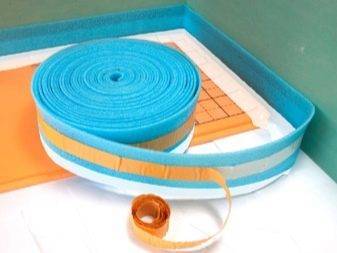

  • Демпферная лента. Ленту нужно приклеить по периметру. Высоту лучше брать несколько выше самой заливки. В дальнейшем то, что выступает, можно обрезать.
  • Утеплитель. Укладывайте его со смещением стыков для повышения прочности крепления.

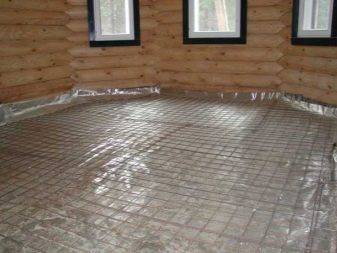

  • Армирование. Первый слой рекомендуют крепить выше утеплителя для крепления поверх контуров и распределения тепла. Между собой сетки для прочности связываются проволоками, и после этого на них крепят трубы. Не забудьте уложить армирование еще и поверх труб.
Популярные статьи  Тонкости подключения теплого водяного пола своими руками от газового котла

Водяной полВодяной пол

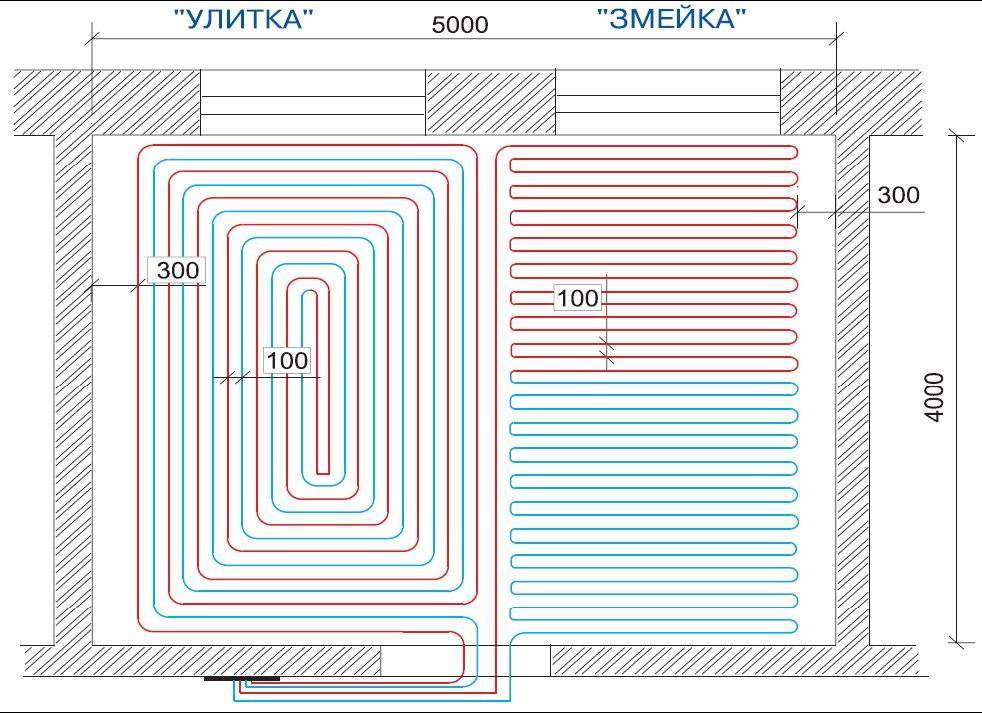

  • Крепление труб. Прежде чем крепить их, сделайте отступ от всех стен 15-20 сантиметров. Уложить можно по разным схемам – спиралью или змейкой.

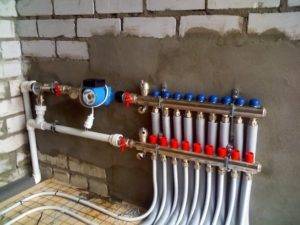

  • Подключение контуров. Рекомендуется сделать это через распределительный узел, у которого есть функционал повышения давления и регулирование температуры.
  • Определение давления. Когда установите все необходимое, нужно проверить систему на прочность. Для этого нужен компрессор, с помощью которого осуществляются все работы.
  • Стяжка пола – производится после укладки контуров.

Расчеты и нюансы монтажа теплого пола

Расчет числа комплектующих и основных материалов делается на основе ряда данных:

  • Площадь помещения, где будет устроена система, высота потолков.
  • Материалы внешних стен, перегородок и перекрытий.
  • Особенности напольного покрытия, его теплопроводные свойства.
  • Габариты и материал изготовления труб.
  • Мощность котла или центрального отопительного источника.
  • Необходимая температура нагрева.

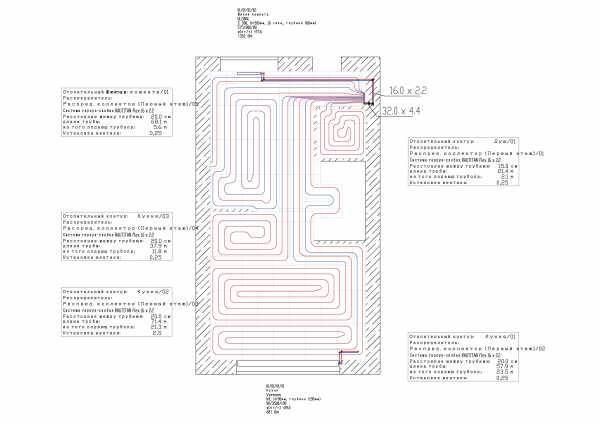

Последний параметр для водяного теплого пола в частном доме или квартире рассчитывается с учетом типа помещения и целей его использования. Так, для рабочих помещений и офисов температура варьируется от 21 до 29 градусов, для холлов и вестибюлей – до 30, для санузла – до 33, а для комнат технического и производственного характера – до 37 градусов по Цельсию. После проведения расчетов делаются монтажные схемы с чертежами, которые показывают расположение, способ подключения труб и другие нюансы, важные для правильного устройства отопительной конструкции и точного определения метода работы.

При создании схемы монтажа следует иметь в виду следующие особенности:

  • Нельзя монтировать нагревательные устройства в тех местах комнаты, где будет располагаться мебель: предметы из дерева могут рассохнуться под влиянием температуры.
  • Длина контура не должна быть больше 90 м.
  • Шаг труб варьируется в пределах 10-50 см в зависимости от диаметра.
  • Для профилактики перегрева и снижения стоимости обслуживания стоит монтировать терморегуляторы.

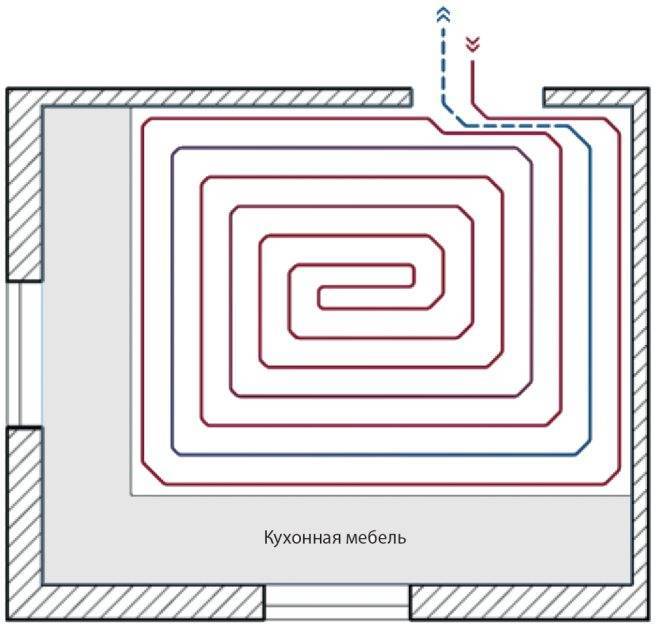

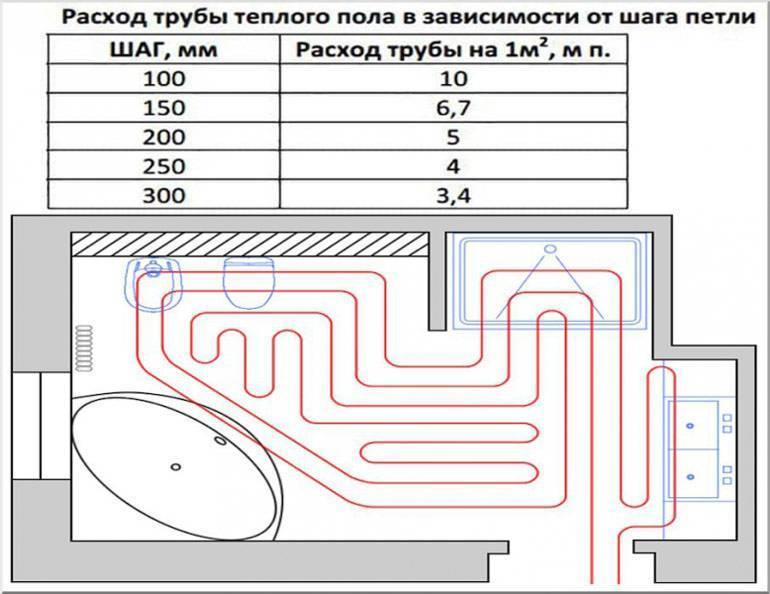

Как расположить теплый пол под мебелью

Как выбрать трубы для водяного «теплого пола»

Эффективность работы жидкостной системы отопления во много зависит от выбора труб. Они должны иметь:

  • соответствующее назначение;
  • всего два соединения: на входе и выходе. Стыковка обрезков внутри стяжки не рекомендуется — сводит к минимуму риск возникновения протечек;
  • оптимальный для данного помещения диаметр;
  • срок эксплуатации не менее 50 лет;
  • качественные крепежные и сопутствующие материалы;
  • проверенный временем опыт эксплуатации, что характерно известным брендам.

Материал

В процессе работы на трубы воздействует два фактора:

  • давление стяжки, когда она расширяется при нагревании;
  • коррозийные процессы под воздействием теплоносителя.

Это резко сужает круг рекомендованных для водяного «теплого пола» видов труб. Можно использовать:

полипропилен. Единственный недостаток — отсутствие гибкости, что усложняет укладку внутри помещения. Стоят недорого. Соединение производится сварочной машинкой, что надежнее фитингов.

Водяной пол
Полипропиленовая труба.

сшитый полиэтилен. Среди достоинств: приемлемая цена и отсутствие грязи на внутренних стенках — не скапливается. Недостатки: прочность и гибкость ниже, чем у металлопластика;

Водяной пол
Труба из сшитого полиэтилена марок PE-X (слева) PE-RT (справа).

металлопластик. Соединяется с помощью фитингов. Монтаж сложный и дорогостоящий, что компенсируется высокой прочностью, гибкостью и отсутствием отходов в процессе сборки.

Водяной пол
Металлопластиковая труба.

Отдельные специалисты советуют использовать трубы из меди и нержавеющей стали. Опыт США, где медь практически полностью вытеснила другие виды труб из инженерных коммуникаций, показывает, что внутри стяжки у медных труб на закруглениях появляются трещины длиной 2-3 см.

При устройстве отопления без стяжки, таких проблем не наблюдается Правда, стоимость таких материалов запредельная. По трубам из нержавеющей стали пока нет ни положительных, ни отрицательных отзывов. Поэтому не стоит рисковать и купить полипропилен или металлопластик.

Диаметр

Для теплого пола можно использовать трубы разного диаметра: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. Сразу отметим, что все контуры должны выполняться одинаковыми по геометрии трубами. У каждого из них есть свои плюсы и минусы. Так, у малых по диаметру труб количество теплоносителя в 1 м пог. меньше, а, следовательно, нужно меньше топлива для подогрева.

Зато у больших труб теплоотдача выше. В целом, сильные и слабые стороны уравновешиваются. Единственный нюанс, влияющий на выбор — радиус поворота. В малых по площади помещениях трубу диаметром 20 мм нельзя положить с шагом 10-15 см, без которого в большинстве случаев не обойтись. Поэтому в частных домах и коттеджах используются 16-тимиллиметровые водоводы.

Технология укладки электрической напольной системы отопления

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Подготовка поверхности

Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.

Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.

Водяной пол

Теплоизоляция

Водяной пол

Теплоизоляция

Разметка

Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).

Монтаж. Пошаговое руководство

  • Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.

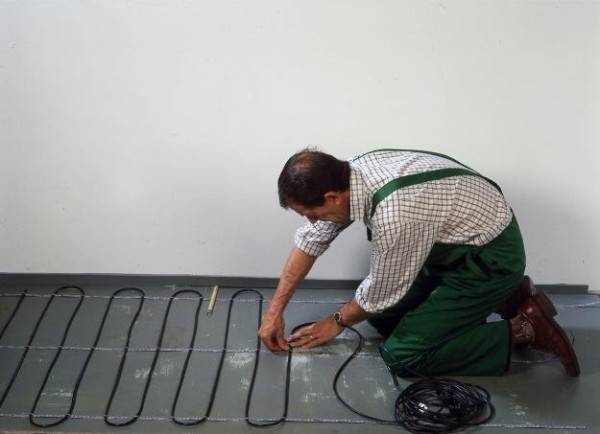

  • Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.

Водяной пол

Изгибы делаются плавными, без резких переломов и натяжений

Водяной пол

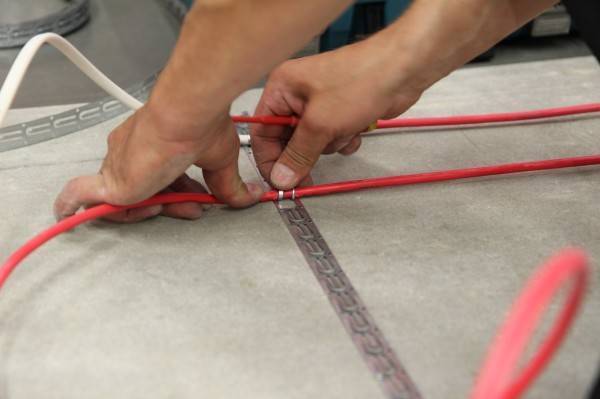

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

Установить температурный датчик.

Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.

  • Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
  • Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
  • Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
  • Выключить питание.
  • Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.
  • Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.

Популярные статьи  Красивые идеи клумб во дворе частного дома

Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.

Отступ от стен
Отступ от других нагревательных элементов
Параметры канавки для монтируемого датчика температуры
  • Ширина – 20 мм
  • Глубина – 20 мм
  • Длина – 50-60 см на полу + 30-50 см на стене

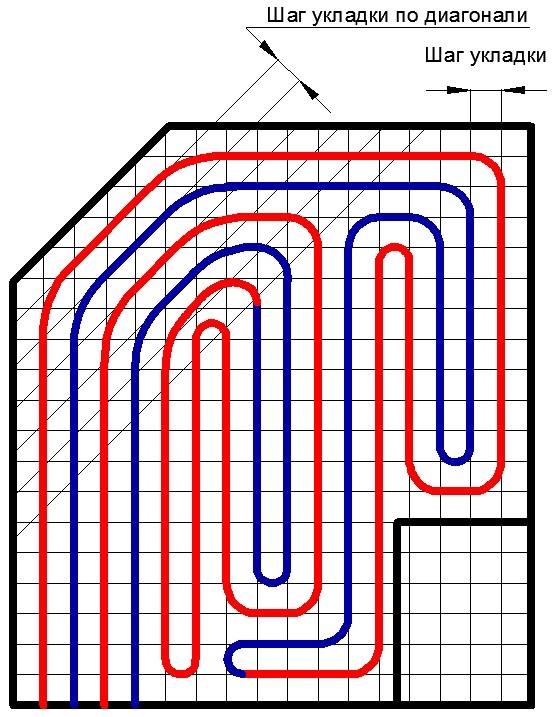

Формула для расчета шага укладки
  • Шаг (в см) = (100S)/L, где
  • S — площадь помещения (кв.м.),
  • L – длина секции (м)
Максимальное отклонение от рассчитанного шага укладки

Важные моменты!

  1. В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
  2. Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
  3. Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания — 28-30 дней)!

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;

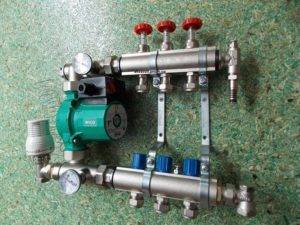

  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Водяной пол

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

Водяной пол

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

Водяной пол

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Достоинства и недостатки схем

Достоинств у использования в качестве теплоносителя циркулирующей по трубам воды несколько. Это:

  • Создание максимально комфортных условий для проживания. При стандартных радиаторах и настенных или обогревателях воздух прогревается и устремляется вверх. Полы при этом остаются холодными. Водяное напольное отопление решает эту проблему, особенно актуальную для семей с маленькими детьми.
  • Экономия на отоплении. В среднем квитанции за отопление при устройстве теплого пола снижаются на 25%. Для помещений с высокими потолками разница и вовсе внушительная – до 50%.
  • Повышенная безопасность. Благодаря обязательной отделке поверхности трубы отопления надежно защищены от механических повреждений. Защищены и домочадцы, которые не могут обжечься о теплоноситель. Высокий уровень пожаробезопасности конструкции позволяет применять схемы для монтажа в бревенчатых, деревянных, каркасных строениях.
  • Совместимость практически со всеми видами отделочных материалов. Сверху на теплоноситель укладывается плитка, ламинат, линолеум, что делает поверхность не только теплой, но и максимально привлекательной.

Водяной полОтделка пола может быть любой — от керамики до паркета

  • Независимость от перепадов электричества. Нередко жители частных домов сталкиваются с перебоями в подаче электроэнергии. С теплоносителем в виде воды вероятность замерзнуть при отключении света в мороз сведена к нулю.
  • Доступность. В сравнении с другими способами отопления жилого дома данный вариант является самым недорогим. Затраты на монтаж и закупку материалов окупаются в предельно сжатые сроки.

Есть и безусловные недостатки системы, с которыми стоит ознакомиться перед началом монтажа. К ним относятся:

  1. Обязательное использование дополнительных источников тепла, так как самостоятельно обогреть помещение в зимнее время водяной теплоноситель не в состоянии, в случае, если расчетное значение показателей теплоотдачи выше 100 Вт/м2.
  2. При возникновении протечек и других неисправностей системы необходимо быть готовыми к тому, что придется демонтировать напольное покрытие полностью.
  3. Высокие время и трудозатраты, связанные с выполнением ряда обязательных подготовительных и монтажных работ.
  4. Сложность регулировки температуры из-за медленного нагревания воды в накопителе.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
