Монтаж системы отопления

Составляем проект отопления

Чтобы провести отопление в частном доме своими руками, вам обязательно понадобится проект. Его нужно составлять в следующем порядке:

  1. Сначала сделайте эскиз дома.
  2. Затем проведите зонирование дома и определите степень комфортности каждого помещения.
  3. Вычислите теплопотери для всех комнат по отдельности.
  4. Спроектируйте размещение батарей в каждом помещении.
  5. Определите количество необходимых секций для каждого радиатора.
  6. Выберите схему отопления.
  7. Рассчитайте мощность котла, необходимое количество материалов (метраж труб, количество тройников, вентилей, автоматики и прочее).

Проблем с эскизом дома возникнуть не должно, поэтому переходим сразу к зонам комфортности.

ВАЖНО! Сделать весь объем работы самостоятельно крайне сложно, поэтому рекомендуем узнать расценки на монтаж отопления частного дома в различных фирмах. Так, вам будет проще сориентироваться, какую работу можно отдать мастерам, а какую лучше выполнить самому

Зонируем помещения

Грамотное распределение тепла позволит вам не только чувствовать себя комфортно дома, но и может сэкономить некоторые средства. Итак, какую же температуру лучше выдерживать в разных помещениях:

Монтаж системы отопления

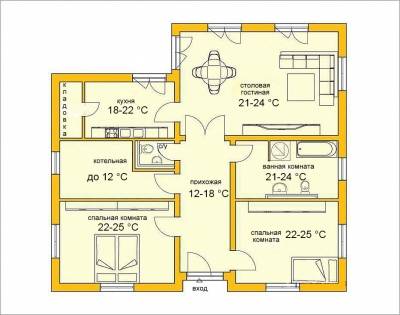

Правильно планируйте тепловые зоны вашего дома для комфортного проживания в нем.

  1. Общая температура комфорта должна быть в пределах 20-24 градусов .
  2. Для спальни лучше чуть повысить температуру и установить ее в рамках 22-25 градусов.
  3. Для ванной комнаты, санузла, гостевой и комнат, где вы находитесь большую часть времени, диапазон температур составит от 21 до 24 градусов.
  4. Для столовой, кухни, рабочего кабинета температуру лучше снизить до 18-22 градусов.
  5. Для прихожей, гаража и проходной зоны можно установить предел в 12 градусов.

Подсчитываем теплопотери

Расчет можно упростить, не учитывая внутренний теплообмен между комнатами

При подсчетах важно определить количество наружных стен и углов, именно там идут наибольшие потери. Величину потерь можно высчитать, взяв данные из нижеприведенной таблицы и умножив их на толщину стены

По тепловому сопротивлению

Материал и толщина стен

Выбор радиаторов очень важен. От этого зависит не только долговечность системы отопления, но и градусы тепла в вашем доме. Существует всего 4 типа батарей:

Монтаж системы отопления

Биметаллические радиаторы состоят из крепких стальных труб и алюминиевой рубашки, хорошо отдающей тепло.

Лучше всего отдают тепло, дольше всех служат – чугунные радиаторы. Но их сложно устанавливать из-за значительного веса. Отличным выбором будут биметаллические батареи. Они долговечны, хорошо отдают тепло, но стоят дороже, чем другие варианты. Алюминиевые и стальные лучше не устанавливать, так как алюминий недолговечный, а сталь не сможет справиться с нагревом комнат в лютый мороз.

Чтобы правильно рассчитать количество секций радиатора на комнату, вам необходимо число теплопотерь умножить на 1,2 (коэффициент запаса) и поделить на тепловую мощность секции батареи. Округлять значение нужно в большую сторону.

На заметку! Альтернативный вариант. Чтобы не затруднять себя подсчетами, вы можете высчитать количество секций так: на каждые 2 кв. м комнаты (при высоте потолка до 3 м) нужна одна секция. Если теплопотери высокие, то возьмите пару-тройку секций про запас.

Монтаж системы отопления

Принцип работы «экрана» для батареи.

Батареи лучше устанавливать под окном. Такой ход несколько снизит теплопотери через оконный проем. Но в этом случае батарея будет отдавать часть своего тепла стене, что вам совсем не нужно. Поэтому мы рекомендуем на стенку, где установлен радиатор, монтировать «экран». Выполняется он обычно из фольги и служит отражателем тепла. Теплый поток отражается и возвращается в помещение, нагревая при этом воздух, а не стену.

После всех подсчетов вам необходимо выбрать схему отопления, о которой уже говорилось ранее. Наш выбор неизменен – мы рекомендуем двухтрубную.

Расчет мощности котла

Стоит отметить, что параметр мощности лучше брать с небольшим запасом. так вы обезопасите себя в сильный мороз. Нагревательный прибор спокойно справится с чрезвычайной ситуацией.

Чтобы рассчитать мощность, вам необходимо сложить мощности всех радиаторов (возможно и других приборов, которые будут питаться от котла), умножить эту величину на 1,4 (это коэффициент, учитывающий теплопотери на вентиляцию). Полученную цифру нужно разделить на коэффициент использования мощности и на КПД котла. После чего выбирайте котел из таблицы, который наиболее соответствует получившемуся значению.

Когда все расчеты сделаны, вам необходимо замерить все расстояния, чтобы купить нужное количество труб, тройников. Берите все с небольшим запасом. Покупайте котел, согласовывайте все необходимые документы, приобретайте радиаторы и прочие расходники.

Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

Монтаж системы отопления

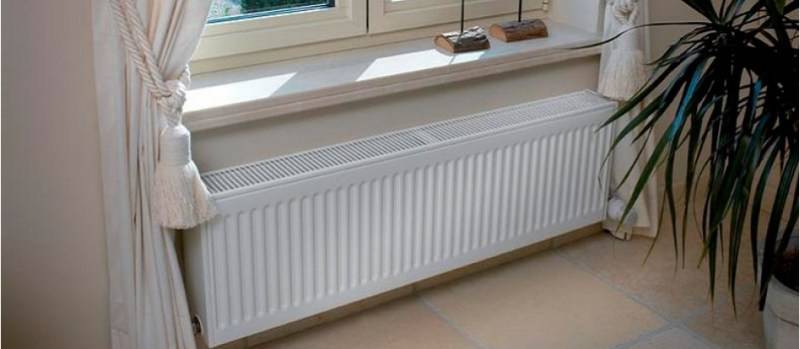

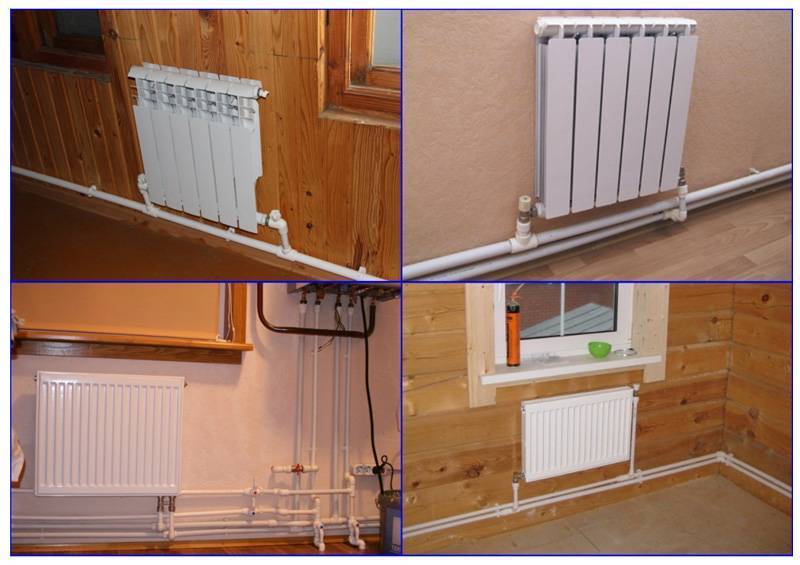

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

Монтаж системы отопления

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Монтаж системы отопления

Монтаж системы отопления

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.

Место интеграции радиатора

Имеете ли вы последовательное подключение батарей отопления или более усложнённое – параллельное, в любом случае помните, что подача тепла является не единственной функцией этих агрегатов. Дополнительный бонус подобных устройств заключается в предоставлении радиаторами неплохой защитой от «холодного» вторжения ветров и сквозняка.

Монтаж системы отопления
Последовательное и параллельное подключение радиаторов отопления

Поэтому не удивительно, что именно под подоконниками находят своё пристанище эти спасительные устройства. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно в локализации оконных проёмов.

Перед использованием конкретного вида подключения схематически составьте план, на котором чётко и визуально обозначьте места расположения устройств, проведите верные расчёты монтажного расстояния.

Популярные статьи  Как хранить сковородки?

Радиаторы расположены правильно в следующих случаях:

  • устройства находятся на расстоянии 100 мм от нижней линии подоконника;
  • расстояние до пола – 120 мм;
  • расстояние до стен – 20 мм.

Инструкция по монтажу

Чтобы была произведена замена радиаторов отопления или выполняется установка нового оборудования, необходимо придерживаться следующей инструкции:

из системы необходимо слить теплоноситель. Если замена производится в частном доме, то данная процедура не вызывает проблем. Если замена необходима в многоквартирном доме, то сделать это могут только сотрудники управляющей организации по предварительной заявке

При этом важно учитывать, что работу желательно выполнять до или после отопительного сезона;
произвести демонтаж устаревших батарей отопления:

открутите все краны. Если выполнить работу не получится (кран заржавел, резьба сорвана и так далее), то придется производить обрезку радиатора и установку дополнительных тройников для подключения нового;

Монтаж системы отопления

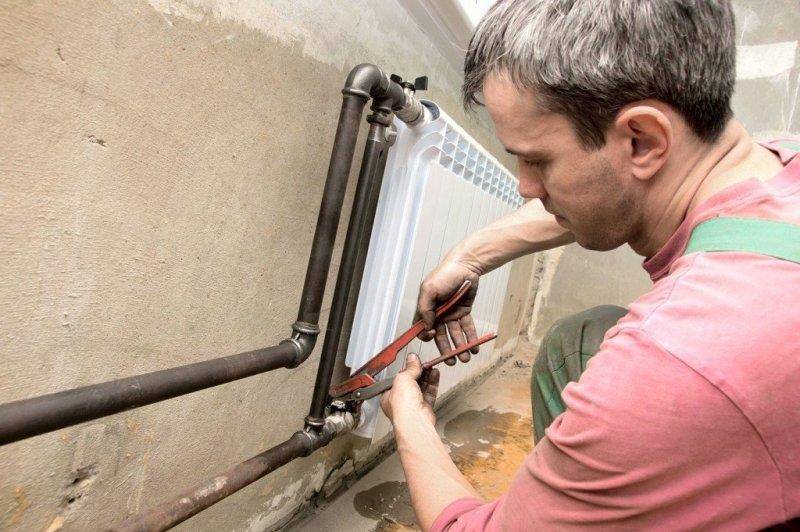

Удаление радиатора из системы отопления квартиры

  • снимите радиатор с кронштейнов;
  • демонтируйте кронштейны;
  1. установка новых кронштейнов:

произведите разметку мест крепления кронштейнов;

  При проведении разметки необходимо учитывать и горизонтальность будущей конструкции, которая проверяется при  помощи строительного уровня.

  • просверлите отверстия;
  • установите дюбели;
  • зафиксируйте кронштейны;

Монтаж системы отопления

Крепеж удерживающих устройств

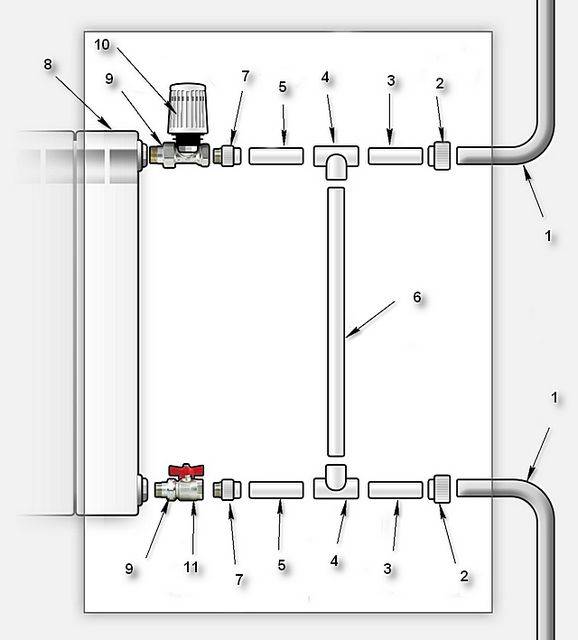

  1. произведите сборку нового байпаса. Для этого:
  • поправьте резьбу на сгонах труб (при необходимости);
  • установите шаровые краны;
  • смонтируйте байпас и установите его в систему при помощи тройников;

Монтаж системы отопления

Технология сборки байпаса

Все резьбовые соединения должны быть надежно герметизированы выбранным материалом.

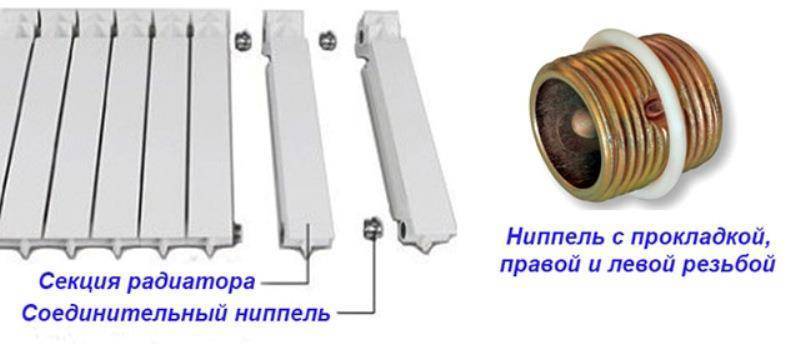

  1. соберите радиатор, если оборудование было приобретено отдельными секциями;

Монтаж системы отопления

Соединение секций

  1. на кронштейнах зафиксируйте новый радиатор и произведите его подключение к байпасу. Соединение дополнительно герметизируйте. Проверьте горизонтальность установки отопительного прибора;

Монтаж системы отопления

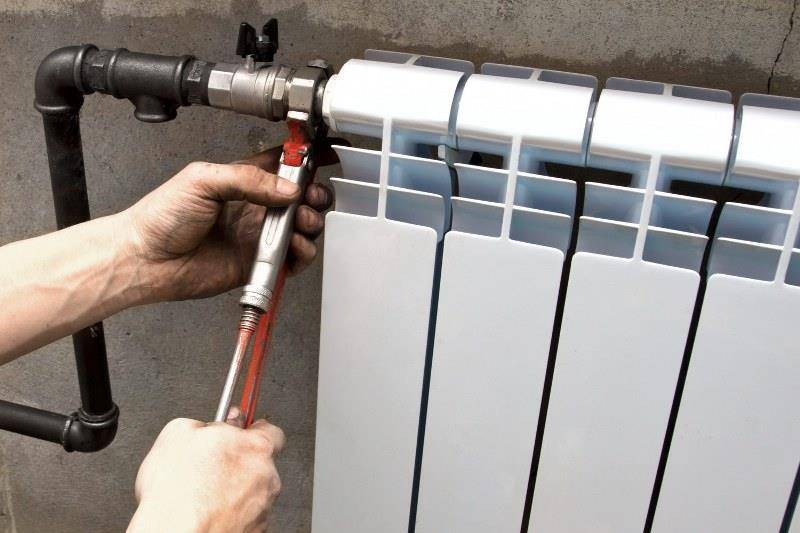

Соединение радиатора с отопительной системой

  1. на оставшиеся отводы установите заглушки и кран Маевского.

Монтаж системы отопления

Монтаж дополнительного оборудования

Весь процесс замены батареи своими руками представлен на видео.

Работу выполняйте предельно внимательно и осторожно, не повреждая составляющие элементы. После визуальной проверки заполните систему теплоносителем и проверьте герметичность всех мест соединений

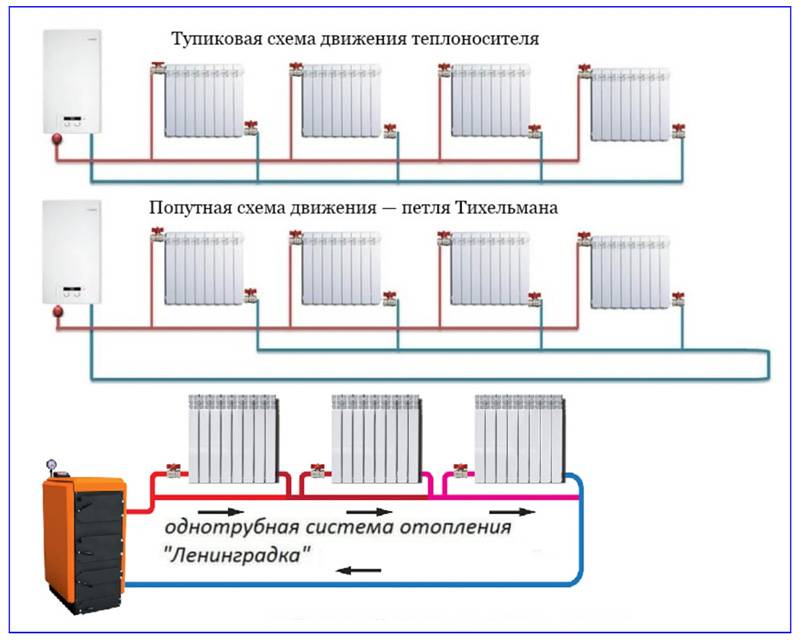

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

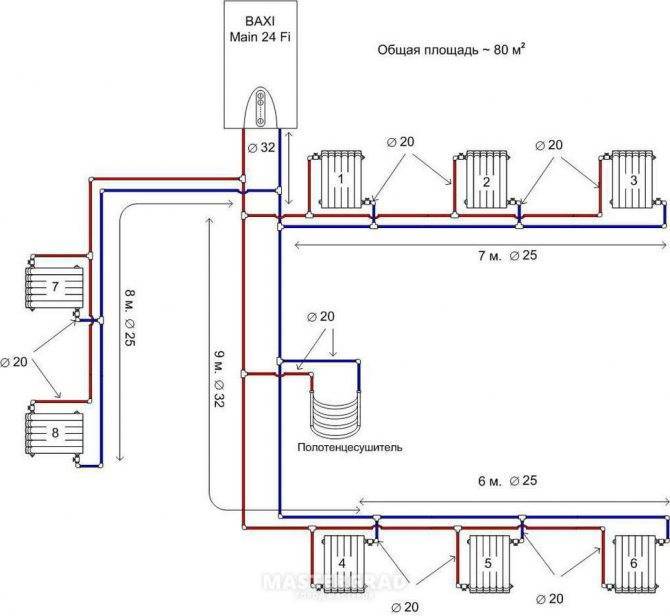

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

Популярные статьи  8 советов по расположению мебели в гостиной (зале)

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Сварка полипропиленовых труб отопительной системы

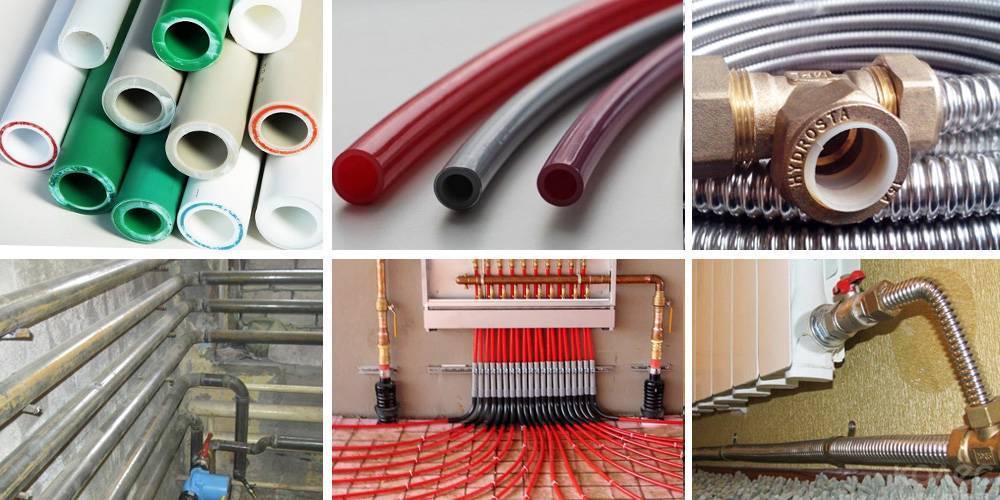

Наиболее используемыми для создания систем водяного отопления в домах в последнее время стали пластиковые (полипропиленовые) трубы.

Доверить монтаж отопления пластиковыми трубами можно специалистам, у которых есть всё необходимое оборудование для проведения сварочных работ. Но процесс сварки полипропиленовых труб не очень сложен и вполне доступен каждому для выполнения своими руками. Главное – соблюдение пошаговых рекомендаций.

Весь процесс сварки заключается в нагревании трубы и соединительной муфты с последующим аккуратным соединением деталей. При этом происходит крепкое сцепление вследствие смешивания разогретого полипропилена двух соединяемых элементов и образования в итоге монолитной конструкции на стыке. Характеристики шва при этом практически не отличаются от свойств исходных деталей.

Получить представление о том, как сварить пластиковые трубы, можно, посмотрев следующее видео:

Начальный этап

На начальном этапе производится подготовка соединяемых деталей к пайке. При этом необходимо:

  1. Нарезать трубы на части необходимой длины.
  2. Снять фаску с внешней стороны трубы.
  3. Удалить грязь с соединяемых деталей, обезжирить их.

Параметры фаски регламентируется как российскими, так и зарубежными стандартами:

  • согласно немецкому стандарту: наклон фаски – 15 градусов, глубина – 2–3 мм;
  • по российскому стандарту: наклон фаски – 45 градусов, глубина – 1/3 толщины трубы.

Чтобы сделать фаску, можно использовать любые инструменты, которые позволят снять необходимый слой материала достаточно ровно.

Кроме того, потребуется найти (приобрести) и подготовить аппарат для пайки пластиковых труб:

  1. Установить аппарат на устойчивую специальную подставку.
  2. На регуляторе температуры выставить значение, равное 260 °C. Эта температура обеспечит равномерное и безопасное расплавление полипропилена и не испортит тефлоновые насадки агрегата.

Фаска на полипропиленовой трубе под сварку

Технология пайки полипропиленовых труб отопления

Инструкция по выполнению сварки полипропиленовых труб предполагает следующую последовательность действий:

  1. Дождаться нагрева паяльника до определённой температуры (обычно 260 градусов).
  2. Одновременно насадить фитинг на дорн (специальная насадка на паяльнике) и вставить трубу в гильзу.
  3. Выдержать время нагрева, оговорённое инструкцией к аппарату. Оно зависит от толщины стенок трубы и её диаметра.
  4. Одновременно снять детали с насадок и соединить их.
  5. Дождаться самопроизвольного остывания собранной конструкции.

На этом, собственно, и завершается процесс. Теперь система готова к проверке на работоспособность.

Особенности выполнения сварки полипропиленовых труб

Однако существую некоторые особенности, которые следует учитывать при производстве сварочных работ:

Насадки сварочного аппарата сделаны таким образом, что образуют конус с небольшим наклоном (до 5 градусов) и имеют диаметр, равный номинальному диаметру трубы только в середине. Поэтому труба будет помещаться в гильзу с некоторым усилием. Это же касается и насаживания фитинга на дорн. Вставлять трубу в гильзу следует до упора. Дальше давить нельзя!

Монтаж системы отопления

Технология пайки полипропиленовых труб

  • Чтобы обозначить «границу», за которую не следует заступать, и контролировать правильность процесса, можно отметить снаружи на детали расстояние, равное глубине гильзы.
  • Соединять нагретые детали надо как можно быстрее, чтобы избежать остывания расплавленного материала.
  • Нельзя смещать (сдвигать, поворачивать) горячие соединяемые части системы относительно друг друга. В противном случае можно получить некачественное соединение, которое в скором времени выйдет из строя.

Каким может быть монтаж водяного отопления

Рассматривая задачу, как смонтировать систему отопления, необходимо учесть, что она может быть выполнена различными способами. Это может быть как однотрубное, так и двухтрубное отопление.

Монтаж системы отопления

Однотрубная схема подключения системы отопления рассчитана на прохождение теплоносителя последовательно через все радиаторы и последующий его возврат в нагревательный котел. Из-за того, что для реализации такого подхода требуется меньшее количество труб, то соответственно система подключения отопления получается дешевле. Кроме того, по той же самой причине оказывается меньше и сама стоимость монтажа системы отопления.

Более подробно о различных видах отопления и о том, как правильно смонтировать систему отопления, можно узнать с помощью видео

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Монтаж системы отопления

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Монтаж системы отопленияПеред тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

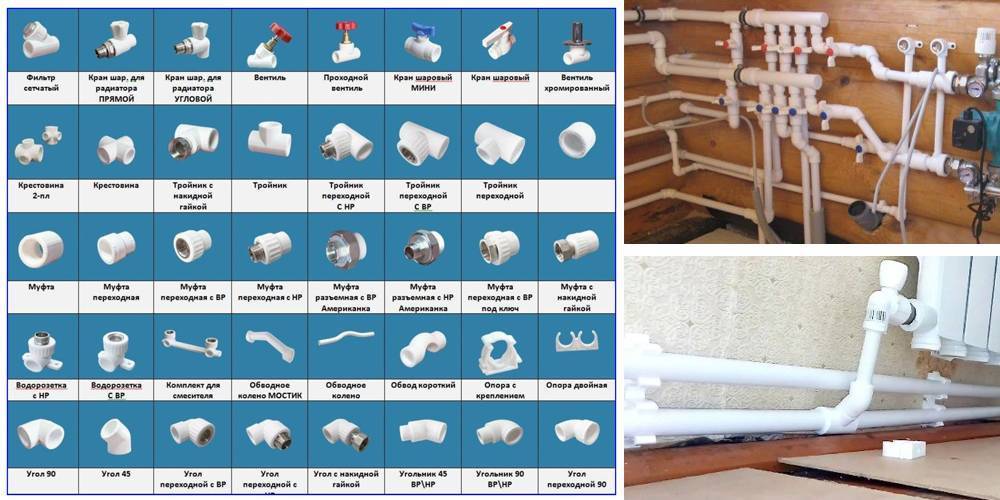

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Популярные статьи  Как из печки сделать камин

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Монтаж системы отопления

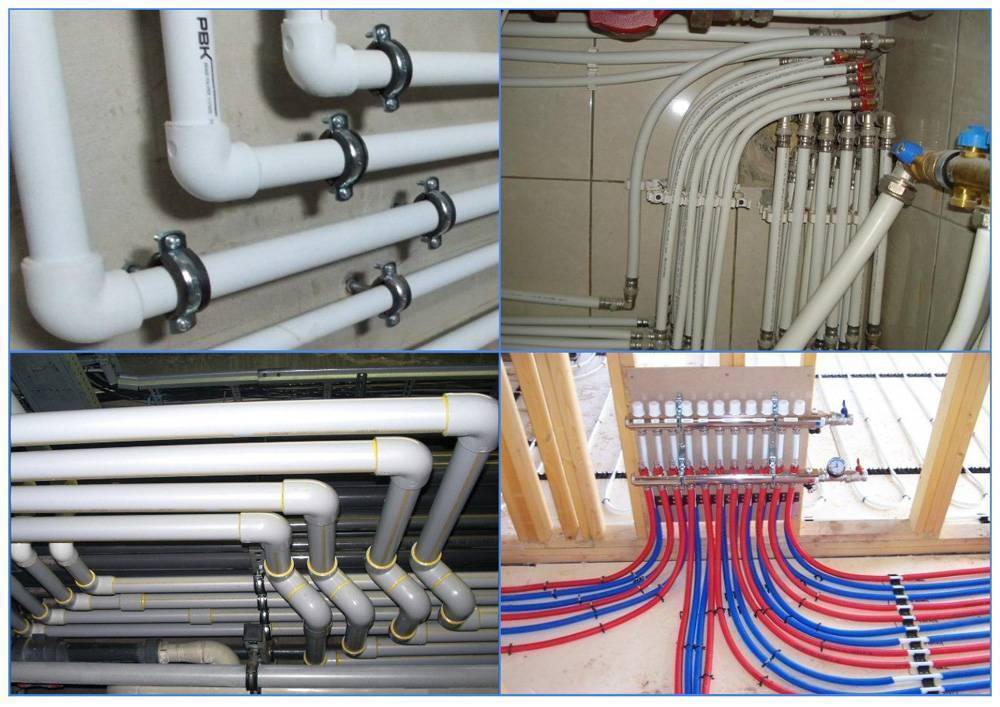

Готовая отопительная система с трубопроводом

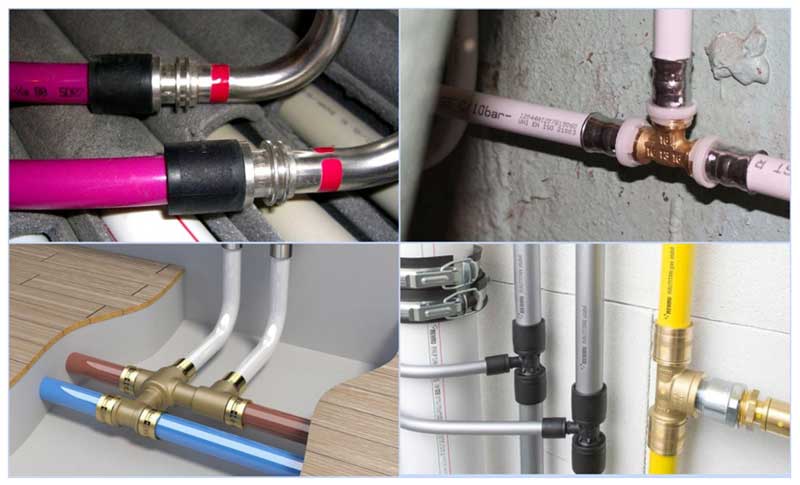

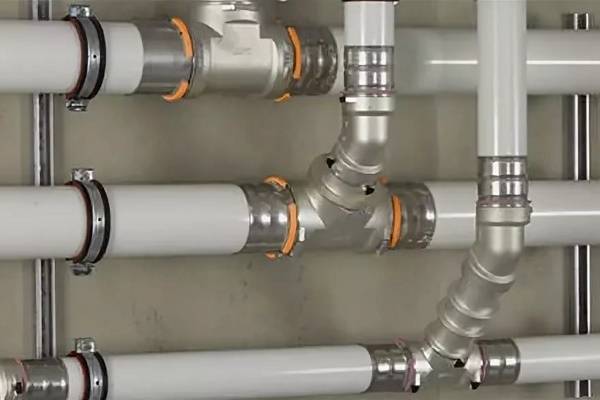

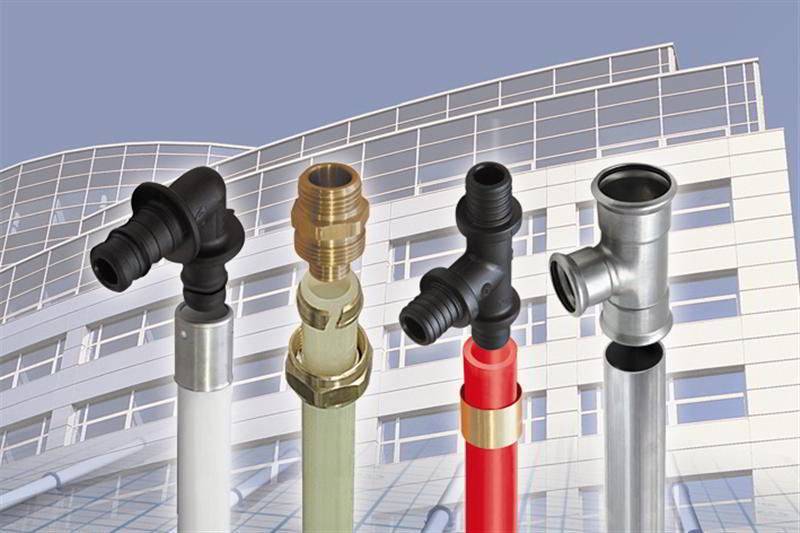

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

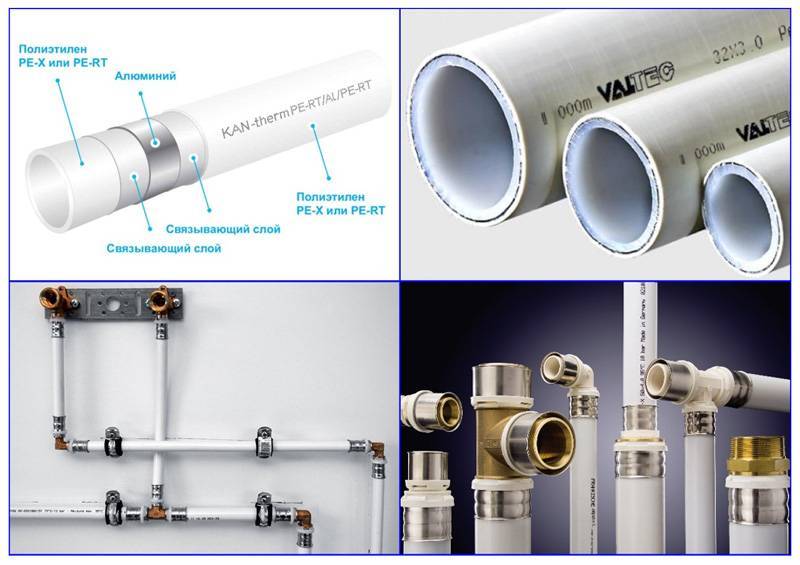

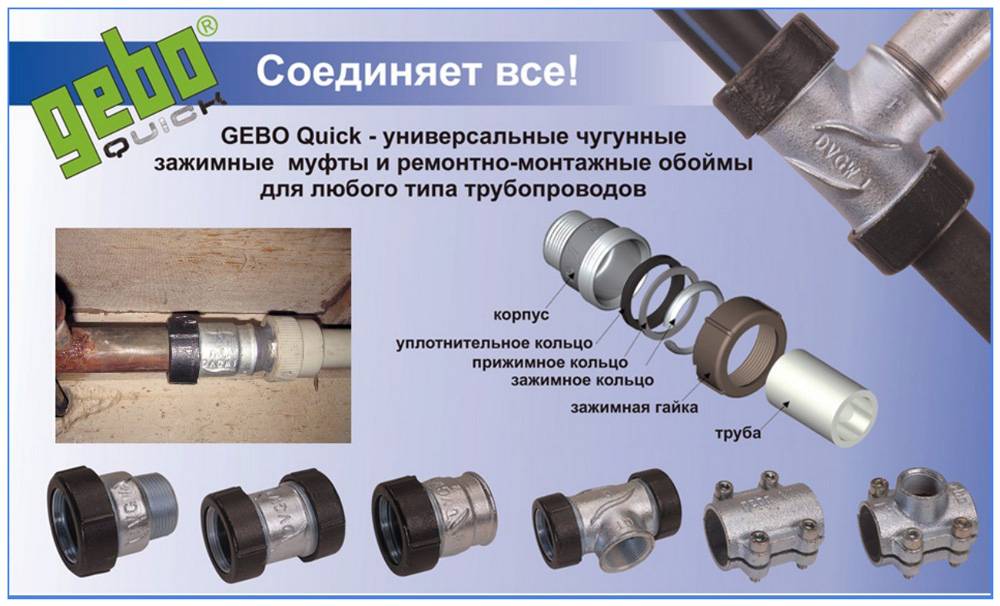

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

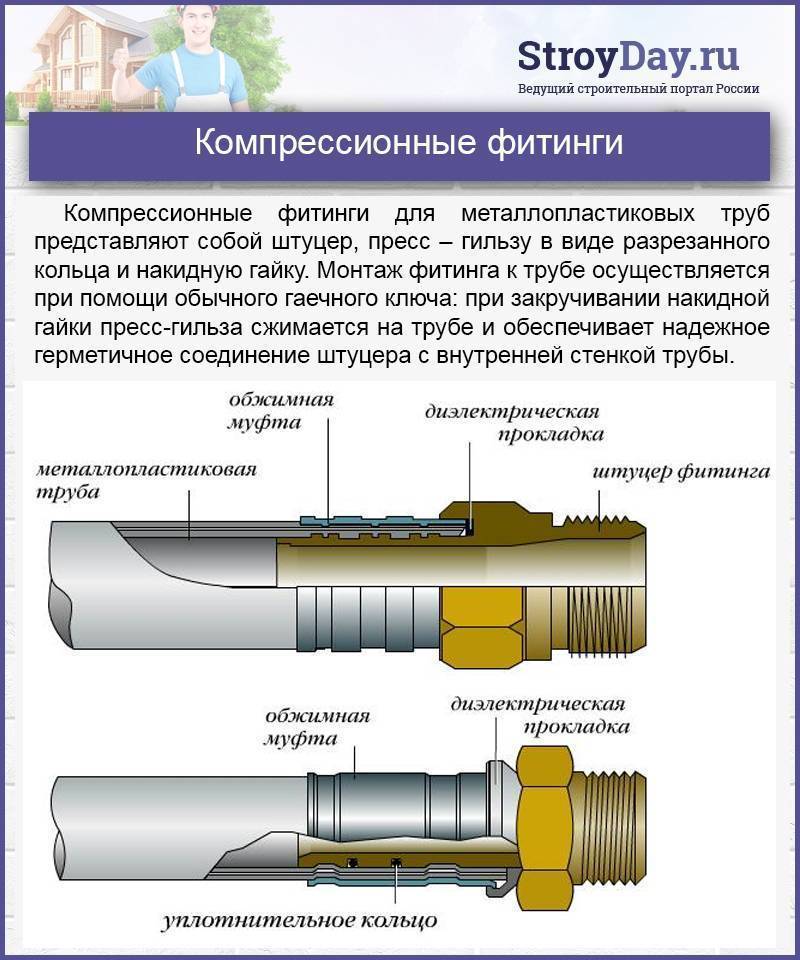

  1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
  2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Коллекторная система в частном доме или квартире

В данную схему прокладки труб отопления в частном доме должны входить контуры для каждого прибора или их группы. Сама по себе такая система считается подвидом двухтрубной. Ее можно сочетать с другими вариантами разводки. К примеру, коллектор предназначается для центрального ввода, а дальше он разветвляется в одно- или двухтрубную систему.

Суть данного способа заключается в использовании коллекторов — разветвителей в форме патрубка, у которых несколько ходов. На него подается общий поток, который затем разделяется на подключенные контуры.

Монтаж системы отопления

Как и во всех предыдущих способах, у коллекторной системы имеются свои особенности:

  • Можно регулировать все контуры по отдельности.
  • Можно отключить отдельный контур в случае необходимости, при этом вся система продолжит функционирование.
  • Равномерное распределение температуры.
  • Возможность скрытого монтажа.
  • Коллекторная система эффективна при налаживании системы отопления на больших площадях.
  • На всех участках сети сохраняется равное давление, перепады отсутствуют.
  • Для реализации коллекторной системы не требуется большое количество соединений. Поэтому разводка отличается стабильностью и надежностью.
  • При добавлении новых узлов не требуется отключения всей системы или изменений текущих контуров.

Но и недостатки у коллекторной системы также имеются:

  • Процедура монтажа более сложная.
  • Реализация коллекторной системы связана с большими денежными затратами, если сравнивать с предыдущими способами.
  • Для монтажа требуется большое количество штроб.
  • Для циркуляции жидкости потребуется насос, естественный ток нереализуем.

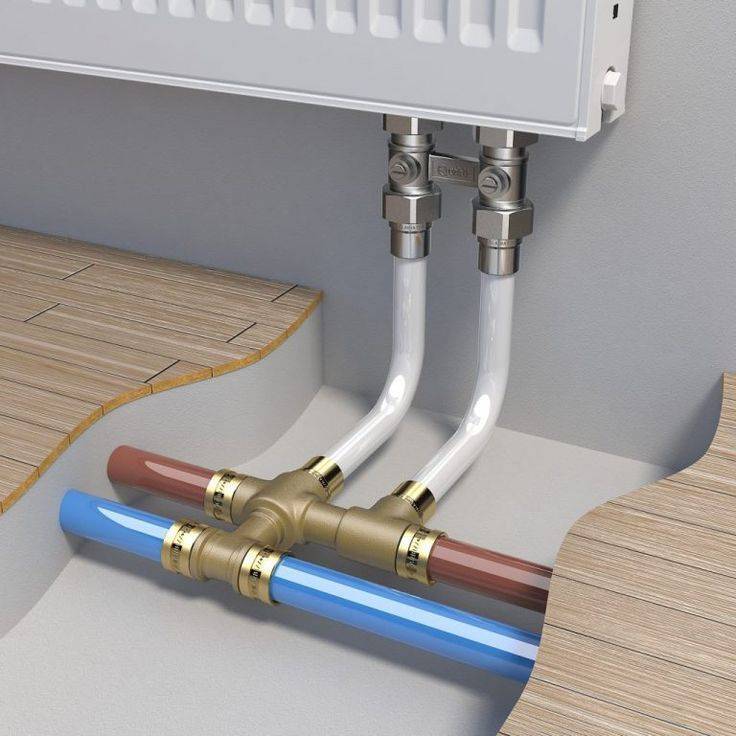

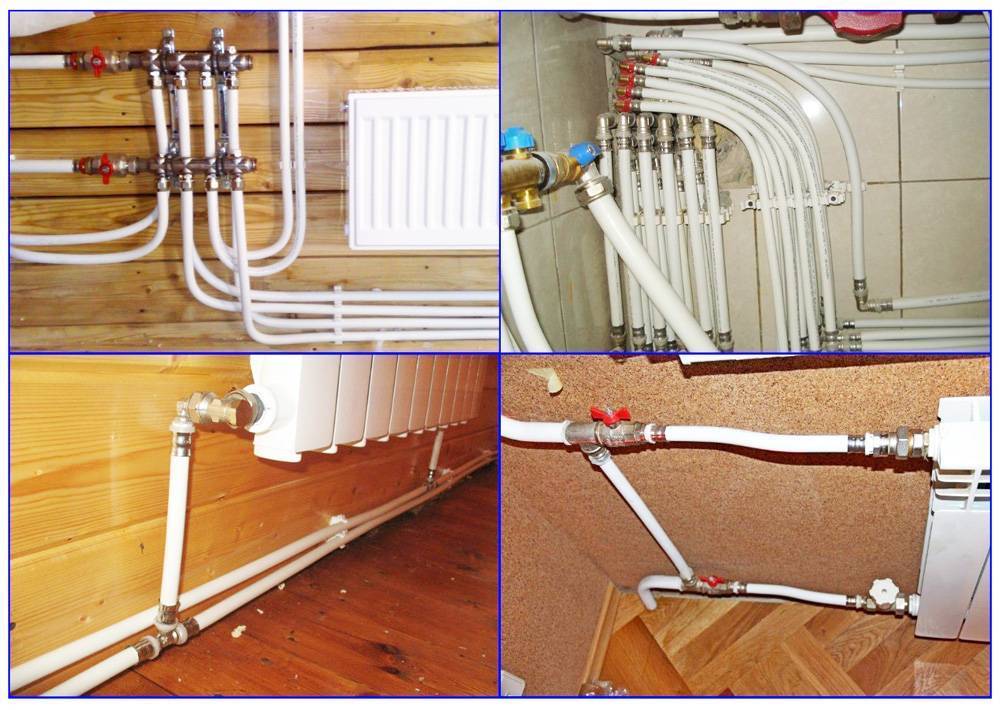

Монтаж системы отопления

При самостоятельном монтаже коллекторной системы стоит помнить о ряде следующих нюансов:

  • Предпочтительно приобретать такой коллектор, в котором краны легко разбираются и ремонтируются. Желательно, чтобы в нем было несколько ходов для запаса. В таком случае при необходимости в систему можно будет внести дополнительные контуры.
  • Для начала необходимо выбрать место размещения коллекторного шкафа, а затем уже выполняется разводка.
  • Для монтажа системы требуется два коллектора, один из которых предназначен для подачи жидкости, а второй — для отвода.
  • Необходимо утеплять трубы, ведущие к коллектору. Делается это для избегания слишком высокой температуры.
  • На коллекторе должен быть манометр, это позволит в любой момент узнать давление в системе.
  • Необходимо установить общий кран на каждый коллектор, закрытие которого остановит ток жидкости во все контуры сразу.
  • На трубе с холодной водой необходим фильтры грубой и тонкой очисткой. Удобнее всего их размещать перед котлом.
  • Стоит планировать систему таким образом, чтобы она содержала минимальное количество соединений.
  • Не рекомендуется использование труб с пайкой.
  • Желательно маркировать трубы таким образом, чтобы в будущем без проблем различать контуры.
  • Места соединений не должны находиться в штробах. Иначе возникнут трудности с их ремонтом.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
