Бетонный пол по грунту
Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой. |
Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:
- На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
- По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
- Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
- На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
- На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
- На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
- Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
- На стяжку монтируют чистовой пол.
Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.
Вариант — бетонный пол по грунту без бетонной подготовки
Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.
В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, пленку толщиной 0,4 — 2 мм., которую укладывают прямо на грунтовую подушку.
Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку. Полимерную пленку гидроизоляции в этом случае укладывают поверх слоя утеплителя.
Следует отметить, что в жилых помещениях утепление пола обязательно.
Особенности технологии создания полов из бетона
Подготовка к заливке бетонного пола по грунту Бетонный пол называют полом на грунте. Это связано с особенностью его сооружения, исключающей возможность использования при выполнении работ деревянных балок из-за слишком большого веса конструкции. Заливка таких полов требует создания эффективной и надежной гидроизоляции, но в соответствии с требованиями технологического процесса сооружение данной конструкции возможно лишь в тех районах, где уровень залегания грунтовых вод превышает два метра. В исключительных случаях предусмотрено на стадии возведения фундамента здания создание дренажной системы.
Еще одно обязательное условие – наличие качественной подсыпки. Отсутствие нужной плотности большинства грунтов требует выполнения подсыпки непосредственно под черновой стяжкой, так как существующие показатели делают невозможной укладку пола из бетона непосредственно на почву. На поверхности такой конструкции по всей ее площади сооружают дополнительную теплоизоляцию. Это связано с высокой теплопроводностью материала.
Наличие подвала в домах, где обустроены ленточный фундамент и полы из бетона, исключено.
Инструкция изготовления черновой стяжки для пола по грунту
Рассмотрим наиболее сложный и трудоемкий вариант с использованием всех слоев подсыпки.
Шаг 1. Сделать замеры. Вначале на ленте фундамента нужно обозначить уровень чистового пола.
Высотные отметки в проекте
Для этого следует пользоваться лазерным или гидроуровнем. Размер определяется согласно проектно-технической документации или рабочих чертежей на объект. Далее вниз нужно ставить метки на толщину пола в зависимости от его конструкции, толщину чистовой стяжки, черновой стяжки, слоя гравия и песка.
Использование гидроуровня
Выполнение разметки
Шаг 2. Вынуть грунт на расчетную глубину, очисть площадку, подготовить к засыпке песком. Утрамбовать рыхлый грунт или аккуратно подчистить основание совковой лопатой.
Трамбовка грунта
Шаг 3. Засыпать песок. Как правило, толщина слоя колеблется в пределах десяти сантиметров. Если потребуется большое количество песка, то сыпать его нужно поэтапно, каждый слой отдельно трамбовать. Качество трамбования значительно улучшится, если работы выполнять с помощью специальных механизмов: вибротрамбовок или виброуплотнителей. Во время трамбовки нужно следить, чтобы песок имел более-менее ровную и горизонтальную поверхность.
Трамбовка песчаной подсыпки
Подушка песчаная
Трамбовка песка виброплитой
Утрамбованная подушка
Трамбовка – очень важный этап обустройства черновой стяжки по грунту, спешить не нужно. Все ямы подсыпаются и опять трамбуются, бугорки срезаются.
Вибротрамбовка
Шаг 4. Насыпать слой щебня толщиной ≈ 5–10 см, тщательно утрамбовать его. Щебень лучше брать нескольких фракция оп размерам. На песок насыпается более крупный, под черновую стяжку мелкий. Таким способом улучшаются несущие характеристики основания. Часть инженерных коммуникаций можно прятать в слоях подсыпки или непосредственно в черновой стяжке. Не нужно стремиться установить там все трубы и электрические сети, в случае возникновения аварийных ситуаций к ним очень сложно добраться для выполнения ремонтных работ.

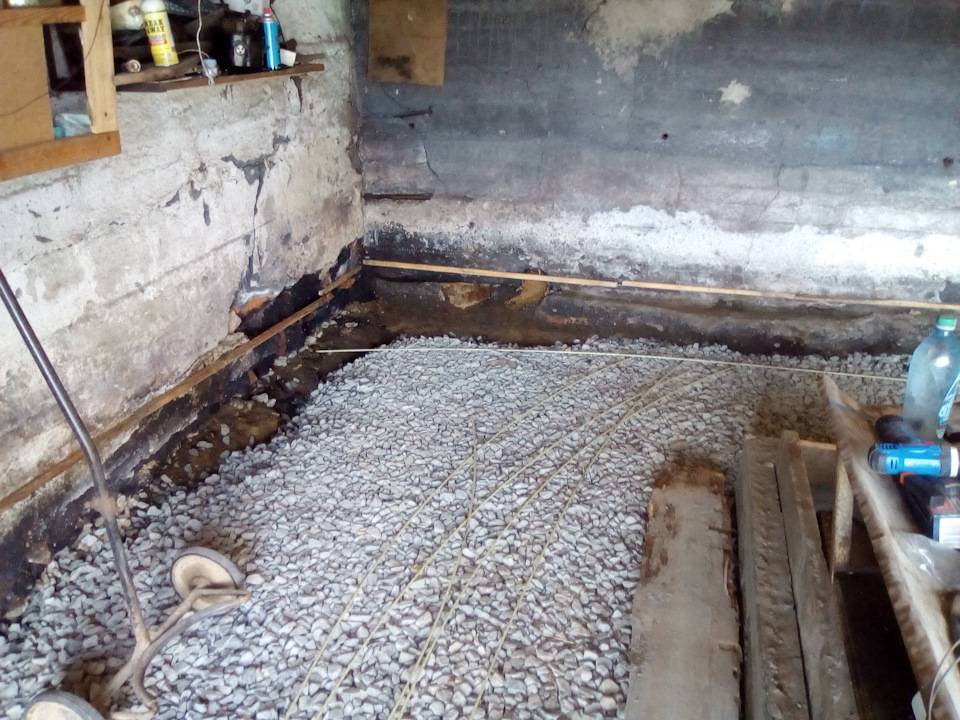

Щебневая подушка
Шаг 5. Подготовить бетонную смесь.
Ручное замешивание
Самостоятельное изготовление бетонной смеси

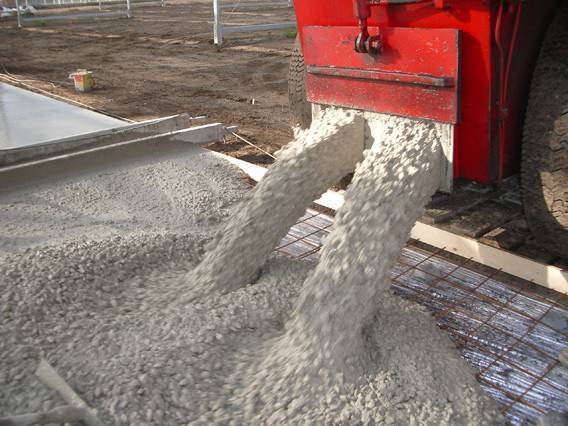

Делать ее можно самостоятельно с помощью бетономешалки или заказывать готовую у строительных компаний. Выбирать нужно самостоятельно, оба варианты могут быть оптимальными при определенных условиях. Рекомендуется подсчитать стоимость материалов в обеих случаях, оценить свои материальные возможности и физические силы, количество рабочих.
Бетонная смесь по густоте должна быть ниже средней. Такие показатели позволяют бетону самостоятельно разливаться по площади пола. Одним из плюсов использования жидкого бетона – отсутствие необходимости устанавливать маяки и выполнять трудоемкие работы по его выравниванию ручными правилами.
Готовьте жидкий бетон
Рабочим нужно только немного подправить уровень в местах заливки материала. Если требуется армирование, то одновременно ставится сетка. Строительные правила требуют устанавливать ее таким образом, чтобы со всех сторон толщина бетона превышала пять сантиметров. В противном случае конструкция не будет работать как единое целое, фактическая прочность армированного бетона станет намного меньше расчетной. Последствия могут быть самыми печальными.

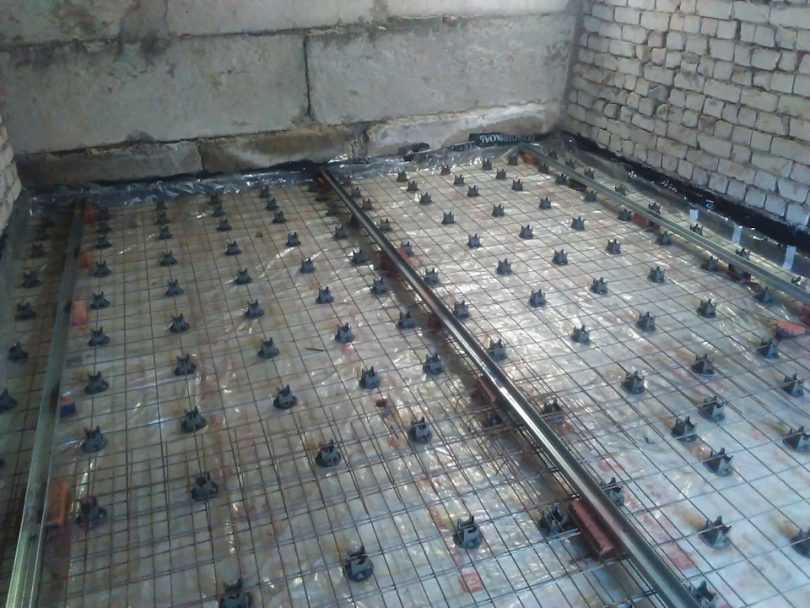

Армирование — порядок и выбор материала

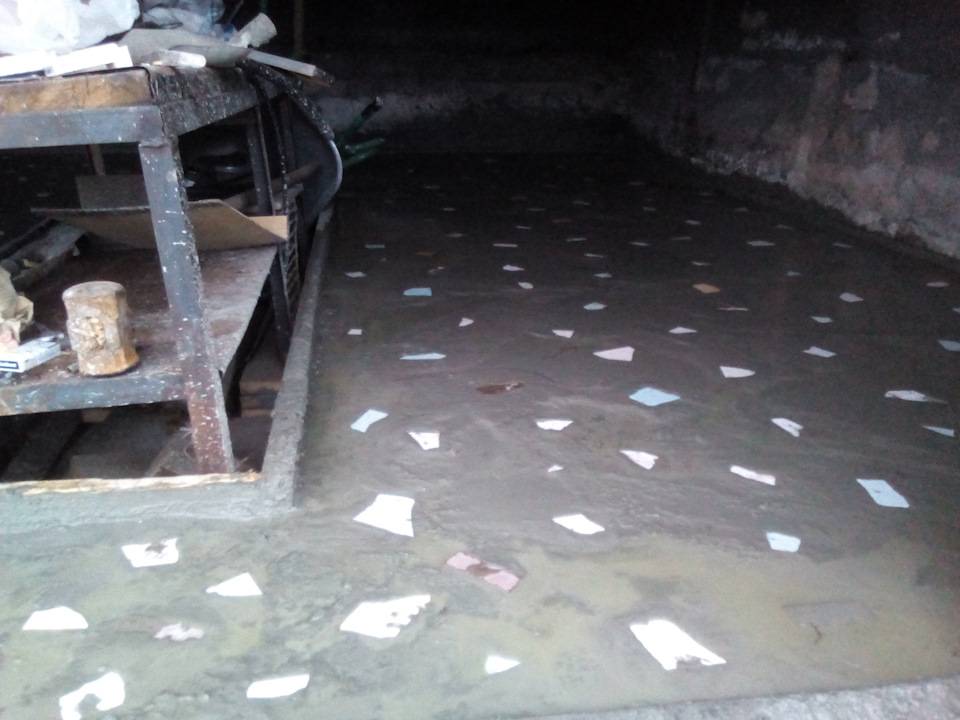

Заливка пола бетоном
Шаг 6. Для повышения показателей прочности черновой стяжки на следующий день ее обязательно нужно тщательно увлажнить. Если погода жаркая и сухая, то поливать водой рекомендуется и на ночь. Такие действия следует повторять в течение двух-трех дней. Дальнейшие работы рекомендуется проводить через 10–14 дней после заливки. За это время бетон набирает не менее 50% своей максимальной прочности, что позволяет без опасений продолжать строительные работы.
Смачивание стяжки
Каким будет чистовой пол выбирает застройщик. Независимо от выбранного варианта строители рекомендуют обязательно делать сверху надежную гидроизоляцию и класть утеплитель. Поверх этих конструкций делается чистовая стяжка под плиточный пол или укладываются деревянные лаги под иные варианты финишных половых покрытий
Такие схемы делают полы теплыми, что очень важно с учетом современных цен на теплоносители. Одновременно выполнение рекомендаций профессиональных строителей значительно увеличивает время эксплуатации половых покрытий
Чистовая стяжка по теплоизоляции
Заливка наливного пола пошаговая инструкция
Как уже было сказано выше здесь будет приведена инструкция по заливке быстротвердеющей смеси Основит Скорлайн Т-45.
Подготовка основания
Основание под наливной пол в квартире должно быть очищено от всевозможных пятен, краски, осыпающихся покрытий, пропылесосено и сухое.
От этого этапа зависит вся дальнейшая эксплуатация наливного пола.
При некачественной подготовке основания возможны неприятности в дальнейшем:
- отслоение,
- растрескивание,
- потеря прочности.
Во избежание перерасхода раствора и затопления соседей снизу все стыки и трещины должны быть тщательно заделаны.
По периметру помещения, где будет заливаться пол необходимо уложить деформационную (краевую) ленту.
Грунтовка
Любое основание перед заливкой на него наливного пола необходимо очистить и нанести грунтовку. Грунтовку выбирают в зависимости от материала основания на который она наносится.
В ванных комнатах и других помещениях с повышенной влажностью используйте гидроизоляционные грунтовки. Наносить грунтовку можно валиком или методом напыления.
Любые работы можно продолжать только после полного высыхания грунтовки.
Подготовка раствора
Для приготовления раствора нужна ёмкость не менее 20 литров. Наливаем в неё воду температурой около 20С°, затем всыпаем сухую смесь постоянно перемешивая.
Перемешиваем при помощи строительного миксера или дрели с насадкой около 5 минут до получения однородной массы, оставляем настаиваться 2 минуты и снова перемешиваем в течении 2-3 минут. На всё уйдёт около 10 минут и самовыравнивающаяся смесь готова к применению.
На 1 мешок (20кг сухой смеси) нужно 7,0-7,4 литра воды. Пропорции зависят от производителя и указываются на упаковке.
Используйте при замешивании раствора только чистый инструмент, ёмкость и воду.
При повышении вязкости приготовленного раствора не добавляйте воду, а просто перемешайте его.
Раствора готовьте столько, сколько необходимо для работы на 60 минут это время использования приготовленной смеси согласно инструкции производителя.
Уровень заливки
Для определения необходимого уровня по который будет произведена заливка нужно найти наивысшую точку помещения.
При помощи водяного уровня или лазерного нивелира наносим произвольную линию от которой измеряем расстояние до пола по периметру всего помещения.
В месте где расстояние будет наименьшим и будет наивысшая точка пола. Из данного наименьшего расстояния вычитаем необходимую наименьшую толщину будущего наливного пола (5 мм).
Получившееся расстояние отмеряем от ранее нанесенного уровня по всему помещению. Это и будет уровень по который необходимо заливать раствор.
Заливка наливного пола
Заливку раствора производят с помощью насоса или вручную, начиная от дальней стены. Смесь должна быть нанесена равномерно по всей поверхности из расчёта толщины слоя от 2 до 100 мм.
Для разравнивания можно прибегнуть к помощи длинного шпателя. Также сразу после заливки наливного пола его можно прокатать игольчатым валиком, чтобы выпустить пузырьки воздуха, образовавшиеся при перемешивании раствора.
По периметру на стены необходимо нанести кромочную ленту для наливных полов.
Температура поверхности и окружающего воздуха во время работы и следующие несколько дней должна быть в пределах от +5ºС до +30ºС.
Для равномерного высыхания залитый пол можно укрыть полиэтиленовой плёнкой.
При затвердевании поверхность необходимо периодически увлажнять, чтобы высыхание поверхности происходило не слишком интенсивно. Также не следует допускать сквозняков и прямых солнечных лучей.
Через 2-2,5 часа по полу можно уже ходить. Линолеум и керамическую плитку можно укладывать не ранее, чем через трое суток.
На основание перед укладкой керамической плитки наносят грунтовку Основит Унконт Т-51 или Основит Интеконт Т-50. Плитку можно укладывать после полного высыхания грунтовки.
Окончательная прочность наливного пола наступает через 28 дней. Систему «тёплый пол» можно включать не ранее чем через 28 суток.
Характеристики быстротвердеющего наливного пола Основит Скорлайн Т-45:
- самовыравнивающийся;
- безусадочный;
- трещиностойкий;
- низкий расход 13 кг/м2;
- для внутренних работ;
- толщина слоя от 2 до 100 мм;
- время твердения 2 — 2.5 часа;
- удобный в работе;
- рекомендуется для системы «тёплый пол».

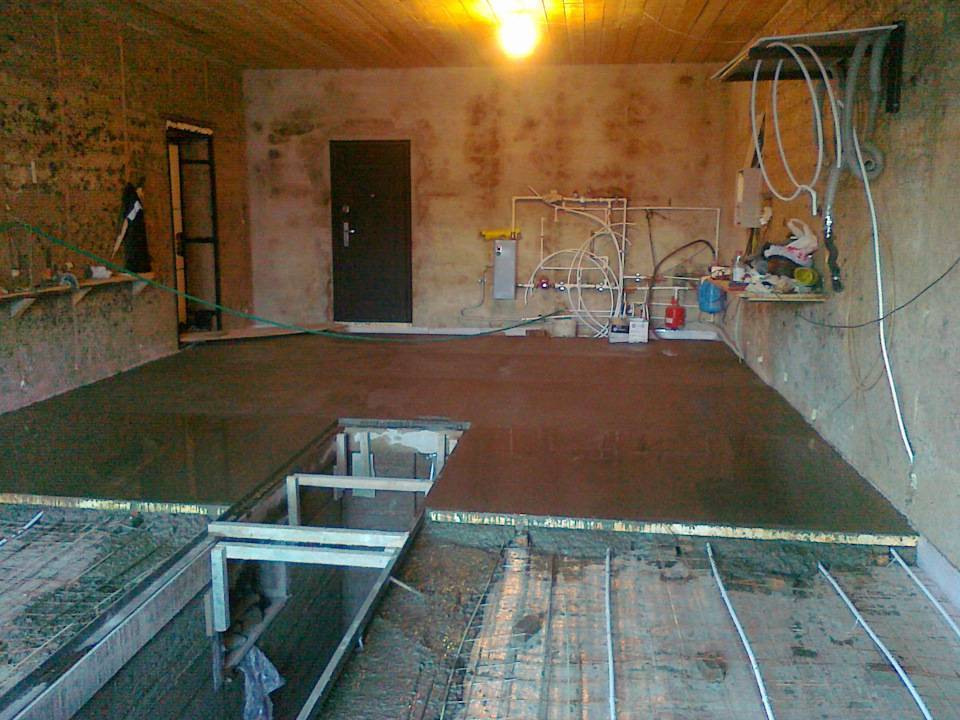

Порядок заливки и обустройства бетонного пола своими руками
Заливка бетонного пола на грунт происходит в таком порядке:
- выполнение разметки для ограничения уровня бетона по стенам;
- утрамбовывание основания;
- засыпка строительных материалов: керамзит, щебень, песок;
- укладка слоёв пирога;
- устройство армирования, если необходимо;
- монтаж опалубки;
- приготовление состава;
- заливка бетоном полов.
Когда нужно организовать тёплый пол, то оборудование для него укладывается сразу после этапа армирования.
Устройство пола по перекрытиям происходит примерно в таком же порядке, кроме трамбования и укладки засыпки.
Подготовительный этап
Во время подготовительных работ выполняются:
- Разметка уровня бетона.
При разметке ориентируются на дверные пороги, с которыми должен совпадать уровень чистого пола. Отметки ставятся по периметру стен, при этом используют уровень. А также можно натянуть шнур на гвозди или начертить карандашом линии. Отмечают нулевую отметку пола, с которой начинаются работы. В разметке будет полезен и более точен лазерный уровень.
- Выравнивание и утрамбовывание грунта.
Участок грунта, на котором будет устраиваться пол, нужно очистить от мусора, избавиться от щелей и трещин, снять верхний слой. После выхода на ноль приступают к трамбованию, чтобы организовать твёрдую ровную площадку.
- Подготовка основания под стяжку.
Сначала на дно засыпается 100-300 мм песка и утрамбовывается. После этого засыпается щебень, примерно 150 мм. Дополнительную теплоизоляцию можно создать, засыпав ещё 150 мм керамзита. Для укрепления нижнего слоя устраивают черновую стяжку из одной части бетона и шести – щебня.
Основные этапы работ
Пошаговый пример основных работ по подготовке к заливке пола примерно такой:
- Земля разравнивается, убираются камни и прочий мусор.
- С помощью ручного трамбовщика поверхность уплотняется. Иногда нужно пройтись трамбовщиком два и более раза.
- Засыпается песок и равномерно распределяется граблями. Для лучшего уплотнения песок поливается водой. Затем снова проходят трамбовщиком.
- Сверху песчаной подушки укладывается гидроизоляция, например, плёнка из полиэтилена.
- Поверх изоляции укладывается утеплитель. Это может быть плотный ППС (пенополистирол).
Завершающий этап
После того как все вспомогательные этапы были завершены, можно переходить к стадии заливки. Завершающий этап включает в себя следующее:
- Монтаж арматуры поверх утеплителя. Нижняя половина бетонного слоя должна содержать армирующую сетку, которая немного приподнимается над утеплителем пластиковыми подпорками.
- Приготовление плотного раствора цемента, чтобы закрепить маяки. Сделать их можно, нарезав алюминиевый или стальной профиль по ширине. С помощью раствора закрепить в нескольких точках каждый маяк с шагом около 700 мм. При их установке рекомендуется использовать строительный уровень. Затем нужно подождать, когда раствор застынет.
- Замешивание бетонного состава не ниже марки М150. Количество воды должно быть по возможности минимальным. А также в состав следует добавить пластификатор.
- Выкладывание между маяками бетонного состава и разравнивание его кельмой. Работать лучше с каждым отдельным участком, которые после довести до абсолютно ровного состояния правилом.
- Увлажнение стяжки небольшим количеством воды и накрывание плёнкой, чтобы не допустить резкого высыхания и, как следствие, образования трещин. После того как смесь окончательно наберёт прочность и застынет, можно залить наливной пол.
Процесс устройства стяжки по перекрытиям в целом схож с устройством по грунту, однако всё же имеет некоторые отличия:
- марка бетона может быть от М50, но предпочтительнее М150;
- между стяжкой и стенами укладывается силиконовая лента;
- необязательно укладывать утеплитель;
- нужны расчёты общей массы и допустимой нагрузки;
- толщина подушки под стяжкой намного меньше.

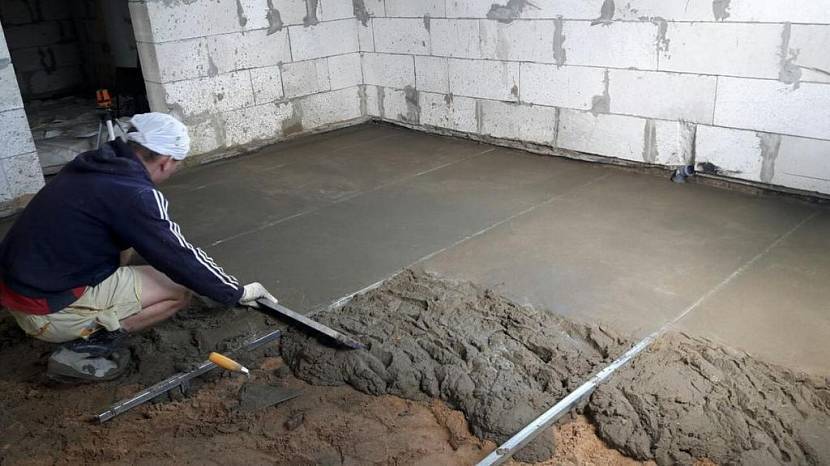

Выравнивание по маякам
Применение данной технологии позволяет выполнить работу своими руками даже тому, кто не является профессионалом в области отделки. Способ хорошо подходит для осуществления в больших помещениях.
Сначала на бетонные плиты укладываются и фиксируются специальные маяки, которые представляют собой металлические рейки. Это своего рода ориентиры, служащие для правильного выполнения работы по стяжке поверхности.
Весь процесс выравнивания затрачивает минимум средств и выполняется быстро. При минимальных вложениях он позволяет получить качественный продукт. Сам монтаж выполняется за небольшой промежуток времени, но на застывание поверхности уходит в среднем от 10 до 30 дней. Срок высыхания стяжки зависит от толщины наносимого слоя и температурного режима внутри помещения. Если у вас мало времени, рекомендуем выбрать другой способ.
Что нужно для работы
Инструменты для выполнения стяжки бетонного пола:
- пылесос или метла для подготовки поверхности;
- мастерок;
- перфорированные уголки;
- правило;
- строительный уровень;
- большая емкость для смешивания раствора.
Подготовка поверхности, установка маяков
Перед выполнением любых строительных работ важным моментом является подготовительный этап. Вся поверхность тщательно подметается или убирается пылесосом. Скопившийся мусор, пыль и грязь необходимо устранить.
После этого устанавливаются маяки, в качестве которых выступают перфорированные уголки из металла. Они ставятся по ширине всего помещения. Первый и завершающий маячки устанавливаются на отрезке 30 см от боковых стен. Оставшиеся элементы размещаются на одинаковом расстоянии друг от друга. Оно не должно быть больше 1 метра.
Монтаж осуществляется в следующей последовательности. Сначала выполняется разметка. По линиям устанавливают маяки, они крепятся к цементу или к гипсу. Все это контролируется с помощью строительного уровня. Конструкция оставляется до высыхания.
После того как металлические рейки схватились, все оставшееся под ними пространство заливается цементным раствором. В это время есть возможность исправить положение маячков, подправить их.
После того как все подсохнет, следует начать работу по выравниванию полученной плоскости.
Заливка
Для выполнения стяжки готовится цементный раствор. Консистенция материала должна напоминать внешне густую сметану. Если замешать более крутой раствор, хорошо выровнять его своими руками будет сложно. Слишком жидкая смесь долго схватывается, такая поверхность не будет отличаться повышенными характеристиками прочности.
Работа по выравниванию должна осуществляться от самой далекой точки по направлению к выходу. Обычно заливка происходит по рядам. Первый и второй заполняются одновременно. После них очередь за последними двумя рядами. Затем дальнейшая работа производится по одной полосе с каждого края. Конец должен быть на центральной дорожке. Этот ряд выравнивается особенно аккуратно. Материал наполняет конструкцию небольшими порциями на расстоянии не дальше вытянутой руки.
Полученный раствор заливается в расстояние между двумя линейными маячками. При помощи мастерка заполняются все труднодоступные участки. После заливки каждой полосы на маяки устанавливается правило, которым проводят несколько раз для разравнивания поверхности пола.
В процессе работы не стоит забывать о периодическом перемешивании продукта, это обеспечит равномерное распределение материала для его лучшего высыхания. Только после полного застывания можно приступить к последующей отделке пола. На ровный пол отлично ляжет линолеум.
Заливка пола по твёрдому основанию
Если перекрытия в доме сделаны из железобетонных плит, бетонную стяжку по ним делают для выравнивания или для утепления и звукоизоляции, укладывая под заливку изоляционные плиты. Её можно делать и по другим твёрдым основаниям – из доски, плит ОСП или ЦСП. Как правило, необходимость в этом возникает, если нужно смонтировать «тёплый пол».
Подготовка
В зависимости от цели устройства и толщины будущего чернового покрытия, пол заливают бетоном или готовой саморазравнивающейся смесью. И в том, и в другом случае, перед тем как залить ровный пол основание тщательно подготавливают.
- Если они имеются, удаляют старое покрытие, плинтуса, снимают наличники с дверей.
- Основание тщательно очищают, убирая мусор и грязь, вырезая крошащиеся участки, расшивая трещины.
- Имеющиеся дефекты заделывают шпаклёвкой или ремонтным раствором.
Все трещины и выбоины необходимо заполнить ремонтной смесьюИсточник pinimg.com
После высыхания отремонтированных участков их шлифуют, убирают пыль, а поверхность промывают мыльным раствором для обезжиривания.
Следующим шагом станет грунтовка поверхности проникающими составами, которые укрепят её и увеличат адгезию к бетонному раствору.
Бетонная стяжка
Как правильно заливать пол бетонным раствором, вы уже знаете. Последовательность работ та же, что и при заливке по грунту, исключая укладку сыпучих материалов. В данном случае не нужно готовить основание, оно уже есть. После высыхания грунтовки на него настилают плёнку или наносят обмазочную гидроизоляцию. Дальнейшие действия описаны выше.
Наливной пол
Самонивелирующиеся смеси бывают как на цементной, так и на полимерной основе. Первые применяют в основном для финишного выравнивания, а вторые могут служить чистовым покрытием. Есть и прозрачные составы на эпоксидной основе, с помощью которых делают полы с 3D-эффектом, расстилая под заливку плёнку с напечатанным на ней рисунком.
Наливной пол с 3D-эффектомИсточник tildacdn.com
Способ приготовления раствора, пропорции сухой смеси и воды и период, в течение которого нужно использовать готовую смесь, зависят от её состава и указываются производителями на упаковке. Этой инструкции и нужно следовать неукоснительно.
Инструкция, как залить наливной пол без маяков:
- в дверном проёме устанавливается порожек, чтобы жидкая смесь не вытекала за пределы комнаты;
- приготовленный раствор порционно, вёдрами, выливается на пол, начиная от дальней к выходу стены;
- с помощью шпателя смесь «загоняется» в углы и труднодоступные места;
- затем она прокатывается валиком с шипами, что помогает раствору быстрее растечься по поверхности и выгоняет из него пузырьки воздуха, образовавшиеся при замешивании.
Сохнет наливной тонкослойный пол недолго, несколько дней. На это время необходимо обеспечить отсутствие сквозняков в помещении. После чего на него можно укладывать финишное покрытие.
Cмотрите видеоролик об устройстве наливного пола:
Коротко о главном
Решение задачи, как ровно залить бетон для устройства чернового пола, зависит от того, на какое основание его придётся укладывать, и какой раствор для этого использовать.
Если в доме отсутствуют перекрытия первого этажа, стяжку делают по грунту, предварительно уплотнив его, насыпав подушку из песка и щебня и настелив на неё плёнку для изоляции бетона от влаги.
Толстую бетонную стяжку необходимо усилить армированием, а выравнивают её с помощью зафиксированных в одной горизонтальной плоскости маяков.
Если же нужно просто выровнять существующее твёрдое основание, лучше использовать наливные самовыравнивающиеся смеси, которые просто разливают по поверхности и прокатывают игольчатым валиком.
Обустройство полов на ленточном фундаменте
Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.
Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.
При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.
В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола. |
Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.
Фундаменты в виде ленты позволяют организовать подпол, обустроить теплоизоляцию частного дома. Конструкция обладает множеством преимуществ:
- предотвращает проникновение подпочвенных газов в жилище при правильной гидроизоляции и засыпке.
- подпольное пространство не нуждается в прокладке вентиляционных систем.
- грунт и плита из бетона аккумулируют тепло, что подходит для каркасных и остальных домов с тонкими стенами.
- бетонные стяжки – удобная основа, идеальная термальная платформа для организации «теплых полов».
- теплоизоляция конструкции уменьшает риски промерзания фундамента и его вспучивания.
- для коммуникаций, проложенных на уровне засыпки, требуется минимальное утепление.
Все работы разделяются на несколько этапов. При выполнении каждого необходимо соблюдать алгоритм – так конструкция будет прочной и надежной.
Перед началом мероприятий нужно учесть необходимость трамбовки сыпучего сырья – манипуляции уплотнят песчаную подушку. Задачи выполняются поэтапно:
Укладывается песок слоем 10-15 см и в сухом виде трамбуется виброплитой. Проводится поливка уплотненного материала шлангом с насадкой-распылителем
Важно не перенасытить материал влагой, т.к. в дальнейшем его не утрамбовать. Осуществляется повторное уплотнение
Осуществляется повторное уплотнение
Виброплиту применяют дважды, меняя направление движения. Выполняется повторная проливка песка.
По увлажненному материалу нужно пройтись несколько раз виброплитой и дождаться высыхания слоя.
Фундаменты ленточного типа армировать сложно – процесс отличается трудоемкостью. Эксперты советуют придерживаться пошаговой техники работ:
- Уложить несколько гладких поперечин диаметром 6-8 мм, удлинив их на 100 мм.
- Рассчитать шаг – расстояние, на которое будет залит цементный раствор.
- Поместить на поперечные штыри ребристую продольную арматуру диаметром 12 – 16 мм. Сформировать нижний пояс.
- На местах сопряжения в вертикальном положении смонтировать верхние стержни.
- Уложить на элементы 2 продольных прута. Сформировать нижний пояс.
Соединения армирующего каркаса привариваются, перевязываются хомутами либо поволоками.
Фундамент-подоснова создается на уже готовой подушке из щебня и песка. Бетонную массу изготавливают в пропорциях 1:3:6 на основе цемента М200 и других материалов. Самостоятельное бетонирование состоит из следующих шагов:
- Заливка стартового слоя толщиной 10 см.
- Вторичная заливка смеси на высоту 40-50 см.
- Уплотнение массы вибротрамбовкой или прокалывание арматурным штырем.
Для сокращения времени работ цементный раствор заливают за один прием.
Работы предназначены для защиты подпольной конструкции от влаги. Выполненная заранее подбетонка обеспечит ровность наложение материалов для наплавления или наклейки. Процедура предварительного бетонирования актуальна в условиях близкого расположения грунтовых вод либо при обустройстве подвалов.Процесс гидроизоляции проводится согласно строительному алгоритму:
- Полиэтиленовую пленку толщиной 150 мк укладывают внахлест 15-20 см, а затем проклеивают швы.
- Для надежности защиты от проникновения влаги и конденсата аналогичным образом устилают второй слой гидрозащиты.
- Проводится утепление пенопластом или экструдированным пенополистиролом. Их размещают слоем 10 см.
Заливка бетонной стяжки
Даже учитывая то, что на сегодняшний день строительные магазины предлагают огромное разнообразие смесей для заливки, в качестве основания или даже финишного покрытия все также популярно использовать бетонный раствор (подробнее: «Как сделать бетонный пол в частном доме своими руками — инструкция»). Он прочен, прост в монтаже и имеет низкую стоимость. Далее речь пойдет о том, как залить пол в частном доме поэтапно.
Заливка выполняется следующим образом:
- расчет площади помещения и количества, необходимых для заливки материалов;
- обработка чернового основания;
- подбор инструментария;
- выполнение заливки.
Технология и материалы для армирования
Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:
если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);
Сетка Вр1.
если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.
Арматурный каркас для ребра жесткости.
В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.
Расположение арматуры в пироге пола по грунту
В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:
- рекомендуемый защитный слой – 1,5 – 3 см;
- общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).
Слои пола по грунту.
Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.
Фиброволокно и сетки ВР
При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.
Металлическая и полимерная фибра решают другие задачи:
- предотвращают усадку смеси при высыхании;
- позволяют снизить толщину стяжки;
- останавливают расширение возможных микротрещин в процессе эксплуатации.
Фибра полимерная.
Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.
Правила укладки сеток
При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.
Защитный слой
Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:
- при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
- при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.
Обеспечение нижнего защитного слоя.
Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.
Нахлест
Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.
Минимальный нахлест сетки.
Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.
Монтаж каркасов
Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:
- по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
- привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.
Армирование ребра жесткости.
Соблюдение нижнего и боковых защитных слоев обязательно.
