Теплый пол

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Виды теплого пола

Рынок строительных материалов предлагает нам несколько вариантов установки тёплых полов, а именно:

  1. Водяной тёплый пол.
  2. Электрический теплый пол.

Водяной пол – это практичное и экономичное решение, которое позволяет сэкономить на электроэнергии и отоплении дома. Совершенно незаметно, так как укладывается под основное покрытие. Принцип работы таков – трубы из специального, термостойкого полипропилена укладывают на черновую отделку пола, подключают к отопительной системе дома.

В электрическом теплом полу система проще – питание происходит за счет электроэнергии, что в свою очередь является как плюсом, так и минусом полов одновременно. Плюс в автономности отопления от служб ЖКХ. Устанавливать можно как в домах с собственным отоплением, так и в многоквартирном доме, врезка в паровое отопление не требуется.

Теплый пол

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

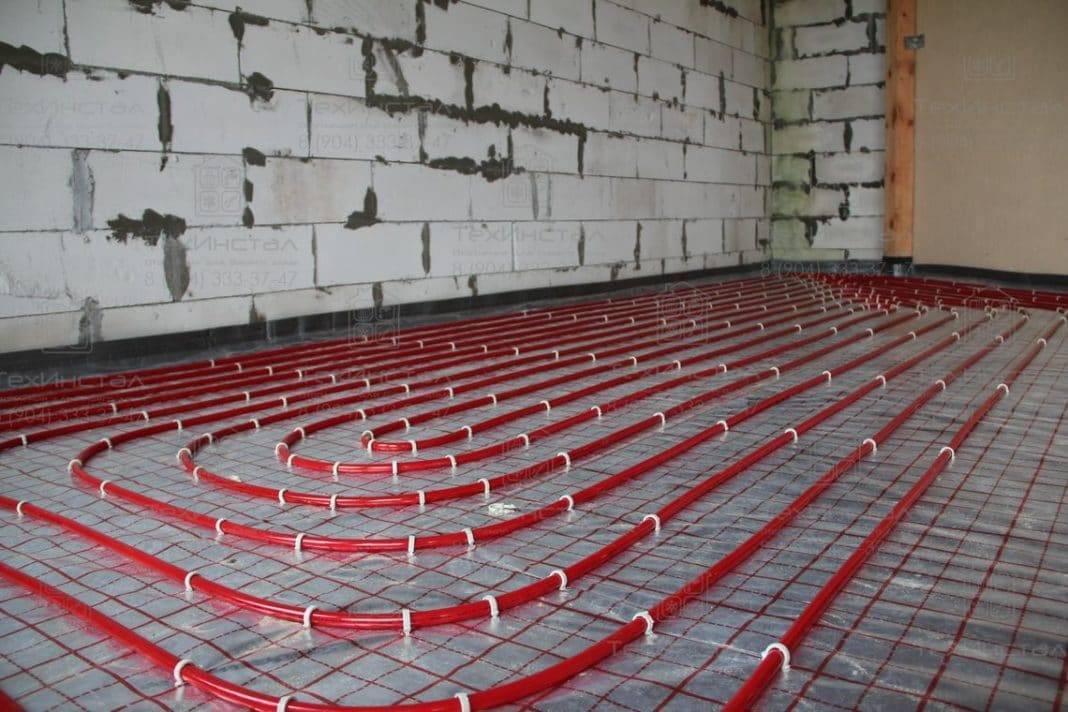

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

  • В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
  • Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

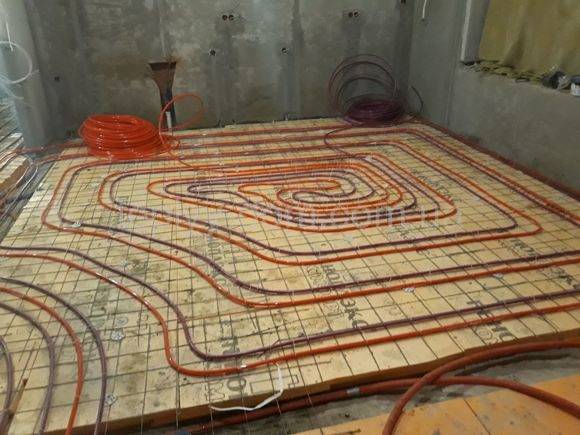

  • Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.

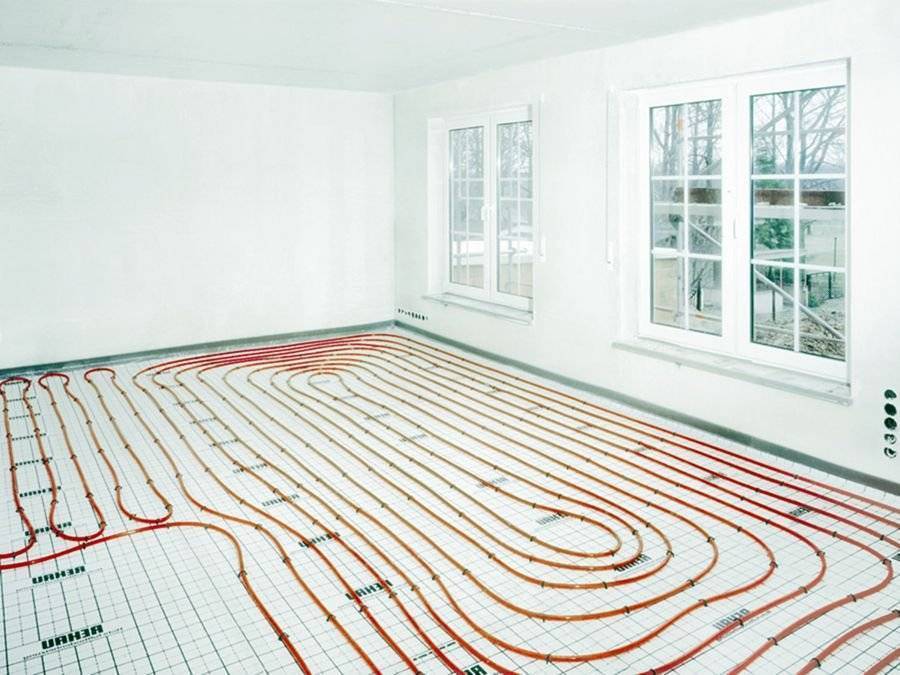

  • Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
  • Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

  1. Изовер.
  2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
  3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
  4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

  • Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
  • Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
  • Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
  • Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
  • Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.

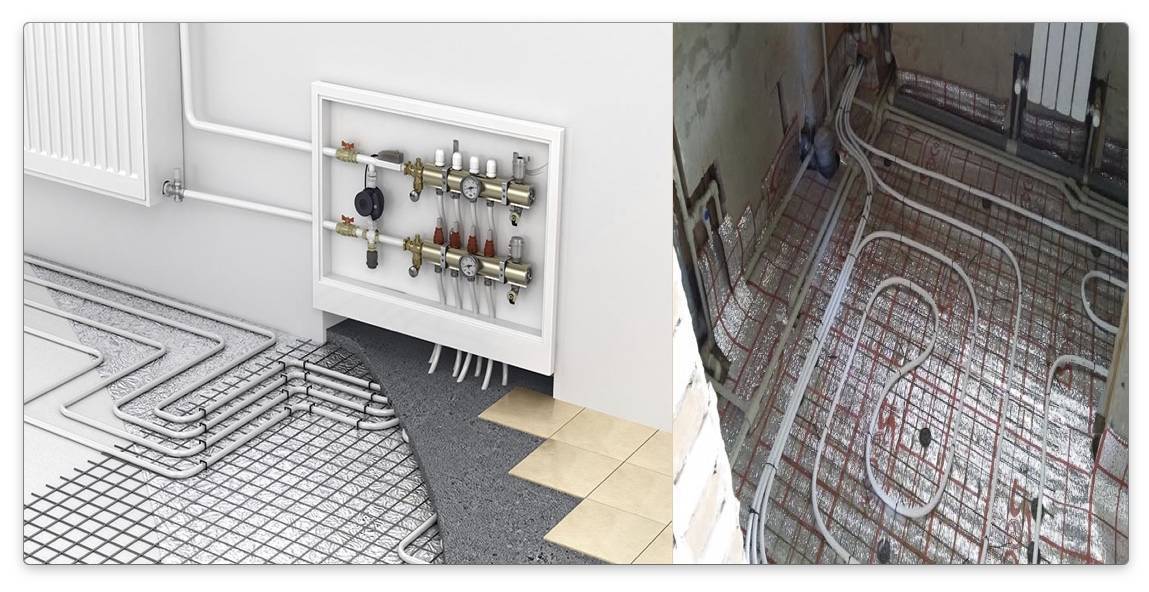

  • «Гребенка» и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

  • Выравнивание пола.
  • По периметру пола закрепляется демпферная лента.
  • Во избежание тепловых потерь основание пола утепляется.
  • Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

  • Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
  • На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Что выбрать

Решить, какой из вариантов вам больше подходит, можно, исходя из нескольких соображений: простота монтажа в тех случаях, когда нужно все сделать своими руками, стоимость – не последний момент, необходимость постоянного обогрева или дополнительного – пленка потребует меньших затрат на монтаж и может стать отличным вариантом дополнительного отопления, а кабель уже намного более сложное решение.

Популярные статьи  Выбор ортопедического матраса: особенности, виды наполнителей, размеры

Теплый пол

Кроме того, имеет значение и способ укладки – в стяжку или без нее. Когда теплый электрический пол укладывается под кафельную плитку, необходимо использовать решения, которые укладываются в стяжку, а для пленочных систем такой вариант монтажа не предусмотрен. Используя данные критерии выбора, можно найти наиболее подходящий для вас вариант.

Теплый пол

Где лучше всего их установить

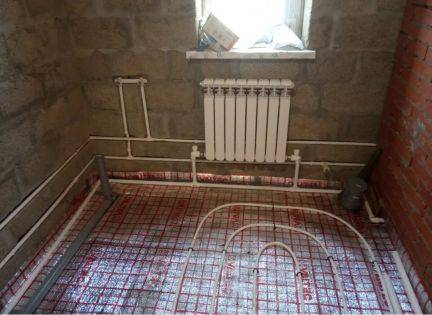

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Теплый полWatch this video on YouTube

Так как тёплые полы стоят немало, и не всем под силу обустроить их во всей квартире, то надо решить — где ставить водяной обогрев вперёд.

В ванной и санузле

Ванная и туалет – основные помещения, где дополнительный обогрев будет как нельзя кстати, так как там присутствует большое количество холодной воды, что приводит к образованию конденсата.

Тёплый пол от центрального отопления защитит от повышенной влажности и образования плесени. Он создаст более комфортную атмосферу во время водных процедур, ведь наступать на тёплую плитку куда приятнее.

Кроме того, если в ванной комнате тепло, то вода при использовании делается менее горячей, а это экономия ресурса.

Коридор

Ещё одно место, где чаще устанавливается пол с обогревом — коридор. Мокрые следы, влажный половик и обувь на таком полу не станет проблемой, они быстро высохнут.

Наличие терморегулятора позволит установить температуру нагрева, которая не отразится отрицательно на кожаной обуви. Плюс — в холодную погоду разуться и встать на тёплую поверхность куда комфортней.

Детская и спальня

Вполне логичным является желание сделать греющий пол в комнате, где на полу играют дети, а также в спальне, ведь вставать из постели и наступать на тёплый пол приятнее.

Но при этом, есть ряд моментов:

  • любой нагревательный прибор «сжигает» кислород, а это в свою очередь отрицательно сказывается на здоровье человека;
  • не все финишные покрытия дают хорошую реакцию на обогрев снизу.

Кроме того, сухой воздух испортит мебель из натурального дерева.

Решаясь на монтаж отопительной системы в квартире от центрального отопления, следует продумать все нюансы, учесть плюсы и минусы, и экономическую оправданность данной системы. А также, во избежание проблем, совет специалистов — действовать с соблюдением всех законных требований.

Видео инструкции

Как подключить участок тёплого пола к радиаторной ветке.

Теплый полWatch this video on YouTube

Как подключить теплый пол к системе отопления

Теплый полWatch this video on YouTube

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

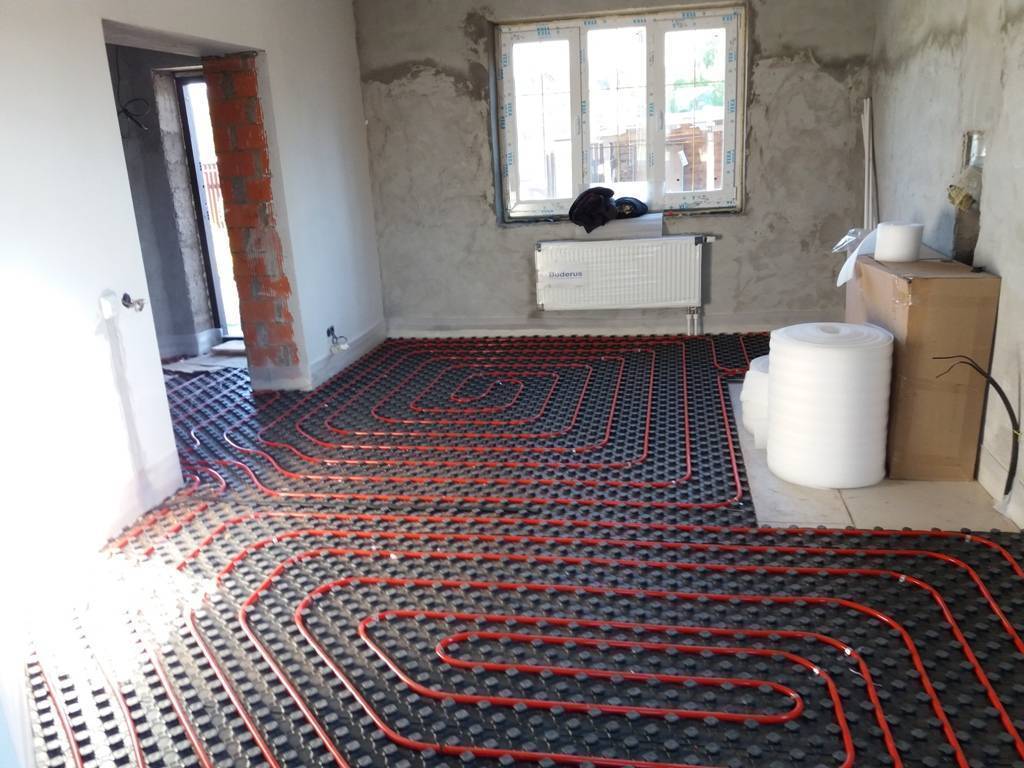

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

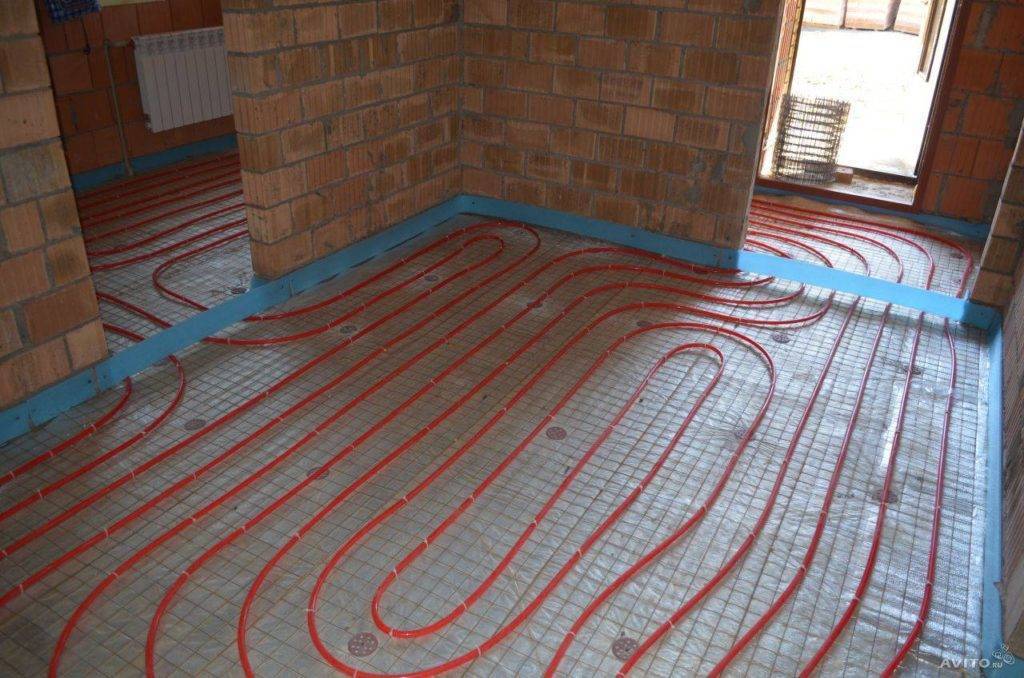

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.
Популярные статьи  Краски на водной основе: виды и характеристики

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

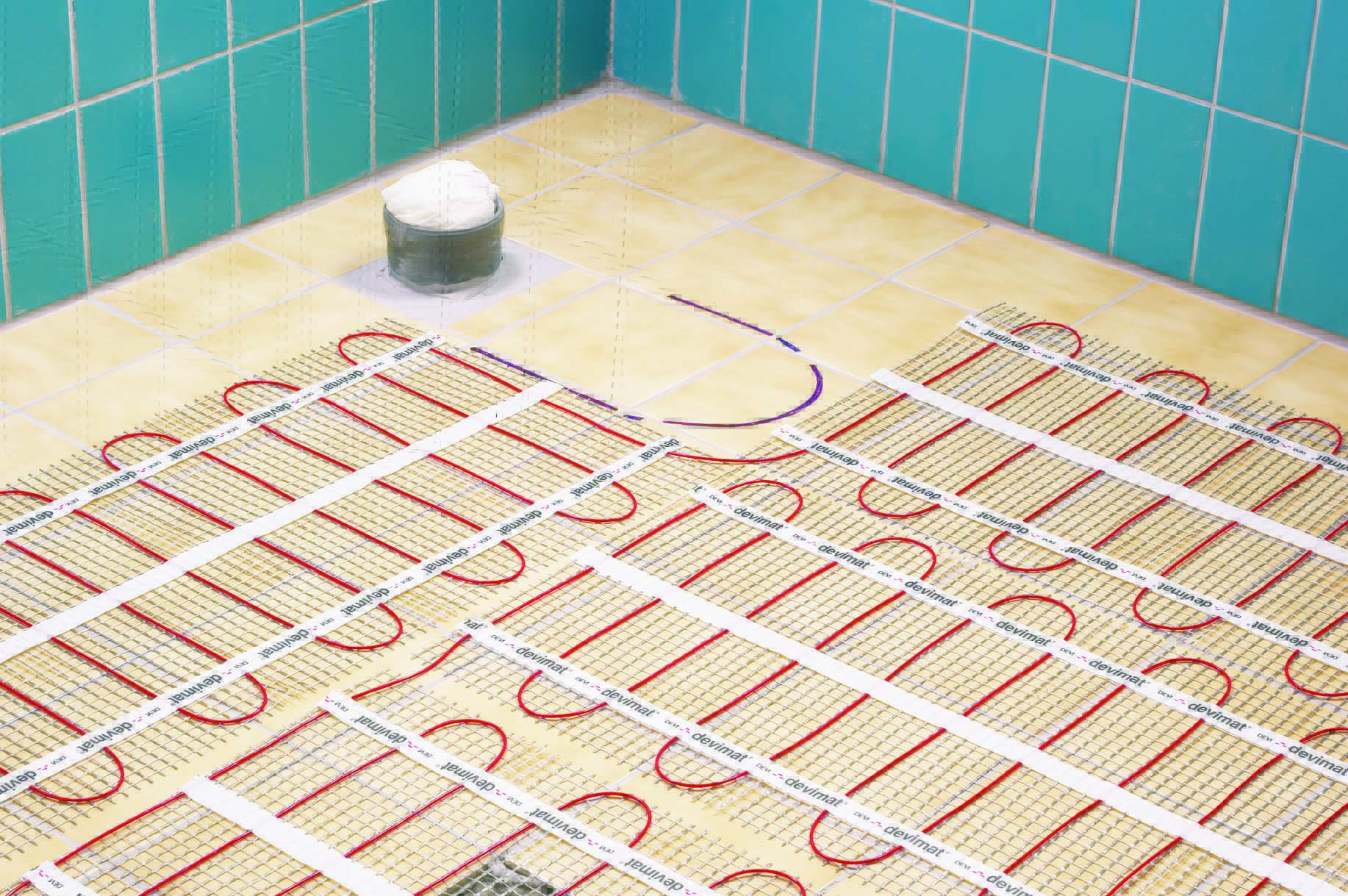

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

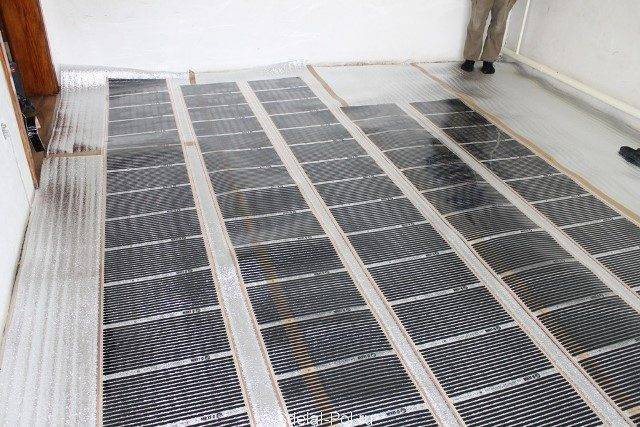

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

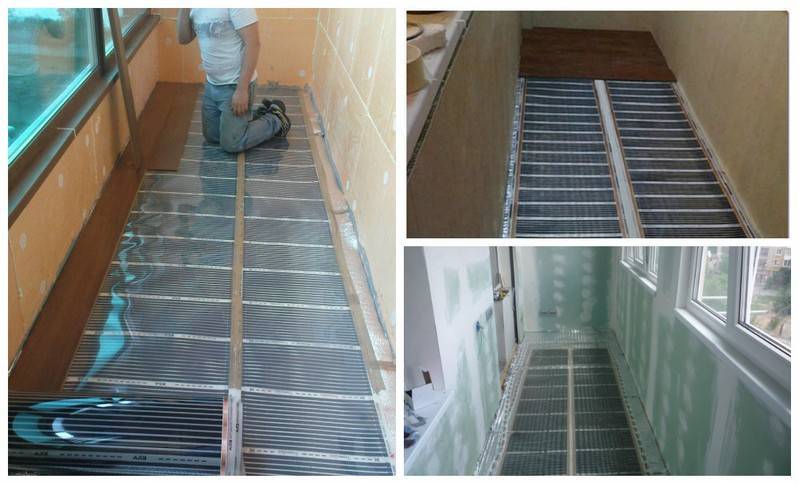

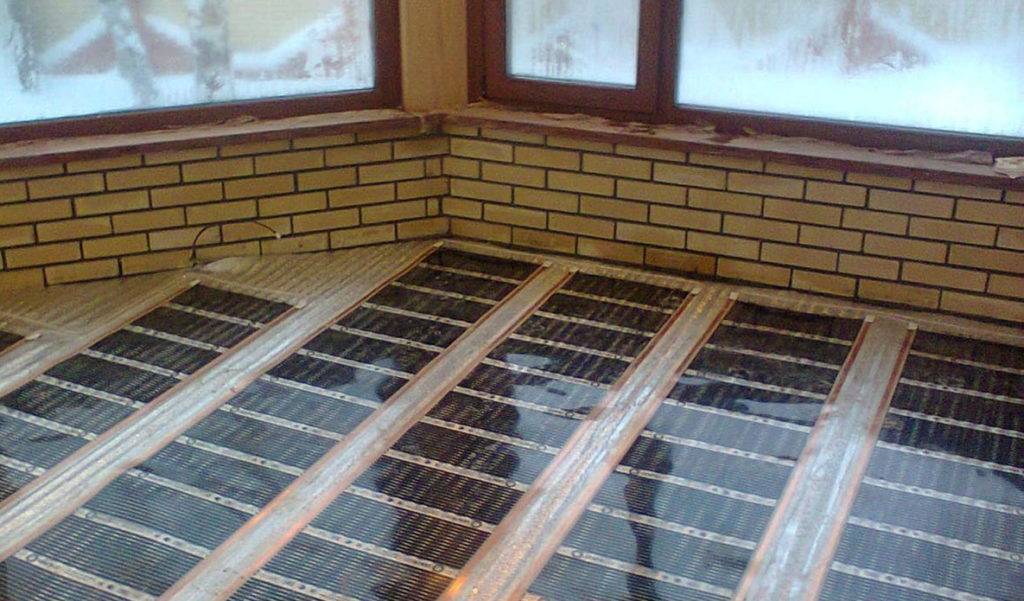

ИК пленка для теплого пола

Преимущества и недостатки

Водяная система теплого пола пользуется немалой популярностью. В сравнении с электрическим обогревом она в несколько раз экономней и может использоваться практически для любого вида напольного покрытия.

К основным достоинствам водяного отопления для половых покрытий относят:

  • обеспечение равномерного прогрева всего жилого помещения;
  • отсутствие пересыхание воздуха;
  • возможность укладки на всю площадь пола, так как исключается местный перегрев;
  • безопасность использования за счет невысокой температуры прогрева труб и отсутствия электромагнитного излучения.

Монтаж теплого водяного пола в квартире дает возможность увеличить пространство, так как обогрев может осуществляться без радиаторов. Все элементы оборудования тщательно скрываются в напольном покрытии.

Среди недостатков водяной системы можно выделить:

  • довольно сложный процесс установки;
  • при использовании некачественного материала могут возникнуть нарушения работы всей системы.

Теплый полУстановка водяного теплого пола в квартире проводится довольно сложно

Также можно отметить, что КПД водяного обогрева пола во многом зависит от теплопроводности уложенного поверх труб покрытия. Относительно финансовой стороны, по первичные затраты на оборудование водяного теплого пола значительно выше от других отопительных систем.

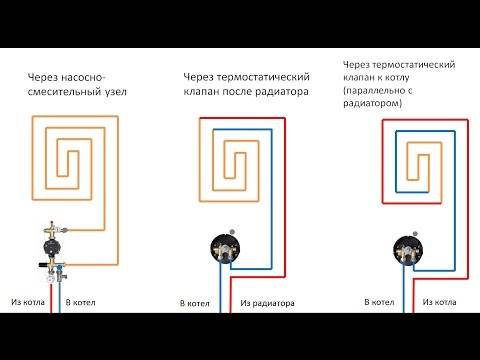

Виды схем подключения

Существует множество вариантов схем ТП для подключения к централизованной СО. При этом надо знать, что без принудительной циркуляции жидкости стабильная работа ТП невозможна.

Популярные статьи  Проекты одноэтажных домов площадью до 100 кв. м

Контур под полом находится на одном уровне, поэтому естественное передвижение воды исключено. Подключаться напрямую к магистральному трубопроводу тоже нельзя. Там может циркулировать теплоноситель с температурой, в 2 раза превышающей допустимую для ТП.

Существует только два варианта подключения к общей СО:

  • со смесительным узлом;
  • с теплообменником.

Теплый пол

Со смесительным узлом

В такой системе ТП циркулирует теплоноситель из централизованной СО. По мере охлаждения вода постепенно сбрасывается в обратный трубопровод, а из подающего поступает горячая. Скорость этого процесса регулируется трехходовым клапаном с термостатической головкой.

В теплоносителе центрального отопления всегда есть взвешенные частицы и соли жесткости. Установка фильтра на входе в систему ТП не может полностью предохранить греющий контур от постепенного засорения. Соли жесткости изначально находятся в растворенном виде, поэтому беспрепятственно попадают в трубы, а затем оседают на их стенках толстым слоем.

Чтобы срок службы ТП продлить до нескольких десятков лет, схему подключения с узлом подмешивания лучше не применять. С течением времени контур будет постепенно засоряться, сопротивление движению повысится, скорость потока уменьшится. Мощности насоса уже не будет хватать для обеспечения проектного температурного режима.

Теплый пол

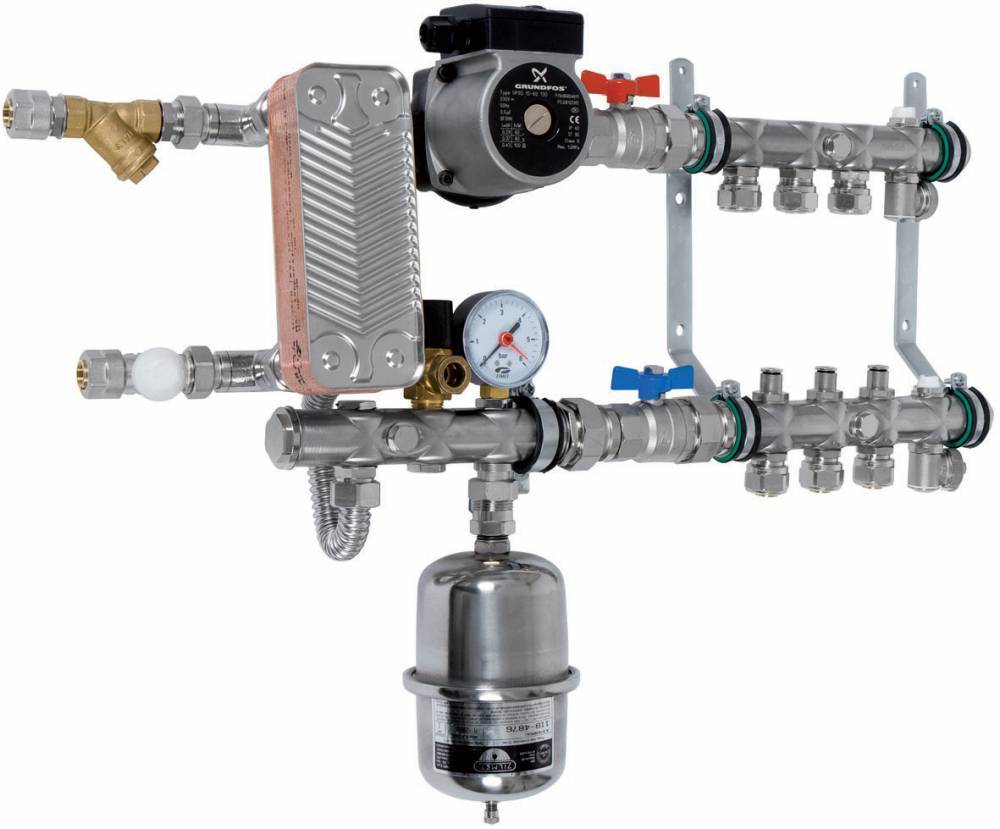

С теплообменником

Длительный срок эксплуатации ТП обеспечивается полностью автономной циркуляцией заранее подготовленного теплоносителя. Идеальный вариант — дистиллированная вода. Можно просто прокипятить водопроводную воду, а затем дать ей отстояться.

Передача тепла происходит в теплообменнике, где изолированно друг от друга циркулируют теплоносители из централизованной СО и ТП. Обычно это неразборная конструкция, поэтому на входе обязательно надо устанавливать фильтры.

Комплектация системы ТП теплообменником имеет следующие преимущества:

  1. Регулирование нагрева пола относительно изменения температуры наружного воздуха происходит автоматически. Температура теплоносителя централизованной СО изменяется в котельной в соответствии с текущими погодными условиями.
  2. Ржавчина, взвешенные частицы, соли жесткости не поступают в ТП, не засоряют контур, поэтому система будет исправно служить десятилетиями.
  3. Пластинчатые теплообменники изготавливаются из стали, устойчивой к коррозии, поэтому имеют длительный срок эксплуатации.
  4. Отсутствует риск гидроударов.
  5. Гидравлическое сопротивление централизованной СО не меняется.
  6. Температура греющего контура не превышает 40 ºС, поэтому можно использовать относительно недорогой трубопровод из сшитого полиэтилена.

Теплый пол

Основные типы помещений для теплых полов

Как правило, в частных домах и квартирах теплые полы применяется как источник дополнительного отопления. Поэтому чаще всего мы можем наблюдать их в коридорах и на балконах, на кухнях, в туалетных и ванных комнатах. Т.е. по сути, в помещениях так или иначе связанных с повышенной влажностью или дискомфортными температурами. Например, в прихожей расположена входная дверь, при открытии которой в помещение врывается поток холодного воздуха. В ванной комнате применяются «холодные» каменные материалы для отделки. На балконе – источником холода служит приток воздуха с улицы. При этом размер помещения не играет особой роли. Даже если ванная комната отличается небольшими габаритами, поверхность плитки также останется холодной без специального обогрева. На балконе вы так и будете чувствовать температурный дискомфорт, пока не установите теплые полы.

Теплый пол

Если же вы планируете применять кабельный и пленочный обогрев в качестве основного источника тепла, то тут особо не приходится выбирать. Электрическое отопление необходимо устанавливать во всех комнатах дома, естественно, за исключением неотапливаемых хозблоков и вспомогательных помещений.

Два типа пола с подогревом

Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.

Теплый пол

Теплый пол

В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.

Теплый пол

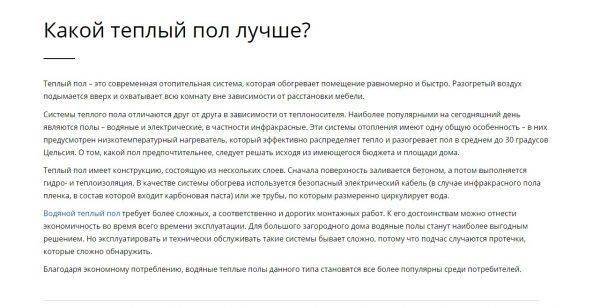

Какой теплый пол лучше

Сейчас существует два типа систем, которые отличаются видом теплоносителя. Одни работают благодаря наличию труб с горячей водой, другие – за счет электричества. И каждая из них имеет свои достоинства и недостатки, обладает характерными особенностями строения. Ознакомимся с ними поближе и узнаем, какая система лучше и предпочтительнее в той или иной ситуации.

Выбор труб

Для водяного тёплого пола допускается использование материалов, которые отвечают конкретным требованиям. К ним относятся: долговечность, отсутствие сварных швов. Существует ряд стандартов относительно внешнего диаметра трубы и допустимой длины:

  • 16 мм – от 50 до 80 м;
  • 20 мм – до 100 м;
  • 25 мм – до 120 м.

Тёплый пол настраивается на работу с теплоносителем при низкой температуре. Но запас должен учитывать непредвиденные обстоятельства. Поэтому в характеристиках должны быть допустимы показатели температуры до 95 0С.

Гофра из нержавеющей стали

Эти трубы можно сращивать. Фитинги, которые при этом используются, считаются самыми надёжными среди прочих. Материал отвечает всем требованиям, легко изгибается с сохранением положения. Снаружи покрывается полиэтиленом высокого давления.

Медь

Металл при окислении покрывается слоем патины, поэтому медь сама себя защищает от коррозии. Благодаря этому факту трубы служат от 50 до 200 лет. Положительными моментами также являются высокая теплоотдача и пластичность при механической прочности. Для тёплых полов применяются изделия в полимерной оболочке.

Медная труба для тёплого полаИсточник wieland-plumbing.com

Полипропилен

Такие трубы для водяного тёплого пола не применяются. Материал прочный на изгиб, поэтому шаг в 20 см организовать без спайки невозможно. А это недопустимо. К тому же полипропилен обладает низкой теплоотдачей, что не актуально для работы низкотемпературной системы.

Полиэтилен

Такие трубы изготовлены из сшитого полиэтилена. Материал имеет классификацию, которая обозначена литерами от PEX-a до PEX-d. Для водяного тёплого пола рекомендуется к использованию только первая группа. Второй вариант со временем усаживается, третий дешевле, но уступает в качественных характеристиках. Последний продукт выводится из производства, так как изготовление сопровождается участием азотистых соединений.

Альтернативным материалом для изготовления труб является PE-RT. Это полиэтилен служит более 50 лет, выдерживает несколько циклов заморозки с водой внутри без потери в характеристиках и форме. Соединения могут быть осуществлены посредством фитингов или сварки.

Металлопластик

Полиэтиленовые трубы с армированием из алюминия служат не более 30 лет. Гибкий материал поступает в продажу в бухтах длиной до 50 м. Если нужно больше, то можно оформить заказ у производителя и увеличить размер до 80 м. Лучшим вариантом будет материал из PEX-a, PEX-b или PE-RT.

Металлопластиковые трубы для тёплого полаИсточник zkheizung.de

Важно приобрести качественные материалы. Разное температурное расширение полиэтилена и металла приводит к расслоению

Тонкие слои 0,8 мм и 0,2-0,4 мм соответственно с перебоями не всегда могут справиться без последствий. Поэтому перед выбором нужно требовать сопроводительную документацию: сертификаты качества и соответствия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
