Тонкости подключения теплого водяного пола своими руками от газового котла

Последовательность работ

Будем считать, что согласование по газу вы получили, врезка в трубу произведена и вам остается только смонтировать отопительное оборудование в вашем доме.

Тогда все работы вам следует провести в следующем порядке:

  1. Установка газового котла в котельной.

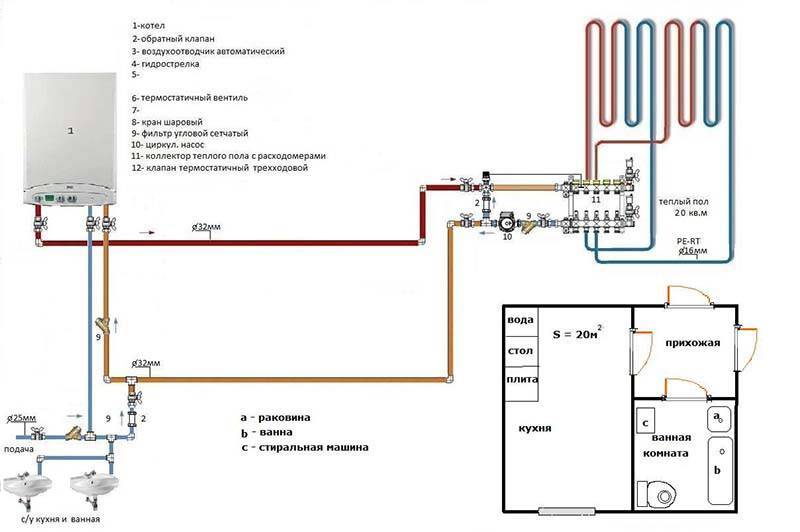

  2. Обвязка котла.
  3. Установка коллекторов системы отопления.
  4. Монтаж трубок и фитингов теплого пола в отапливаемых помещениях.
  5. Установка управляющей автоматики котла.
  6. Подключение системы.
  7. Проверка системы.
  8. Монтаж финишного покрытия в помещениях.

Тонкости подключения теплого водяного пола своими руками от газового котла

Остановимся на указанных выше 4 важных моментах и каждый из них рассмотрим подробнее.

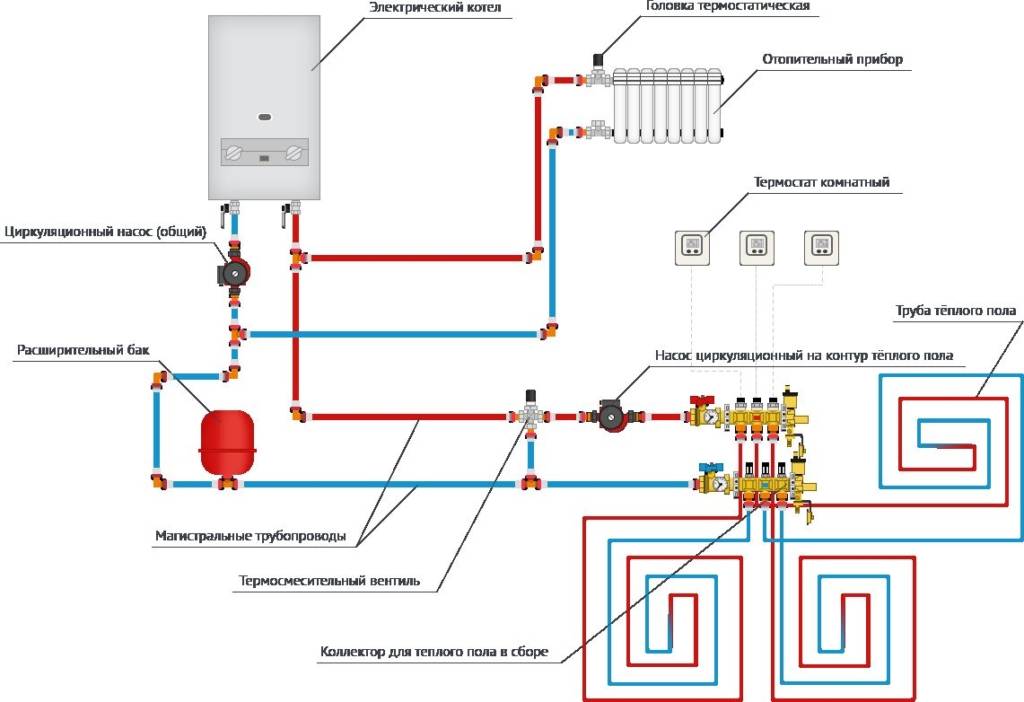

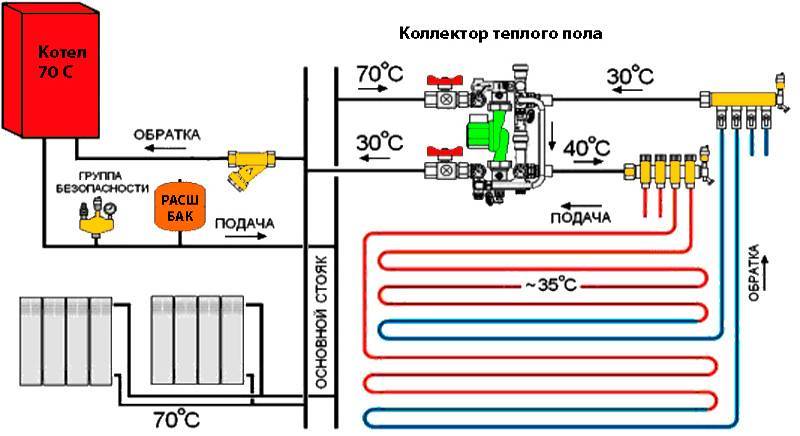

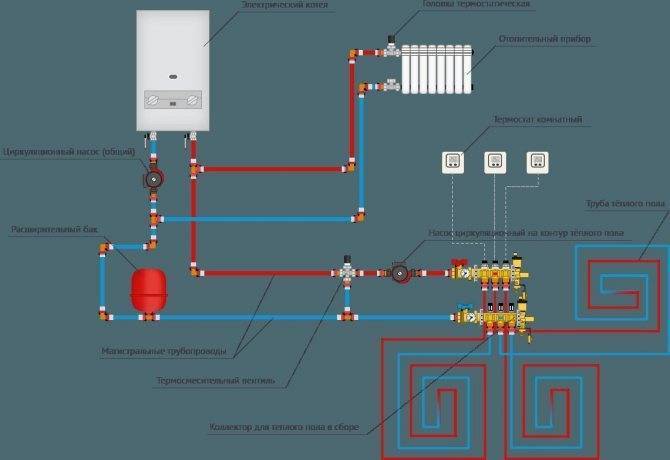

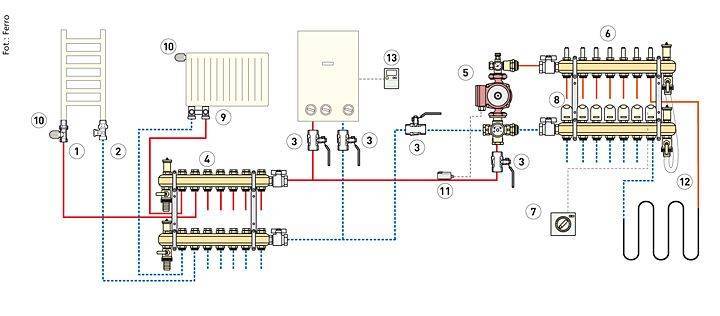

Схема подключения

Схема подключения системы теплого пола для всех устройств практически одинакова.

Можно присоединиться:

  • к колонке;
  • насосом к конденсационному напольному газовому котлу;
  • к системе общего или индивидуального отопления;
  • к радиаторам.

С помощью него также можно регулировать температуру теплоносителей, а также рассчитывать расход газа.

Особое внимание следует уделить обеспечению ГВС. Главная задача системы – постоянная подача воды с достаточным температурным показателем

Выбрать и организовать работу подходящей системы важно для каждого, кто решил смонтировать теплый пор у себя в доме. Проектирование системы можно проделать самостоятельно, но здесь велик риск ошибиться, т

к расчеты должны быть точными. В этом случае лучше обратиться к специалисту или проектировочной компании, но на это могут уйти определенные деньги. Стоит помнить об этом моменте

Проектирование системы можно проделать самостоятельно, но здесь велик риск ошибиться, т. к расчеты должны быть точными. В этом случае лучше обратиться к специалисту или проектировочной компании, но на это могут уйти определенные деньги. Стоит помнить об этом моменте.

Тонкости подключения теплого водяного пола своими руками от газового котлаТонкости подключения теплого водяного пола своими руками от газового котла

По поводу самого монтажа – нужно рассчитать расходы все элементы, а точнее:

  • теплоизоляционный слой;
  • армирующая сетка;
  • трубопровод;
  • коллектор;
  • контуры;
  • арматура и автоматика;
  • насосно-смесительный узел;
  • оппрессовка и заполнение системы жидкостью.

Последний этап работ – наладка, в которую входят все финальные проверки. Здесь подбирается нужная температура циркулирующей жидкости.

Тонкости подключения теплого водяного пола своими руками от газового котлаТонкости подключения теплого водяного пола своими руками от газового котла

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности

Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань. Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм

Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

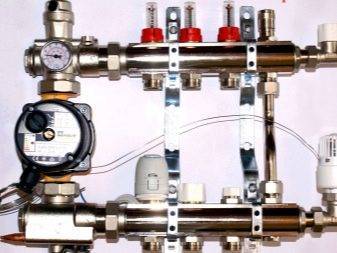

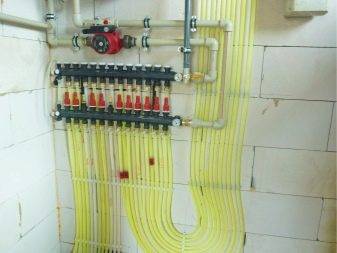

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

  1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.

  2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.

Популярные статьи  Наполнение кухонных шкафов

Таблица 1. Подключение теплого пола.

Шаги, фото Описание
Тонкости подключения теплого водяного пола своими руками от газового котлаШаг 1 – выводы труб Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой.
Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.
Тонкости подключения теплого водяного пола своими руками от газового котлаШаг 2 – установка монтажной клипсы Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Тонкости подключения теплого водяного пола своими руками от газового котлаШаг 3 – паяем отвод Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Тонкости подключения теплого водяного пола своими руками от газового котлаШаг 4 – Установка кранов на подачу и обратку Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки – обязательно проверяйте этот момент во время установки.
Тонкости подключения теплого водяного пола своими руками от газового котлаШаг 5 – выходы теплого пола На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Тонкости подключения теплого водяного пола своими руками от газового котлаШаг 6 – соединитель Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Тонкости подключения теплого водяного пола своими руками от газового котлаШаг 7 – Монтаж термоголовки Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

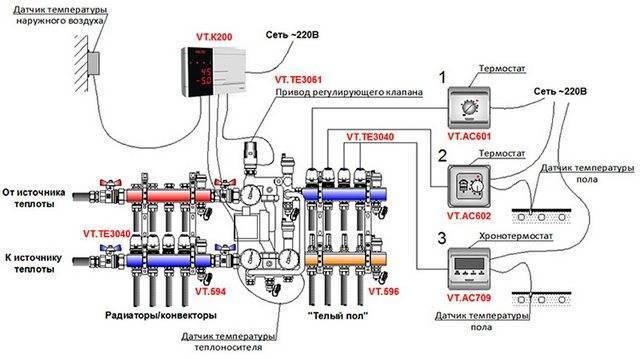

Погодозависимая автоматика при использовании теплого пола

Именно теплый пол является одним из самых сильных аргументов для использования погодозависимой автоматики вместе с газовым котлом.

Для высокотемпературных систем такая схема не очень актуальна. А вот для систем с низкой температурой теплоносителя в трубах необходимо именно заранее корректировать увеличение или уменьшение мощности котла в зависимости от приближающегося понижения или повышения уличной температуры.

Тонкости подключения теплого водяного пола своими руками от газового котла

В противном случае такая система (если она управляется только датчиками внутридомовой температуры) не справляется с колебаниями, и в помещениях может быть то холодно, то жарко.

Настройки такой автоматики должны производиться в зависимости от тепловой инерции самого дома.

Кирпичный или блочный дом, например, обладает гораздо большей тепловой инерцией, чем каркасный, поскольку его стены изготовлены из более теплоемких материалов.

Смесь для заливки стяжки

Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше. Состав смесь имеет следующий:

  1. Цемент — 1 часть.
  2. Песок мелкозернистый — 4 части.
  3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
  4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
    Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.

Тонкости подключения теплого водяного пола своими руками от газового котлаПеред заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки — 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

  1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха — 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Виды и характеристики котлов

Существует много вариантов подключения теплого пола к котлам. Они делятся на газовые, электрические, твердотопливные, дизельные, комбинированные.

Электрические

Электрический котел является самым дорогостоящим источником нагревания теплоносителя, но, в то же время, и самым простым в обслуживании. Вода нагревается при помощи ТЭНов или с помощью индукции.

Популярные статьи  Гипсокартон: особенности и сфера применения

Твердотопливные

Такие модели котлов считаются самыми экономичными в наше время, ведь для их работы можно использовать все материалы, которые горят. К таким относятся отходы древесины, уголь или полноценные дрова. Это выгодно и удобно, с какой стороны ни посмотри. Единственным их недостатком является необходимость контроля наполнения топки, хотя современные конструкции котлов позволяют огню гореть долго без человеческого присутствия.

Дизельные

Эта конструкция многим может показаться даже выгоднее газового котла, ведь источником теплоэнергии является горящая солярка. Он выгоден тем, что автономен, использует природный газ. Может функционировать долгое время сам, без вмешательства человека.

Комбинированные

Эта конструкция радует возможностью переходить с одного вида топлива на какой-то другой. Она может иметь как две топки, так и одну. Для смены видов топлива достаточно лишь заменить горелку. Такие варианты обогрева полезны для домов, где возможны временные проблемы с поставкой топлива.

Газовые

Конечно, самый распространенный вид котлов – это газовые. Они являются самыми экономичны и практичны, ведь газ имеет самую низкую стоимость, а коэффициент полезного действия – самый высокий. Газовый котел дает тепло за счет сгорания природного газа или менее популярного его вида – пропана. Такие конструкции не имеют специальных устройств, однако появились новые модели, включающие функцию под названием «теплый пол». Ее включение приводит к понижению мощности, что не эффективно. Визуально котел похож на маленькую тумбочку или подвесной шкаф. Он очень удобен для подключения теплого водяного пола в помещении.

Существуют разные типы котлов, которые различаются по многим параметрам.

Напольные

Такие котлы устанавливаются стандартным методом. Современные конструкции имеют небольшие размеры, что очень хорошо, ведь они не занимают много места. Могут использоваться для обогрева домов больших и маленьких площадей

Также, в отличие от настенных котлов, они не создают лишней нагрузки на поверхность стен, что немаловажно для каркасных зданий

Настенные

Прикрепляются к стенам, которые должны быть прочными, ведь вес котла немаленький. Используются для отопления не очень больших домов площадью до двухсот квадратных метров. Существуют модели, рассчитанные на площади побольше, однако здесь будет нужен и крепеж мощнее.

Также котлы бывают двухконтурные и одноконтурные.

Одноконтурные

Обслуживают лишь одну линию отопления. Считаются наиболее экономичными, потому что используют мало топлива, то есть газа.

Двухконтурные

Служат как для питания отопительной системы, так и для нагрева воды, которую можно использовать для нужд на кухне и в ванной комнате. Однако вода будет не настолько горячей, как от бойлеров или газовых колонок. Недостатком является то, что одновременно в двух режимах устройство работать не будет. Если вы подключаете ГВС, то автоматически отключается отопление.

Различаются и материалы теплообмена.

Стальные

Сталь – самый дешевый и простой материал. Он недолговечен: на нем быстро появляются трещины, ведь он подвержен коррозии. Современные разработчики стараются устранять эти дефекты с помощью нанесения разных покрытий.

В отличие от других котлов, имеют много преимуществ. Они сочетают в себе свойства и чугунных, и стальных материалов.

Чугунные

Они имеют антикоррозийное покрытие, при этом отличительной чертой любого чугунного материала является хрупкость, и котлы – не исключение. Поэтому надо внимательно следить за тем, чтобы нагрев был равномерным. Это не позволит котлу треснуть.

Медные

Медь используют для настенных моделей, потому котлы, сделанные из этого материала, имеют маленький вес. Такие материалы не подвержены коррозии, имеют небольшую инерцию, которая дает возможность быстро регулировать температуру.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Популярные статьи  Радиусные угловые шкафы

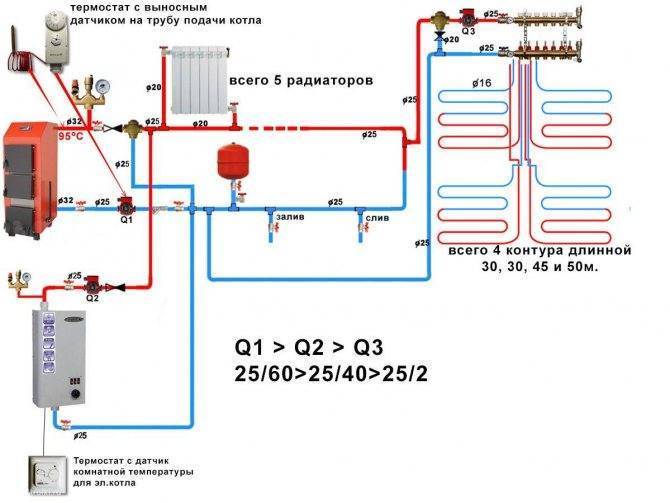

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Тонкости подключения теплого водяного пола своими руками от газового котла

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Тонкости подключения теплого водяного пола своими руками от газового котла

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Тонкости подключения теплого водяного пола своими руками от газового котла

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Тонкости подключения теплого водяного пола своими руками от газового котла

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Виды котлов для отопления

Популярным видом котлов в доме является газовый агрегат, в котором греется вода, теплоноситель для обогрева напольного покрытия. Газовый котел в работе нуждается в природном топливе – газе. Есть и другие разновидности котлов, которым требуется разное топливо:

  • газовые котлы;
  • комбинированного типа;
  • электрические;
  • котлы с твердым топливом;
  • баки на жидком топливе.

По способу монтажа и крепления все котлы можно разделить на две большие группы:

  1. навесные котлы, фиксируемые на стене;
  2. стационарные агрегаты, устанавливаемые на полу.

Теплообменники различаются материалом изготовления. Настенные агрегаты обычно выполнены из стали и менее прочны. Напольные котлы прочнее за счет чугуна в основании.

Тонкости подключения теплого водяного пола своими руками от газового котла

В оборудовании из стали перепады температур не сильно влияют на работу всей системы, а в чугунных – ощутимо, но зато материал неуязвим для коррозии. Агрегаты из чугуна очень тяжелые и стоят в несколько раз дороже аналогов из стальной основы.

Как выбрать между настенным и напольным котлом?

Все газовые котлы изготавливаются с одним или двумя контурами. Одноконтурные пригодны только для отопления, а для подогрева воды придется докупать и оборудовать автоматику и бойлер с нагревом теплоносителя. Котлы с двумя контурами делаются при производстве так, чтобы подача горячей воды в дом была круглогодичной.

Настенные модели работают только на природном топливе – газе, а напольные допускают использование твердотопливных материалов – угля, дров, торфа или опилок. Отдача тепла максимальна.

Недостатком считается уязвимость к засорам напольных моделей и важность регулярного обслуживания, чистки. До недавнего времени управлять напольным оборудованием можно было только в ручном режиме, но сейчас стали выпускать автоматические системы электронного типа

Тонкости подключения теплого водяного пола своими руками от газового котла

Так, контроль над работой котла осуществляется без участия владельца. Рекомендуется получить консультацию специалиста перед покупкой газового оборудования, поскольку моделей и конфигураций очень много, а без опыта работ высок риск допущения ошибки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
