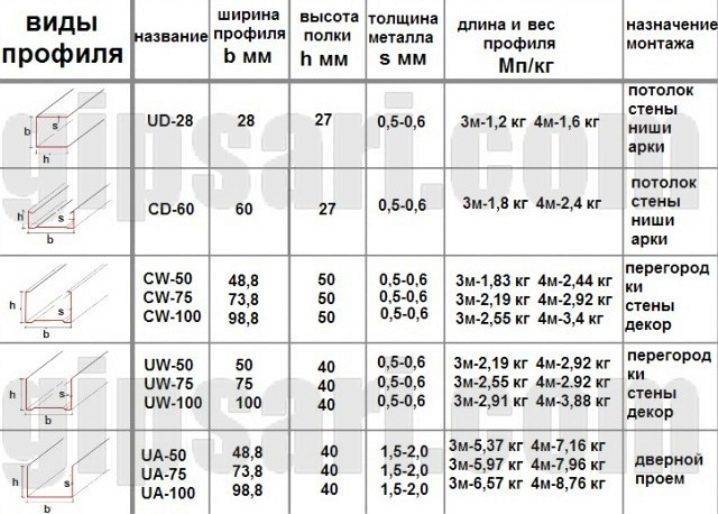

Стандартные размеры профиля для гипсокартона

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

Маркировка изделия Толщина металла, мм Ширина полки, мм Материал Стандартная длина изделия, м
ПУ20×20 0,22 – 0,25 20 алюминий 2,5; 3,0
ПУ25×25 0,4 25 оцинкованная сталь
ПУ30×30 0,4 30
0,5
ПУ35×35 0,5 35

Крепежи и различные соединительные элементы

Во время изготовления каркаса, очень важно правильно соединять конструкцию. Иногда это можно сделать достаточно просто, вставив профили друг в друга, но не всегда это бывает возможно

В такой ситуации стоит использовать крепежи различного вида:

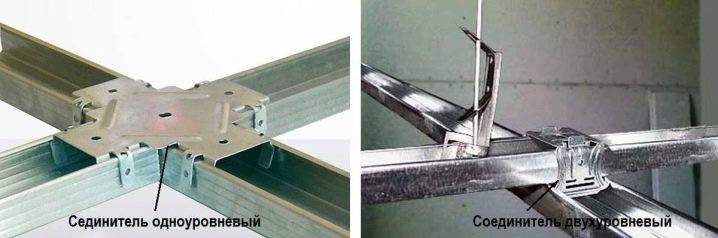

  1. Двухуровневые соединители. Данная конструкция нужна для того, чтобы соединить две части, под углом в 90 градусов в разной плоскости. Чаще всего данные детали делают из оцинкованной стали в виде развёртки в плоском виде. Перед началом монтажных работ данную вещь нужно будет согнуть вручную под нужным углом, ширина такого соединения – 60мм. Для того чтобы закрепить конструкцию, в боковые части нужно ввернуть саморезы.
  2. Одноуровневые соединители или «крабы». Данные крепёжные системы применяются для того, чтобы соединить две одинаковые модели под углом в 90 градусов. Их можно найти почти в любом магазине в готовом виде. Установить эту деталь не составит никаких проблем, она просто защёлкивается с обратной стороны конструкции.

Стандартные размеры профиля для гипсокартона

Если нагрузка на каркас не будет превышать 20 кг на квадратный метр, то хватит обычной защелки, чтобы фиксировать конструкцию. Если нагрузка будет больше, то для усиления фиксации стоит использовать саморезы.

Прямые подвесы

Применяются во время монтажа различных конструкций, которые используются для потолка и прикрепления профилей вертикального типа к стене. Эти изделия можно найти в любом магазине. Они изготавливаются в виде плоских пластин, и чтобы их установить, придется сгибать их вручную в виде буквы П.

Стандартные размеры профиля для гипсокартонаСтандартные размеры профиля для гипсокартона

Чтобы прикрепить вертикальный или стоечный профиль, стоит поставить его между подвесом, а для крепления использовать саморезы. Стандартная высота составляет 125 миллиметров, но можно найти и нестандартные размеры подвесов – 75 или 100 мм. Нагрузка на такую конструкцию не может превышать 40 кг.

Анкерные или пружинные подвесы

Используются только в ситуации, когда нужно демонтировать подвесной потолок. Эти конструкции позволяют регулировать высоту потолка и обычно используются при высоких потолках. Длина данных подвесов может составлять 200-300 миллиметров. Максимальная нагрузка может быть 25 килограмм, если нагрузка больше, стоит использовать дополнительные крепления.

Стандартные размеры профиля для гипсокартонаСтандартные размеры профиля для гипсокартона

Какой нужен профиль для гипсокартона для стен

Стандартные размеры профиля для гипсокартонаНаправляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

Как соорудить полки и ниши

Каркас под гипсокартон из металлопрофиля для стены помещения с наличием таких конструкций, как ниши, полки или короба, делаются по одинаковой схеме. Чтобы зафиксировать их на стене применяются направляющие. Высота ниши или полки делается с профиля ПС, а для нижней части конструкции понадобится усиленный потолочный профиль.

Видео описание

Как сделать каркас для арки можно увидеть в видео

В местах, где планируется построить нишу или полку, горизонтальные профили необходимо дополнительно усилить, поскольку они будут поддаваться нагрузке.

Для изготовления короба, скрывающего канализационные стояки понадобится использовать направляющий профиль. Он будет служить креплением конструкции к основам. Для сооружения основного каркаса достаточно будет обычных профилей. В области узла, который подлегает обслуживанию, оставляют люк. Он обеспечит легкий доступ к коммуникациям.


Глухой короб можно делать в том случае, если:

  1. Нет тройников и его не потребуется чистить.
  2. Стояк изготовлен из пластика, трубы фиксируются хомутами, что не допускают проседания.
  3. Стояки изготовлены из материалов, что не требуют ремонта и замены.

Открытым доступ должен быть:

До стояков, изготовленных из труб, срок эксплуатации которых ограничен. С появлением течи необходимо вовремя производить замену определенных участков.

Коммуникации легко можно спрятать в короб из гипсокартонаИсточник yavvannoy.ru

Нельзя закрывать трубы, по которым течет холодная вода, поскольку отсутствие вентиляции провоцирует образование конденсата на их поверхности.

Коротко о главном

Если использовать профильный каркас под гипсокартон, то конструкция будет надежной и прослужит долгие годы. Обшивка отлично скроет все дефекты на стенах и позволит обустроить интерьер по своему вкусу. Можно добавить полки, ниши, делать перегородки в комнатах и сооружать арки.

Но в процессе работы не следует забывать о том, что обшивка отбирает у помещения небольшую площадь

Особенно это важно для тех комнат, которые и так имеют маленькие размеры.. Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы

Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.


Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы. Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.


Металлические профили для монтажа гипсокартона

Металлические профили для монтажа гипсокартона – это то, без чего отделочный материал сам по себе ничего не значить. Профили являются неотъемлемой частью любой конструкции каркасов для отделки поверхностей гипсокартоном: будь то подвесной потолок. стены, перегородки, откосы дверей или окон. Изготавливают вспомогательные элементы для монтажа из тонкой металлической ленты путем холодной прокатки на профилегибочных станках.

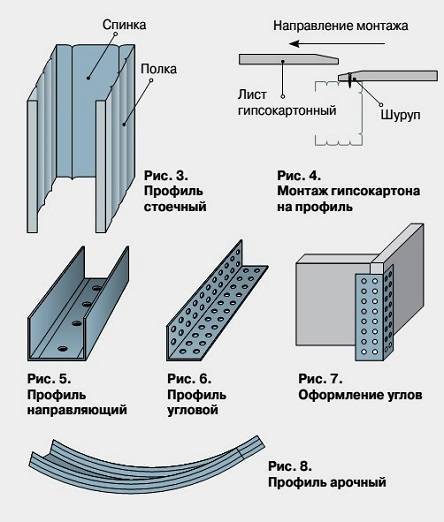

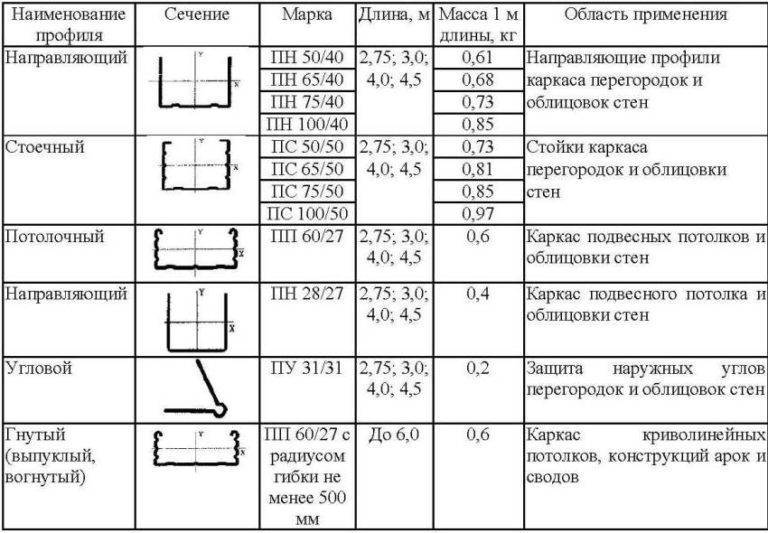

Шесть основных видов (маркировок) металлических профилей

Для защиты изделий от агрессивного воздействия окружающей среды они изготовляются с оцинкованным покрытием, образующее надежный защитный слой. Механическая обработка металлических профилей для монтажа гипсокартона осуществляется с помощью различных приспособлений, среди которых просекатели, электроножницы, ручные ножницы и т. д.

По своему предназначению монтажные профили делятся на следующие виды:

  • Профиль стоечный (ПС).
  • Профиль направляющий (ПН).
  • Потолочный профиль (ПП).
  • Профиль направляющий потолочный (ПНП).
  • Профиль угловой (ПУ).
  • Профиль арочный (ПА).

Профиль стоечный (ПС)

Внешний вид профиля напоминает букву «С» и предназначается для металлических конструкций перегородок из гипсокартона. Обозначается таким образом: ПС 50/50, ПС 65/50 и т. д. причем первое обозначение несколько отличается в меньшую сторону от того, что обозначено. К примеру, в ПС 50/50 первый размер в действительности будет 48,5, что позволяет ему стыковаться без деформации с направляющим профилем.

Стоечный профиль для изготовления каркаса при монтаже гипсокартонного потолка

Стоить заметить, что размеры приведены для СП «Кнауф», отличающихся от российского аналога тем, что российский профиль имеют полку 50 мм, а не 35 мм. Грань шириной 50 мм наиболее практична и облегчает работу по монтажу гипсокартонных листов, так как в более широкую полку проще попасть саморезо м при их креплении. Кроме этого, профиль «Кнауф» имеет на полке продольные углубления, облегчающие центрирование саморезов при креплении ГКЛ. Размер ПС подбирается в зависимости от габаритов перегородки и возможной теплоизоляции.

Популярные статьи  Гигиенический душ для унитаза: 8 советов по выбору

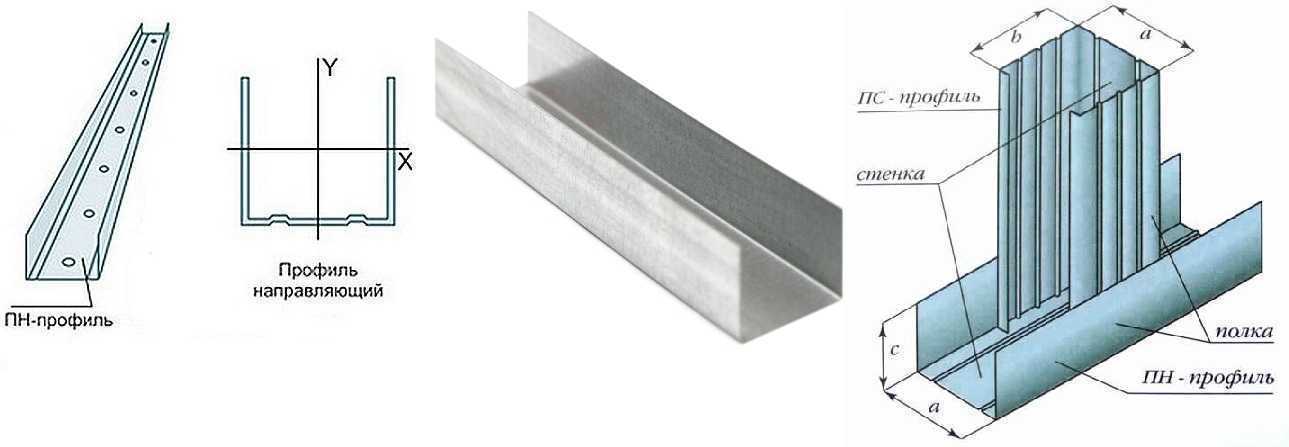

Профиль направляющий (ПН)

Профиль направляющий также имеет С-образную конфигурацию, однако отличается от ПС неравнополочностью, то есть имеет следующие размеры: ПН 50/40, ПН 65/40 и т. д.

Профиль КНАУФ ПН 2827 3 м

НП «Кнауф» используются в качестве направляющих деталей для ПС и имеют готовые отверстия Ø 8 мм в полке, что выгодно облегчает процесс сооружения каркаса. Но если необходимо можно просверлить дополнительные отверстия.

Потолочный профиль (ПП)

Не будучи оригинальным по форме, потолочный профиль также имеет С-образный вид и применяется для сооружения каркаса для потолков из гипсокартона, а также при отделке стен ГКЛ. Размеры профиля составляют 60 х 27 мм, на полках имеются по три канавки для центрирования саморезов и для придания профилю вспомогательную жесткость.

Потолочный профиль и потолочный направляющий профиль

Монтируется ПП к потолку посредством специальных кронштейнов (подвесов), которые скрепляются с профилем саморезами. Полка размером 60 мм очень удобна при креплении к ней листов гипсокартона.

Профиль направляющий потолочный (ПНП)

Профиль направляющий потолочный изготавливается размером 28/27 (в мм) и служит для размещения в нем ПП-профиля при оборудовании каркаса для потолка из гипсокартона. Монтируется ПНП по периметру комнаты под потолком по заранее размеченным линиях, а в случае сооружения каркаса для отделки стен гипсокартоном – вверху под потолком и внизу возле пола. В полке ПНП находятся отверстия Ø 8 мм на расстоянии 250 мм друг от друга для фиксации профиля к ПП саморезами.

Профиль угловой (ПУ)

Профиль угловой (ПУ) служит для защиты стыков двух гипсокартонных листов от повреждений. Для плотного прилегания ПУ имеет угол не 90 º, а 85 º что создает ему плотный контакт к углу из ГКЛ.

Угловой профиль предназначен для защиты наружных углов гипсокартонных перегородок и облицовок от механических повреждений

Профиль угловой имеет отверстия (перфорацию) в обеих полках Ø 5 мм для того, чтобы в ходе шпаклевания в отверстия заходила шпаклевка, которая способствует надежному сцеплению с гипсокартоном. Размер профиля равен 31 х 31 мм.

Профиль арочный (ПА)

Профиль арочный (ПА) служит базой для всех изогнутых конструкций. изготовленных из гипсокартона, и делается из ПП путем гибки.

Арочный профиль для гипсокартона

Минимальный возможный радиус составляет 500 мм. Гнется как полками вовнутрь, так и полками наружу в зависимости от формы потолка.

История появления металлического профиля

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты строений. В 1885 году американец М. Барона Дженни использовал металлические стойки, проходящие через всю высоту строения, а в 1890-м его соотечественником Салливеном был предложен другой вариант – поэтажные пояса. Так получилась металлическая этажерка, которую мы с вами теперь называем каркасом. Ее рекордом был 40-этажный дом.

Но человек – натура неугомонная, имея помещение, ему хочется его реконструировать, установить дополнительную стену или перегородку. Для этих целей раньше использовали деревянные каркасы. Но они не всегда практичны, а также требуется уход за натуральным материалом, да и вес у конструкции достаточно большой, что не всегда благоприятно сказывается на основании строения.

Металл хорошо подходит для каркаса, он прочный, правда, очень тяжелый. Великолепно ведет себя при постройке домов и различных строений, но вот перегородка в квартире из него получится очень тяжелой, что создаст большую нагрузку на перекрытие и фундамент.

Но в 1926 году в США появился метод прокатки высокопрочных алюминиевых листов. С этого времени стало развиваться машиностроение, и с помощью специализированного нового оборудования стали раскатывать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 столетия ознаменовалась тем, что строители стали постепенно при возведении внутренних перегородок и стен заменять деревянный каркас на металлический профиль.

Чем он так приглянулся специалистам?

Выставив все элементы каркаса в один уровень и обшив их гипсокартоном, можно быстро получить фактически идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря его свойствам надежно защищает от воды, огня и другой агрессивной среды.

Металлический профиль для перегородки из гипсокартона очень удобен в работе:

  • легко режется специализированным инструментом и монтируется;
  • его можно гнуть, придавать различную форму, не прибегая к помощи механизмов. Это очень удобно, когда необходимо создать многоуровневый потолок, арку или фигурную перегородку. С этим материалом возможно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственным минусом является стоимость профиля. Но разве для качественного изделия это существенный показатель? Ведь стеновой профиль:

  • прочен,
  • долговечен,
  • износоустойчив,
  • водостоек,
  • огнестоек,
  • легок,
  • быстро монтируется,
  • применяется в любой период времени года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и обладая достаточной информацией, даже не специалист может самостоятельно собрать каркас и установить гипсокартон.

Критерии выбора профилей

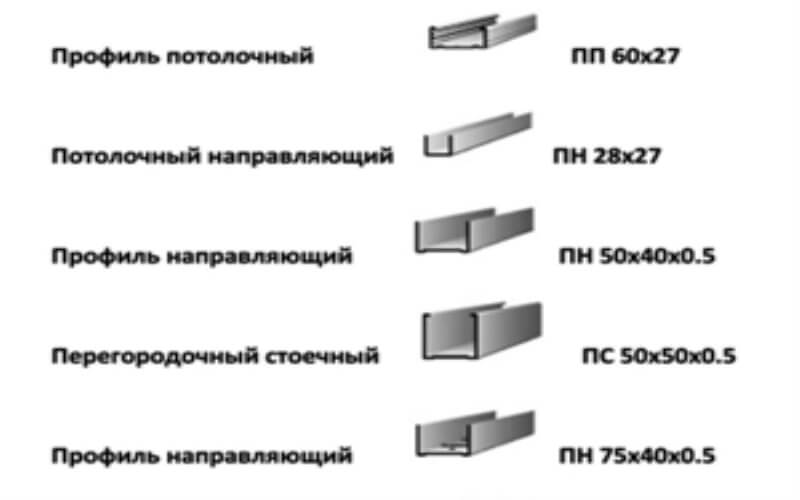

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Как правило, придя в строительный магазин, можно увидеть, что имеются профиля, которые отличаются стоимостью, хотя их размеры одинаковые (стандартные). Самые дорогие – это профиля из Европы, а самые дешевые – из Китая. Среднюю цену имеют профиля отечественного производителя.

В зависимости от толщины металла

Нетрудно разобраться в разнице, если взять в руки эти элементы гипсокартонных систем. Одни, наиболее дорогие, сделаны из металла, толщиной от 0,5 мм, а другие, особенно китайские, из очень тонкого металла, так как они плохо выдерживают различные нагрузки, хотя, в некоторых конструкциях, это не имеет большого значения.

Выбор профилей зависит от того, какую строительную конструкцию из гипсокартона планируется возводить. Если это перегородка, то лучше взять эти элементы как можно толще и надежнее.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Более толстые профиля следует выбирать также в случае, если высота стен больше 2-х с половиной метров, поскольку, чем выше перегородка, тем больше нагрузки на нее действуют. Усилить конструкцию перегородки можно, если чаще установить несущие профиля. Как правило, их устанавливают с шагом в 60 см, но можно и с шагом в 40 см. Здесь главное учитывать тот момент, что ширина листа гипсокартона стандартная и составляет 1200мм. Стыки гипсокартонных листов должны располагаться на профилях. Особенно это актуально в том случае, если монтируется два слоя гипсокартона и нагрузка на каркас увеличивается в 2 раза.

В зависимости от производителя

Естественно, что известные производители, такие как фирма «Knauf», достаточно щепетильно относятся к качеству своей продукции, но и стоят качественные составляющие подобных систем соответственно. С качественной продукцией работать – это одно удовольствие, тем более что результат оказывается весьма очевидным. К сожалению, не каждый может себе позволить такую «роскошь» и многие приобретают либо дешевые (китайские), либо отечественные, которые отличаются средней ценой, хотя все абсолютно условно.

Как правило, отечественные изделия не отвечают многим показателям качества, тем более что существует много производителей, которые особо не «зацикливаются» на своем авторитете и тупо выпускают некачественную продукцию, с которой мало кто хочет работать. Основная проблема заключается в несоответствии многих размеров, а также в низком качестве металла и покрытия, что иногда заметно невооруженным глазом. К тому же, толщина металла не соответствует заявленной величине. Другими словами, отечественные фирмы просто обманывают своего потенциального клиента. Если подсчитать эти негативные моменты, то цена далеко не соответствует той, которую выставили производители. Несмотря на это, для многих качество не является приоритетом, поскольку в приоритете находится экономия.

Популярные статьи  Проекты гостевых домов

Отечественные производители изготавливают профиля с рифленой поверхностью, что повышает жесткость профилей, но наличие этих «пупырышек» существенно влияет на качество соединений, так как эти, хотя и незначительные выпуклости не позволяют надежно стягивать места соединений. К тому же, стоимость профилей почти на уровне «Knauf», при этом в работе они значительно сложнее. Во всяком случае, решение принимает хозяин.

Профиль для гипсокартона как выбрать и не переплатить

Watch this video on YouTube

Дополнительные виды

Маячковый (ПМ)

Данный вид профиля устанавливается для выравнивания поверхностей. Например, перед их оштукатуриванием, отделкой материалами, которые наклеиваются на основу.

Цена – от 20 до 45 руб/шт.

Угловой (ПУ)

Используется после укладки гипсокартона, когда необходимо выровнять углы, придать им более эстетичный вид.

Цена – от 32 до 36 и от 21 до 49 руб/шт. соответственно.

Практические рекомендации

В некоторых случаях можно и не монтировать несущий каркас:

  • если перепады по высоте на поверхности незначительные и есть возможность крепить на нее гипсокартон методом наклеивания.
  • когда «утяжеление» после монтажа металлопрофиля недопустимо или нежелательно. Вес одной рейки (в зависимости от параметров) может составлять в среднем от 400 до 950 г.

Такой дефект основы, как неровность на отдельных участках, можно устранить при помощи шпаклевочных составов — читайте об этом здесь.

На практике обозначенная Производителем ширина металлопрофиля и реальная несколько отличаются. Разница порядка 1,5 мм, и это нужно учитывать.

Виды профиля для гипсокартона

Различные виды потолочного профиля для гипсокартона изготавливаются для определенных целей и, поэтому имеют разное сечение. С их помощью проводится сборка каркаса для всех типов конструкций из гипсокартона.

При строительстве подвесного потолка из ГКЛ используются три вида деталей:

  1. Несущий профиль. Обозначается в строительной отрасли, как «ПН» или «UD». По форме сечения напоминает русскую букву «П».
  2. Направляющая деталь, которая обозначают «ПП» или «СD». Сечение похоже на букву «С».
  3. Арочный подвес. Предназначен для изготовления криволинейных поверхностей. Основой для его изготовления является потолочные направляющие «СD».

Кроме этих изделий при строительстве применяются различные приспособления, служащие для закрепления стальных направляющих на потолке, их соединения и закрепления между собой. Ниже мы более подробно остановимся на характеристиках этих изделий.

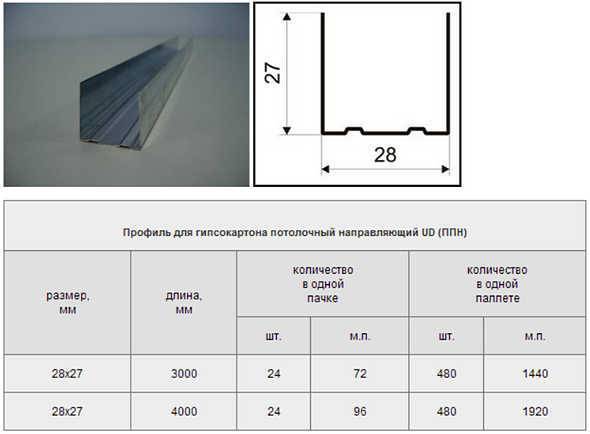

Несущий профиль UD-27

Данное изделие является основой всей конструкции. Оно устанавливается на стенах по периметру всего помещения. В UD-27 вставляется и закрепляется потолочный профиль CD-60.

К стенам данная несущая планка прикручивается саморезами диаметром 8 мм. Для удобства крепления в дне изделий изготовлены соответствующие отверстия с шагом 25 см. Такого расстояния вполне достаточно для обеспечения прочности каркаса. По бокам стенок деталей проходят канавки, которые облегчают процесс прикручивания.

Имеют эти детали такие размеры:

  • ширина — 27 мм;
  • высота — 28 мм;
  • толщина стенок — 0,37-0,45 мм;
  • длина — 300 см и 400 см.

При работе с криволинейными поверхностями несущему профилю можно придать гибкость. Для этого в его стенках делаются треугольные пропилы (вырезы). После этого его можно изгибать в любую сторону.

Потолочный направляющий профиль CD-60

Профильная деталь для прикручивания гипсокартона без разрушений

Этот элемент каркаса служит для размещения листов гипсокартона. Кроме того именно эти направляющие прикрепляются к несущей плите с помощью вертикальных стальных подвесов. Прочность этих изделий обеспечивается профилированием всех поверхностей. Загнутые края, обеспечивающие хорошую фиксацию для соединителей. Используется деталь этого типа, не только для создания гладких поверхностей, но и для изготовления объемных фигур и изготовления многоуровневых подвесных потолков.

Размеры потолочного профиля для гипсокартона такие:

  • ширина — 60 мм;
  • высота — 28 мм;
  • толщина стенок — 0,38-0,45 мм;
  • длина — 300 см и 400 см.

Ширина направляющей детали достаточна для того, чтобы прикручивать края ГКЛ, без разрушения его кромок.

Арочный профиль

Этот материал можно сделать самостоятельно, но на это уйдет много времени, шума и пыли. Каждый ремонт имеет свою стоимость и время. Такой перфорированный профиль позволит создавать изогнутые пространственные формы быстро и просто:

  • ширина — 60 мм;
  • высота — 28 мм;
  • толщина стенок — 0,38-0,45 мм;
  • длина — 300 см и 400 см;
  • радиус изгиба — 50 см.

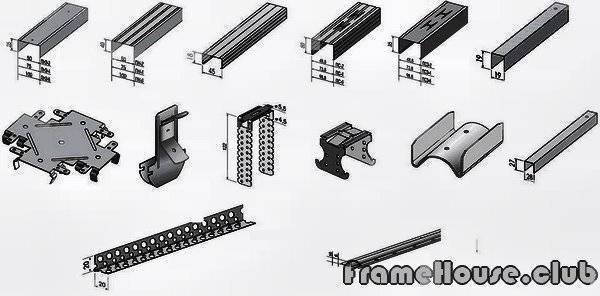

Вспомогательные детали

Длины одного фрагмента профиля для потолка из гипсокартона не всегда хватает, чтобы разместить его между смежных стен. Кроме того, зачастую возникает необходимость соединения этих изделий под различными углами.

Для закрепления и соединения потолочных несущих и направляющих реек используются такие изделия:

  1. Вертикальные стальные подвесы. Эти детали представляют собой перфорированные «П»-образные полосы. Их задачей является крепление направляющих для гипсокартона к несущей плите или к каркасу первого уровня при строительстве многоярусных конструкций.
  2. Продольный соединитель для потолочных деталей. Благодаря своей конструкции обеспечивает жесткое и почти бесшовное соединение двух и более деталей.
  3. Соединитель универсальный. Предназначен для соединения направляющих в местах их перпендикулярного совмещения. Обеспечивает прочную стыковку деталей, не влияющую на степень ровности каркаса.
  4. Соединитель угловой. Обеспечивает жесткую фиксацию в местах соединения ПП под различными углами.
  5. Угловой профиль. Данное изделие может изготавливаться из алюминия или из пластика. Используется при проведении отделочных работ для защиты углов многоуровневых прямоугольных потолков из гипсокартона .
  6. Профиль маячковый. Несмотря на то, что эти изделия применяются, в основном, для выравнивания стен, его зачастую используют для ремонта провисших потолков.

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

  • стоечные;
  • направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

  • UD – это направляющие потолочные;
  • CW – изделия перегородочные стоечные;
  • UW – перегородочные направляющие;
  • CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Популярные статьи  Матовая краска: критерии выбора

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Материал

Профиль под гипсокартон изготавливают из двух металлов:

  • алюминий;
  • сталь.

Алюминиевый профиль обладает отличными техническими показателями, однако стоимость его значительно выше чем у металлического. По этой причине, наибольшее распространение имеет металлопрофиль для гипсокартона. В сою очередь он может быть с защитным покрытием или без него. Как правило, в качестве защитного покрытия используют оцинковку.

Стоит учитывать, что профиль не имеющий защитного слоя используется в помещениях без присутствия агрессивной среды. В сырых местах или с присутствием иных факторов, которые могут ускорить коррозию металла применяют профиль с цинковым покрытием.

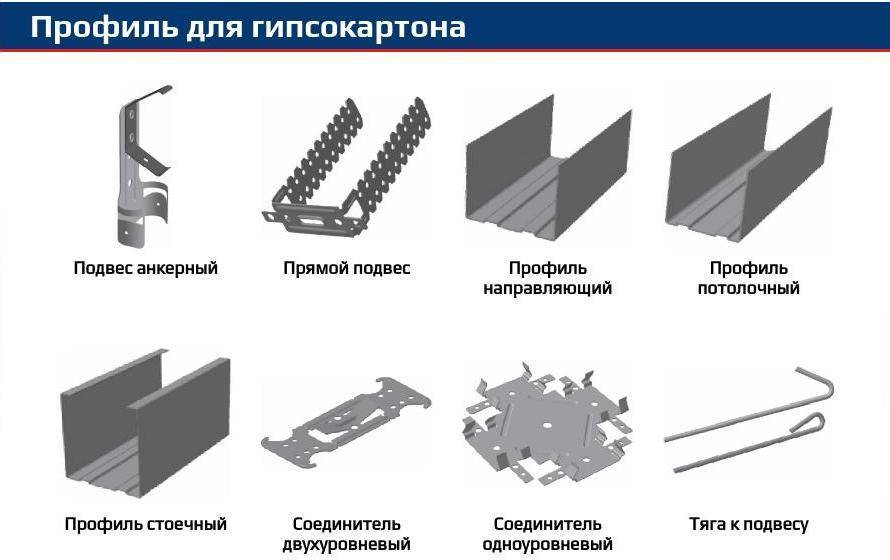

Какие дополнительные элементы нужны каркасу

Существует много вспомогательных комплектующих для гипсокартона – их насчитывается не один десяток. Но некоторые из них разве что в каталоге можно увидеть, так как они имеют специальное назначение. А мы рассмотрим те элементы, которые применяются чаще всего – их достаточно любому мастеру.

Соединитель двухуровневый для CD профиля применяют для закрепления этих профилей на различных уровнях. При этом направления перпендикулярны друг другу. Так как эта деталь продается в виде развертки, то перед работой ей придадим форму буквы «П», для этого изогнув. Для монтажа потребуются особые саморезы (2 штуки – по одному с каждого края).

Соединители одноуровневые для CD профиля называют «крабами». Они предназначены для закрепления деталей в пределах одного уровня. Как и в предыдущем случае, их располагают крест-накрест, перпендикулярно друг другу. Если нагрузка на квадратный метр составляет не более 20 кг, то саморезы не потребуются – достаточно защелкивания профилей. В противном случае потребуется 2 самореза – с одной и другой стороны.

Прямой подвес для CD профиля используется при монтаже подвесных потолков. Эта деталь закрепляется непосредственно на потолочной поверхности. Перед соединением с профильным элементом подвес изгибают в виде буквы «П». Затем вворачивают, по краям, 2 самореза. Длина данного изделия (стандартная) составляет 12,5 см. В продаже встречаются и другие варианты – от 7,5 до 30 см. Нагрузка, которую готов выдержать подвес, составляет 40 кг.

Анкерный подвес, называемый также подвесом с тягой, тоже служит для соединения поверхности потолка и CD профиля. Он нужен тогда, когда прямой подвес имеет недостаточную длину. Сам подвес вставляется в профиль, а его тяга должна быть продета через специальные отверстия, имеющиеся в пружине. Тяга может быть длиной 25, 50 и 100 см. Максимум нагрузки – 25 кг.

Удлинитель для CD профиля (иначе, продольный соединитель) способен сделать профильный элемент длиннее. Эта деталь вставляется в него с торцевой стороны, при этом выступы, похожие на рога, должны быть направлены вверх. Как обычно, по краям вкручиваем два самореза для дополнительной жесткости.

Соединитель угловой для CD профиля вполне может заменить собой элемент типа «краб» при монтаже подвесных потолков, имеющих один уровень.

Как рассчитать количество?

Чтобы рассчитать необходимое количество деталей профиля ПН, необходимо воспользоваться следующей формулой: К = П/Д

В данной формуле К означает количество, П – периметр комнаты, а Д – длину одного элемента.

Рассмотрим на примере. При периметре комнаты 14 м (стены соответственно 4 м и 3 м) и длине выбранного профиля в 3 м получаем:

К = 14/3 = 4,7 штуки.

Округляя в большую сторону, получим 5 профилей ПН

Для расчета количества профилей ПП для простой обрешетки следует воспользоваться несколькими формулами:

  • Л1 = Ч*Д, где Л1 – количество погонных метров ПП, Ч – число элементов в зависимости от шага, Д – длина комнаты;
  • Л2 = К*Ш, где Л2 – длина поперечных ПП профилей, К – их количество, Ш – ширина комнаты;
  • Л = (Л1+Л2) /Э, где Э – длина элемента.

Например, возьмем шаг 0,6 м. Тогда Л1 = 4 (длина комнаты) * 5 (длину комнаты нужно разделить на шаг и вычесть два боковых профиля: 4/0,6=6,7; 6,7-2 = 4,7, округлив в большую сторону, получим 5). Так, Л1 20 штук.

Л2 = 3 (ширина комнаты) * 3 (ищем количество так же, как и в предыдущей формуле) = 9 штук.

Как отделать проемы и поставить стойки

При монтаже гипсокартона, в листах делаются вырезы в местах расположения окон и дверей. Края должны крепиться к профилю. Поэтому после разметки стены вертикальными линиями, выше окон отбили по уровню линию. Это нижняя граница отделки.

Окна и двери делали одинаково:

  1. По бокам на стены произвели монтаж дополнительных стоек, оставив 5 сантиметров для откоса.
  2. Промеряли и обрезали в размер стоечный металлопрофиль, который будет располагаться выше и ниже окна.
  3. С помощью крабов закрепили поперечные перекладины. К ним присоединили вертикальные над проемом. Выставили по уровню и прикрутили к подвесам.
  4. Нижнюю часть стойки зафиксировали аналогично в поперечине под подоконником.

Дверной проем внизу имеет порог, поэтому профиль крепили по бокам и вверху.

Внимание! Стойки по бокам от окон и дверей ставятся дополнительные. Весь каркас делается со стандартным шагом

При монтаже гипсокартона, в листах делаются вырезы в местах расположения окон и дверей

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
