Как установить вытяжку на кухне

Особенности

Вытяжка на кухне должна очищать воздух, убирать посторонние запахи и способствовать эффективному воздухообмену для комфорта пребывания в помещении. Поскольку габариты кухонь зачастую небольшие, то данный бытовой прибор приобретает весомую значимость. Благодаря наличию большого количества брендов и торговых марок ассортимент товаров на рынке сейчас достаточно велик, но именно это и затрудняет сделать правильный выбор в пользу качественного товара, способного длительное время работать на должном уровне.

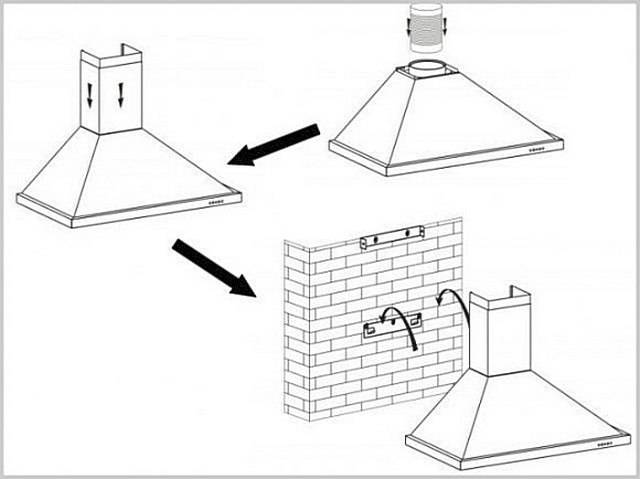

Как установить вытяжку на кухне

Чтобы правильно подобрать вытяжку для газовой плиты, необходимо знать, на что в первую очередь обращать внимание

Размер устройства. Он может быть небольшим (в пределах 45 см) и более громоздким. Выбор должен осуществляться на основе величины варочной поверхности – чем она больше, тем больше должна быть и вытяжка, чтобы максимально быстро справляться с поставленной задачей.

Режимы работы, представленные разработчиком. Стоит оценить их количество и возможность использовать несколько функций одновременно.

Оценка фильтров устройства

Очень важно, чтобы прибор имел сеточные и угольные фильтры для качественного очищения воздуха.

Особенности панели управления. Есть модификации, которые имеют сенсорную панель управления и те, в которых имеются кнопки

Выбор осуществляется в зависимости от предпочтений хозяев.

Наличие дополнительных функций. Наличие таймера, подсветки, интервального включения и не только является показателем более универсальной вытяжки.

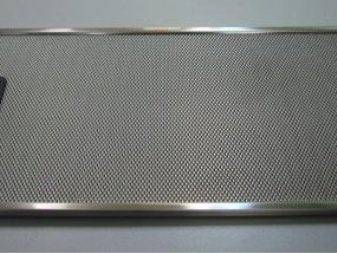

Фильтры, которые находятся внутри устройства, могут быть жировыми и акриловыми. Благодаря жировым фильтрам, которые есть во всех вытяжках, происходит защита двигателя аппарата. Примечательно то, что существует возможность установки одноразовых или многоразовых вариантов. Одноразовая разновидность создается из материала, похожего на синтепон и акрил, а многоразовая производится из алюминия или другого металла.

Как установить вытяжку на кухнеКак установить вытяжку на кухнеКак установить вытяжку на кухнеКак установить вытяжку на кухне

Кроме различий во внутренних составляющих, вытяжки могут отличаться по внешнему виду, имея различную форму, по типу установки и габаритам.

Как установить вытяжку на кухнеКак установить вытяжку на кухне

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Как установить вытяжку на кухнеМодели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Как установить вытяжку на кухнеВариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Как установить вытяжку на кухнеЗаглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Особенности устройства вентканалов вытяжки

Диаметр вытяжки должен соответствовать диаметру воздуховода. Если вытяжная труба будет меньше, то работать вытяжка будет в усиленном режиме, а это приведет к поломке двигателя вентилятора. Труба меньшего диаметра влияет и на шумоизоляцию – при работе оборудования уровень шума повысится в разы.

Как установить вытяжку на кухне
Длина воздуховода должна быть не более 3 метров

Необходимо чтобы все углы изгибов при монтаже вентканалов были больше 90 градусов. От этого зависит работа вентиляции. А количество этих самых изгибов нужно свести к минимуму. От этого зависит КПД вытяжного устройства для очистки воздуха. Лучше отдать предпочтение пластиковым системам с круглым сечением. В них не только не будет оседать грязь и пыль, но и сопротивляемость меньше при прохождении воздушных масс.

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

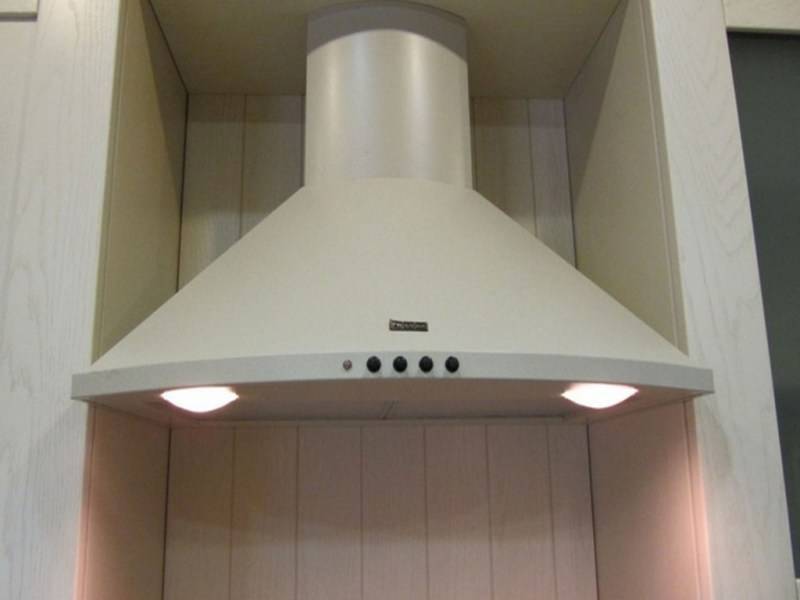

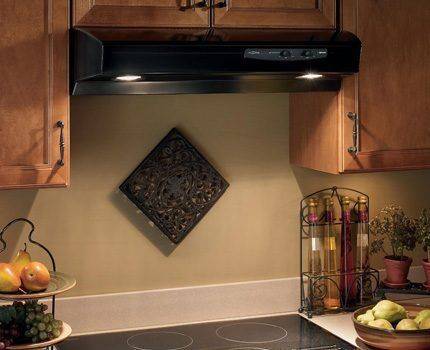

Вытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения
Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера
При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях

Указанный параметр соответствует максимальной мощности.
Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час

Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

Популярные статьи  Остекление балкона

Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

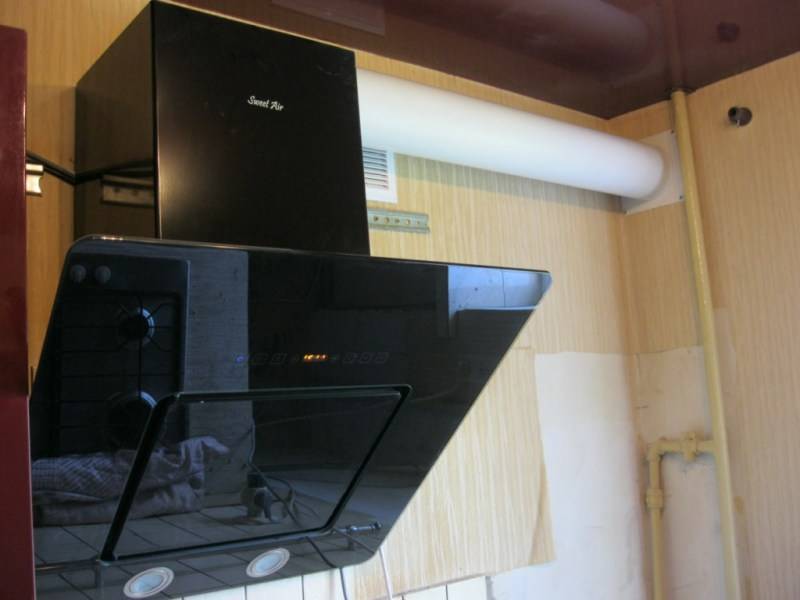

Газовая труба и вытяжка

И нет возможности перенести или плиту с вытяжкой или участок трубы. Поэтому вытяжку прикрепляют несколькими способами. Первый, бюджетный — к стене прикручивают деревянный брусок который обходит трубу, и на этот брусок крепят вытяжку, потом просто закрывают любой пластиковой панелью. Некоторые умудряются прикрутить через куски хром трубы, и красиво и ничего вырезать не надо. Второй вариант более дорогой, это вытяжку крепят на специальных штангах к потолку. Иии на тросах, но тогда вытяжку нажно закрепить в горизонтальной плоскости, что ее не шатало от вибрации.

Я понял так, что вытяжку вы собрались крепить к стене, но по ней проходит газовая труба, в таком случае вам нужно будет сделать проставку, на толщину той самой трубы, то есть берёте ДСП, подойдёт из старой мебели измеряете площадь прижатия бока вытяжки и выпиливаете из ДСП полоски которые будут перекрывать толщину/высоту газовой трубы, затем с помощью дюбелей крепите данные полоски ДСП к стене и уже к ним крепите вытяжку, сами полоски ДСП можно красиво обработать наждачной бумагой, заклеить лентой для мебели некрасивые спилы/торцы и покрасить или покрыть лаком (нужно брать краску или лак для наружных работ, так как они крепче и выдержат и пар и копоть и неоднократные мойки. Вытяжка достаточно прочно крепится на стенку с помощью штатных дюбелей с гайками, но если есть желание что то на неё ставить, а это сейчас достаточно модно, тогда нужно будет приобрести дополнительный крепёж к потолку, либо косые растяжки чуть выше на стену — после чего на неё можно практически подтягиваться, а не только спички и солонку ставить.

Как правило газовая труба прходит снизу вверх в углу кухни. Конечно внешний вид такая конструкция портит, да еще там же устанавливают счетчик газа. И оттуда же идет отводом труба или шланг к саомой газовой плите. Если газовая плита установлена в углу кухни, то лучшим вариантом будет предложить поменять модули кухни местами с газовой плитой. А до плиты просто добавить газовый шланг большей длины. А благодаря перемещению модулей газовая плита и счетчик закроется фасадом кухни. Так без труда можно будет повесить вытяжку над плитой, да и к вентиляционной шахте вы станете ближе. Если все же нет возможности переставить плиту и вытяжку вместе с ней, то трубу лучше прижать и закрепить максимально к стене (большим саморезом с хомутом). Затем к стене закрепить брусок, который будет чуть шире, чем труба, И к бруску крепим вытяжку.

Таким образом вытяжка будет чуть выступать от стены, а труба окажется за вытяжкой (отступ может оказаться 5-7 см).

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

Особенности установки кухонной вытяжки напрямую зависят от выбранной вами модели. В зависимости от конструкции и месторасположения, вытяжки подразделяются на встраиваемые, подвесные и каминные (купольные). Встраиваемые вытяжки разделяются на модели, встраиваемые в верхние шкафы и модели, встраиваемые в столешницу. Купольные вытяжки в свою очередь делятся на три группы: настенные, угловые и островные модификации. Более подробно о различных вариантах кухонных вытяжек читайте в статье  «Какую вытяжку для кухни выбрать».

Также перед покупкой вытяжки следует сразу решить, в каком режиме будет работать вытяжка. В режиме рециркуляции либо же в режиме отвода воздуха. В режиме рециркуляции вытяжку не нужно подключать к воздуховоду, очищение воздуха происходит через установленные внутри вытяжки угольные фильтра. Такой вариант незаменим на кухне, где нет вытяжного канала.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Популярные статьи  Печи для бани «Везувий»: модели и характеристики

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

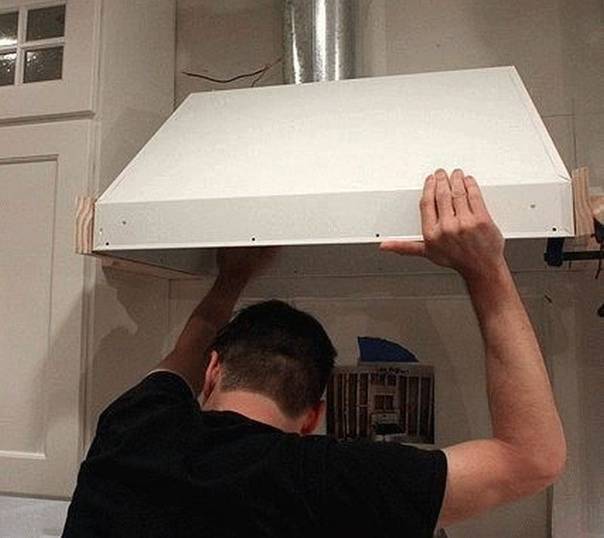

Некоторые советы перед установкой вытяжки

  1. Перед тем как произвести установку устройства, прежде всего, следует собрать мебель, если у вас встраиваемая модель, допускается монтаж электроприбора одновременно со сборкой мебели, но учтите место под нее должно заранее запланированной и размеченной.
  2. Проверить наличие розеток на кухне, если она расположена вдали от места крепления вытяжки, позаботьтесь о ее переносе или установите новую розетку, желательно рядом с вытяжным прибором, а в идеале чуть выше над ней. Так как шнуры у электроприбора довольно короткие, а использование удлинителей, для таких электроприборов нежелательно. Помимо того, розетка должна быть с заземлением, и предназначена только для подключения вытяжек.
  3. Определиться с высотой расстояния между плитой и прибором, обычно эти показатели производители указывают в инструкции, типовая рекомендованная высота для электроплит составляет 70 см, над газовой плитой 80 см.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха. Интересно: в РФ существует норма для воздухообмена на кухне

Согласно ей, воздух должен обновляться каждые 12 часов

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Как правильно организовать вытяжку в кухне с газовой плитой

На сегодняшний день практически все кухни в частных домах и квартирах оборудованы вытяжкой, и это проблема. Проблема не в самой вытяжке, а в том, что вентиляционные каналы далеко не всегда рассчитаны на ее применение. Стандартные воздуховоды в наших жилищах, имеют сечение 130х130мм, и их максимальная пропускная способность 180м3/ч. Но современные «зонты» имеют мощность, превосходящую пропускную способность в разы, и это крайне негативно влияет на работу общедомовой вентиляционной системы, а также вентиляции собственной квартиры.

Для того чтобы правильно организовать вентиляцию кухни с газовой плитой, нужно сделать ее смешанной, т.е. правильно совместить работу вытяжного «зонта» и естественной вентиляции. Это можно сделать двумя способами.

Как установить вытяжку на кухне

  1. Подключить воздуховод кухонной вытяжки в воздухоотводящий канал, выше решетки естественной вентиляционной системы. Причем, воздуховод должен быть направлен в шахту с поворотом вверх.
  2. Способ второй подразумевает подсоединение воздуховода кухонной вытяжки, выше отверстия естественной вентиляции, не заправляя его в шахту. Но при этом вентиляционная решетка должна быть оборудована обратным клапаном, чтобы он перекрывал решетку в момент работы вытяжного «зонта».

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

  1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
  2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
  3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
  4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
  5. В обязательном порядке должно быть заземление, сила тока — от 15А.
  6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
  7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп+ Hв + 5 , где:

  • Нвп: высота от вытяжки до плиты;
  • Нв: высота самой вытяжки (корпуса);
  • 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

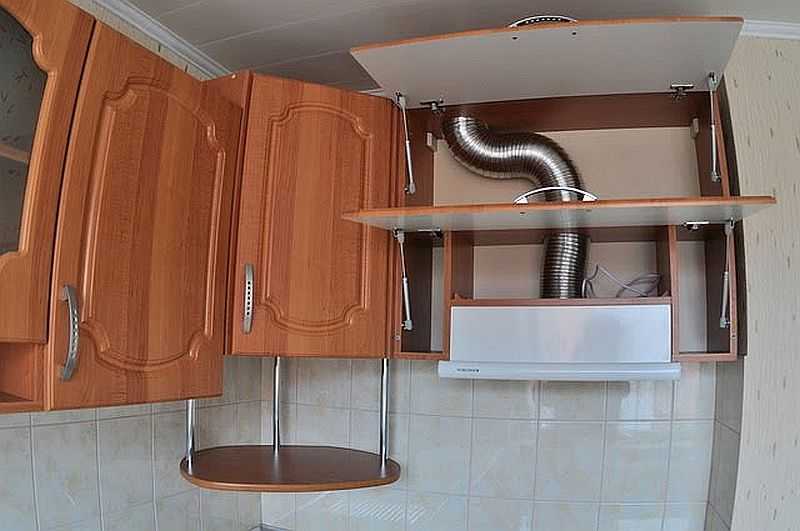

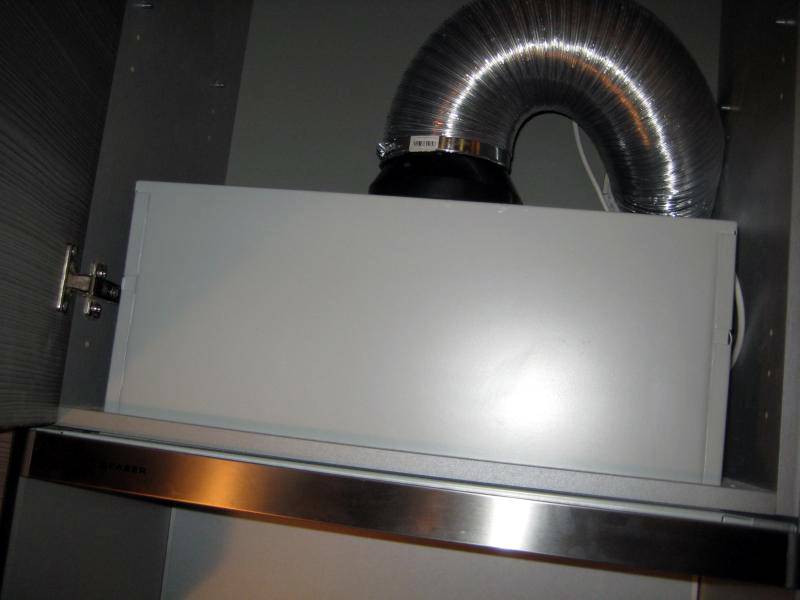

  1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
  2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
  3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
  4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

  1. Розетка должна устанавливаться на несгораемое основание.
  2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

  1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
  2. Присоединить через клеммники Wago (Ваго).
  3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Популярные статьи  Как правильно наносить декоративную штукатурку?

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Различия систем вентиляции и вытяжки

Многие путают вентиляцию с вытяжкой, наивно полагая, что это одно и то же. Что, установив вытяжной купол над плитой без вентилятора и соединив воздуховодом со штатным каналом вентиляционного блока, получат два в одном — и вентиляцию, и вытяжку. Будет ли работать такая вентиляция? Конечно, нет.

Во-первых, перекрыто основное отверстие вентиляционного канала воздуховодом. Во-вторых, купол вытяжки будет находиться приблизительно на середине высоты кухни, что значительно снижает эффективность естественной вентиляции. В-третьих, подобная система без вентилятора абсолютно бесполезна и не способна справиться с испарениями, большая часть которых вместе с теплым воздухом, минуя вытяжной купол, будет подниматься к потолку.

Существует два варианта, позволяющих использовать одновременно систему вентиляции и систему вытяжки. Дополняя друг друга, они создадут комфортный микроклимат на кухне:

  1. Использование вытяжки циркуляционного типа.
  2. Установка проточной вытяжки с обратным клапаном.

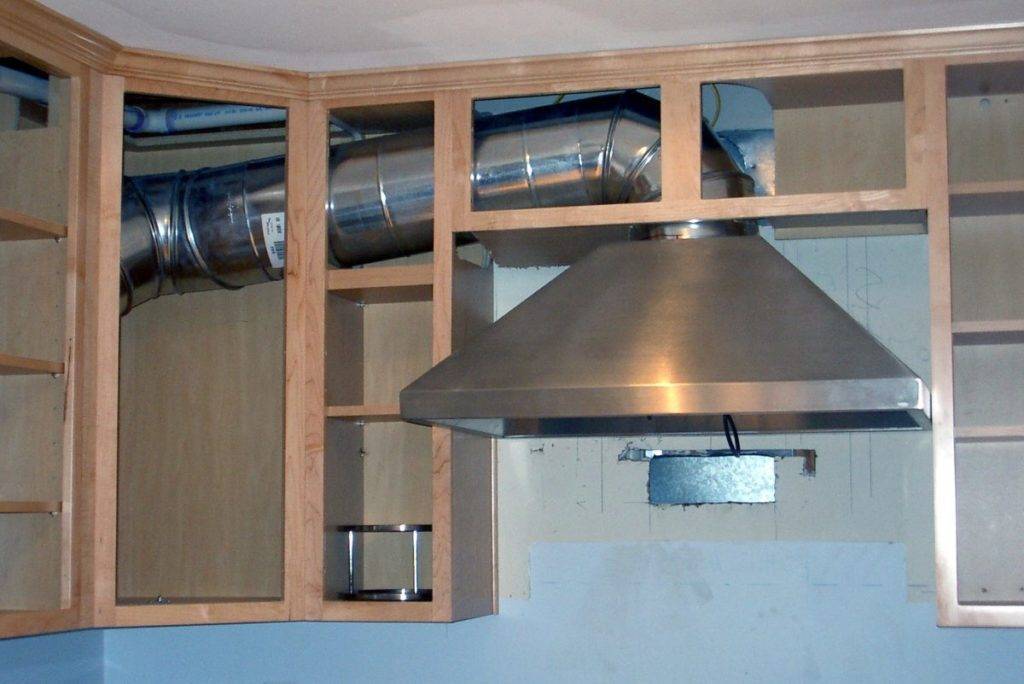

Куда и как выводить воздуховод

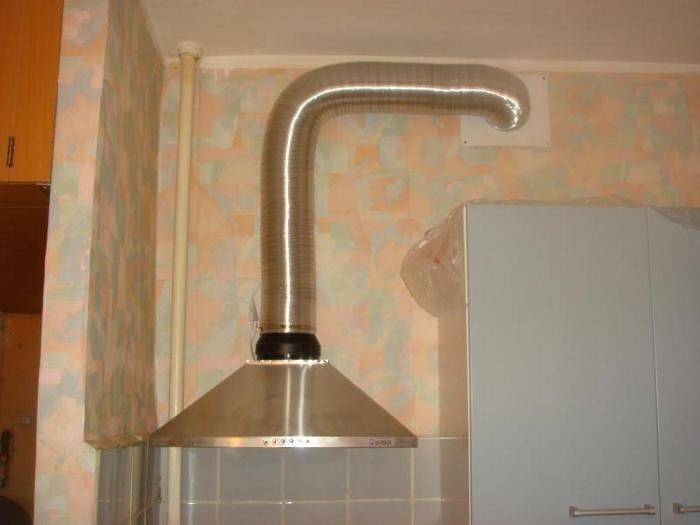

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

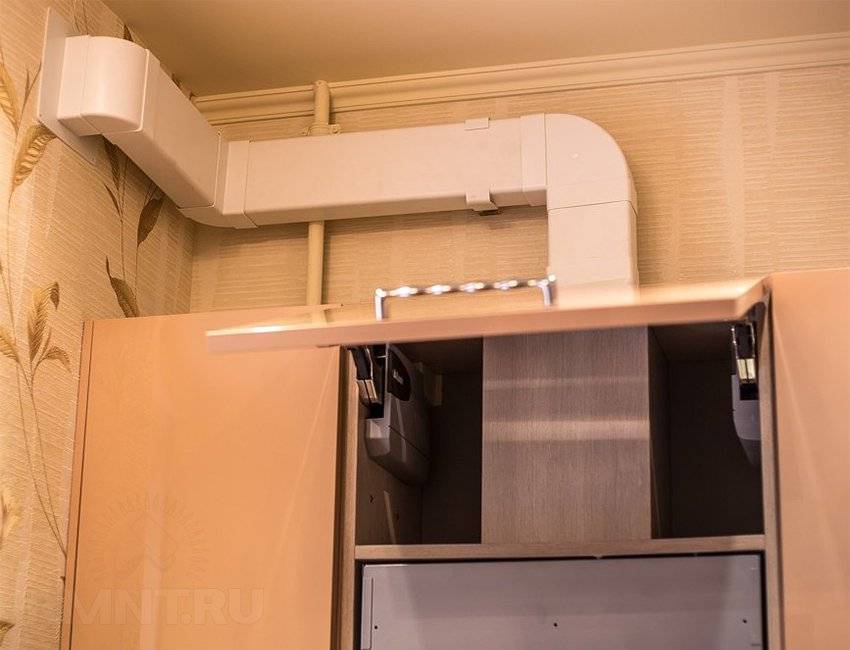

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

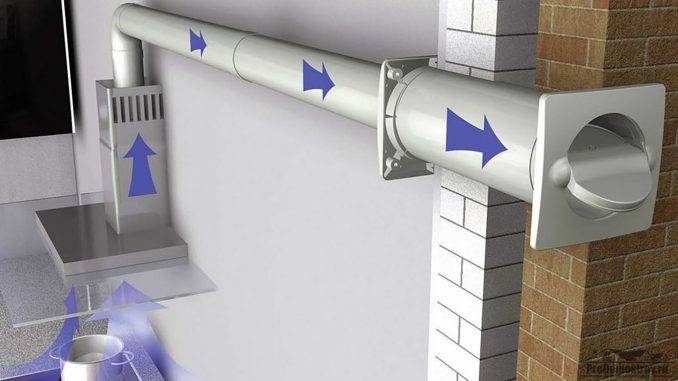

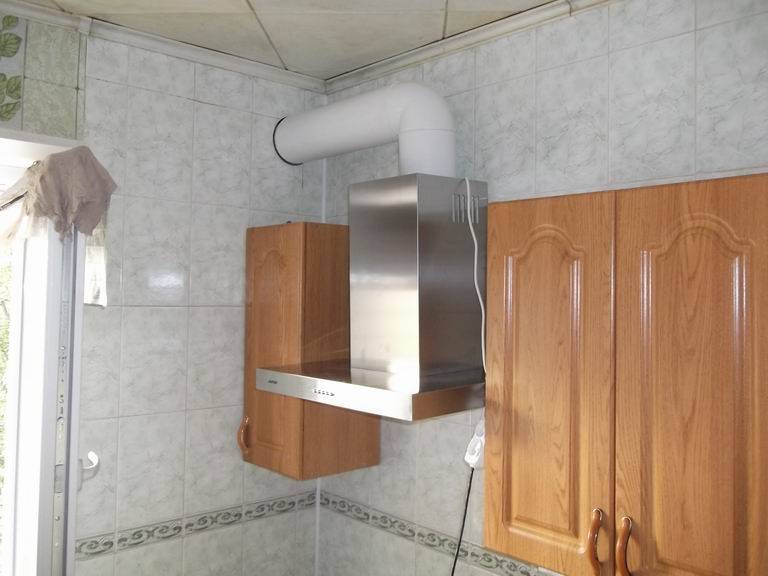

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

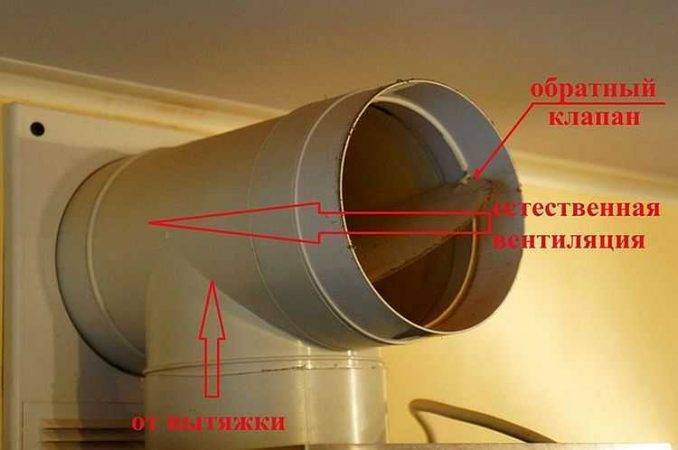

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Выводы и полезное видео по теме

Видео #1: Советы по выбору вытяжки на кухню:

Видео #2: Детальный разбор монтажа вытяжки с отводом воздуха в вентиляционную шахту:

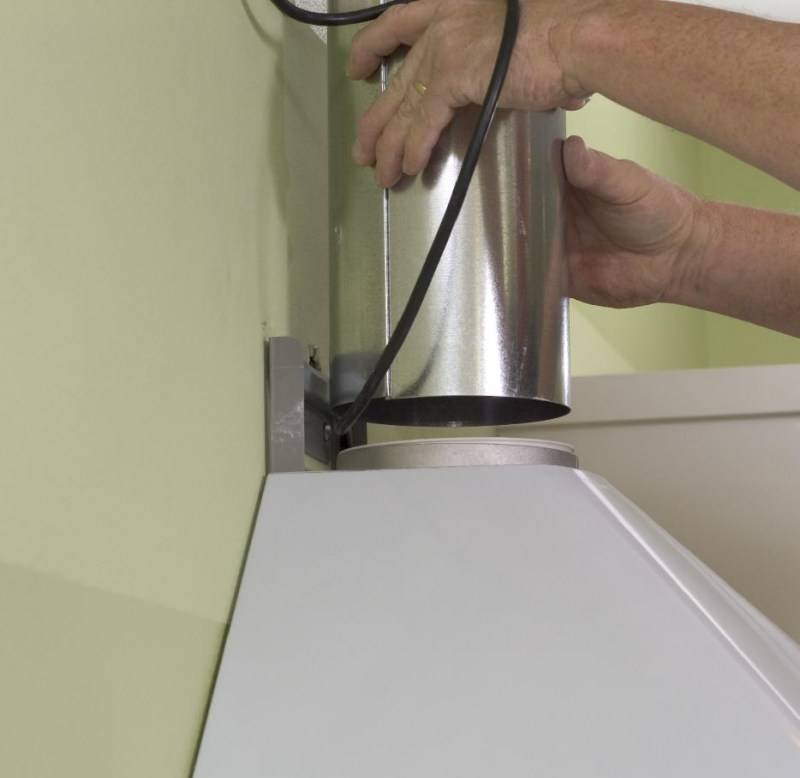

Видео #3: Установка воздуховода кухонной вытяжки:

Вытяжка для кухни с отводом воздуха в вентиляцию – это незаменимая техника, о покупке которой нужно задуматься в первую очередь. Ведь один раз потратившись и подробно разобравшись в видах вытяжных приборов можно добиться, чтобы новенькие обои и натяжной потолок не впитали различные неприятные запахи, а сам процесс готовки приносил только удовольствие.

Пишите, пожалуйста, комментарии и задавайте вопросы в расположенном ниже блоке. Расскажите, как вы выбирали вытяжное оборудование для обустройства собственной кухни. Оставляйте посты со своими мнением по вопросу, размещайте фото по теме статьи.

Куда и как следует выводить воздуховод

Довольно часто, особенно в условиях квартир, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, которая обеспечивает естественную циркуляцию воздуха. На самом деле, это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки перекрывается воздуховодом.

Как установить вытяжку на кухнеЗначительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Из-за этого, естественная циркуляция воздуха также пострадает. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, представленной на изображении выше.

Как вывести на улицу

Как установить вытяжку на кухнеОдин из примеров установки вытяжки на кухне с выводом воздуха через стену

Имеет смысл остановить свой выбор именно на таком варианте, проделав отверстие в стене, чтобы воздуховод выходил наружу. Конечно, пробить отверстие в несущей стене, толщина которой может составлять полметра, а то и больше, достаточно сложно, но допустимо, тем более что в наше время имеется такой инструмент.

Воздуховод выводится наружу и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно замазать раствором или запенить монтажной пеной, что более актуально в наше время.

Как установить вытяжку на кухнеТак выглядит обратный или антивозвратный клапан для воздуховодов

В случае появления обратной тяги, что бывает очень часто, вентиляционные решетки оборудуются обратным клапаном, который закрывается, если вытяжка не работает. Это ограничивает приток холодного воздуха в помещение. Особенно это актуально для холодного времени года. В летний период, наоборот, каждому хочется, чтобы в жилище было как можно больше свежего воздуха. Если обратного клапана не устанавливать, то в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Вывод кухонной вытяжки на улицу вместо общедомового вентканала

Как установить вытяжку на кухне
Watch this video on YouTube

Обеспечение естественной вентиляции

Как установить вытяжку на кухнеАнтивозвратный клапан для нормальной естественной вентиляции в кухне

Чтобы вытяжка не оказывала негативного влияния на естественный процесс вентиляции, можно собрать систему, с помощью тройника и обратного клапана. Обратный клапан следует установить таким образом, чтобы он закрывался при работе вытяжки и открывался под естественным потоком воздуха из помещения. Такая работа обеспечивается за счет несильной пружины, размещенной в самом клапане. Единственная проблема такой системы заключается в ее непривлекательном внешнем виде. Но это совсем не проблема, если ее можно разместить внутри навесного шкафа, тщательно замаскировав, тем более что занимает она не так уж и много места.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
