Монтаж печи-камина: как своими руками установить в доме камин

Монтаж

Если дом газифицирован, как правило, делается разветвление трубы для плиты и других устройств.

В большинстве домов на кухне предусмотрены дополнительные вентиляционные каналы. Если к ним не подключены какие-либо устройства, например, вытяжка, можно вполне подсоединить камин.

Камин на кухне

Важно понимать, что любые операции, в которых задействована централизованная подача газа, осуществляются либо в присутствии сотрудников городской (районной) газовой службы либо ими самими. Обязательно при вызове мастеров из иных организаций необходимо уведомлять службу газа о предстоящих работах

Только при санкционированном монтаже можно быть уверенным в безопасности.

Установка топки для камина

При сборке топки, соблюдайте все правила и нормативные акты, касающиеся национальных и европейских стандартов

Во время проведения работ, обратите особое внимание на положения, касающиеся пожарной безопасности, варианты использования материалов и размеры вентиляционных каналов

При сборке камина, важно обеспечить доступ к прочистке топки и дымохода. На схеме показаны отдельные элементы безопасности и элементы конструкции в стандартные и защищённые стены

1. Стены 2. Слой изоляции (дымоход) 3. Подключение дымохода 4. Слой изоляции (задняя стенка) 5. Конвекционная зона 6. Решетки для притока конвекции воздуха 7. Бетонная плита мин. 10 см 8. Потолок 9. Слой изоляции (пол) 10. Подача воздуха в камин 11. Короб камина 12. Изоляционный слой (потолок) 13. Сетки для извлечения конвекции воздуха 14. Защитный пол сделан из пожаробезопасного материала 15. Слой изоляции 16. Каминная облицовка 17. Зона излучения 18. Легковоспламеняющийся материал 19. Вентилируемая защита горючего материала 20. Защита стены 21. Противопожарная защита прохода дымового канала 22. Межсетевой экран из минерального материала 23. Мебель из сгораемых материалов — минимум 5 см от облицовки топки

На схеме показаны отдельные элементы безопасности и элементы конструкции в стандартные и защищённые стены. 1. Стены 2. Слой изоляции (дымоход) 3. Подключение дымохода 4. Слой изоляции (задняя стенка) 5. Конвекционная зона 6. Решетки для притока конвекции воздуха 7. Бетонная плита мин. 10 см 8. Потолок 9. Слой изоляции (пол) 10. Подача воздуха в камин 11. Короб камина 12. Изоляционный слой (потолок) 13. Сетки для извлечения конвекции воздуха 14. Защитный пол сделан из пожаробезопасного материала 15. Слой изоляции 16. Каминная облицовка 17. Зона излучения 18. Легковоспламеняющийся материал 19. Вентилируемая защита горючего материала 20. Защита стены 21. Противопожарная защита прохода дымового канала 22. Межсетевой экран из минерального материала 23. Мебель из сгораемых материалов — минимум 5 см от облицовки топки

Строение каминов

Перед тем, как собрать камин своими руками, следует изучить его строение. Основными конструктивными элементами любого камина является следующее:

Топка – место для закладки и сжигания топлива.
Сборник продуктов горения топлива, располагается непосредственно над топкой и направляет дым в специальный канал.
Дымоотводный канал.
В моделях с закрытой топкой имеется поддувальное отверстие.
Углубление, в котором хранят дрова.

Конструкция некоторых моделей предполагает наличие встраиваемых теплообменников, которые подсоединяются к системе водяного или воздушного отопления. В этом случае появляется возможность обогрева одной или двух комнат. Для таких каминов рекомендуется обустраивать закрытые топки. Это уменьшает напрасный расход тепла, и отопление становится более эффективным.

Вариант № 2. Сборка заводского комплекта

Заводские комплекты собирать гораздо легче, как правило, там есть схема установки камина, где каждая деталь пронумерована и показано ее конкретное место. Но есть тонкости, о которых инструкция умалчивает, мы же рассмотрим все пошагово.

Инструменты и материалы

Инструмента здесь нужно меньше:

Уровень строительный пузырьковый;
Гидроуровень;
Отвес, рулетка, карандаш;
Шпатель узкий;
Шпатель зубчатый (если планируется укладка плитки);
Перфоратор;
Молоток резиновый.
Шуруповерт.

В комплект для обустройства камина входит только сама топка и разборной корпус, монтажный набор нужно покупать отдельно, в частности вам понадобятся:

Саморезы и широкие шайбы к ним;
Дюбеля пластиковые под саморезы;
Мастика термостойкая;
Герметик термостойкий;
Плиты теплоизоляционные фольгированные 50 мм;
UD и CD профили под гипсокартон;
Лист гипсокартона;
2 декоративных решетки на вентиляционные окна.

Сборка комплекта

Иллюстрации	Рекомендации
	Вход в дымоходный канал. Детали сборных каминов чаще всего отливаются из гипса, вес конструкции относительно небольшой, поэтому такие камины часто устанавливают на верхних этажах коттеджей и врезают их в общий дымоход.
	Основание. Для обустройства основы здесь также используется керамогранит или напольная керамическая плитка. Укладываем на термостойкую мастику.
	Проверка комплектации. Перед тем как установить камин в доме, нужно проверить его комплектацию и целостность всех деталей. Для этого просто собираем конструкцию на сухую.
	Регулировка топки по уровню. В таких каминах топка, как правило, стоит на платформе. Для того чтобы выставить ее четко по горизонту на ножках платформы есть регулировочные болты.
	Клеим скотч. Если при монтаже блоков на пол мастика растечется и вы не уберете ее сразу, то потом соскрести ее будет проблематично. Поэтому для страховки я вначале собираю каркас на сухую и оклеиваю периметр блоков малярным скотчем, потом просто сорвем скотч и пол, останется чистым.
	Наносим мастику. Мастика наносится узким шпателем по центру контактной плоскости. Много накладывать не стоит.
	Установка блоков. Внутренние опорные блоки сначала нужно обвести карандашом по периметру, потом смазать мастикой и установить на то же место. Периметр наружных, лицевых блоков у нас уже оклеен малярным скотчем, здесь ничего отмечать не нужно.
	Проверка по уровню. Дальше блоки промазываются мастикой и собираются по номерам. Пока мастика не застыла, все элементы конструкции проверяются по уровню.
	Временная фиксация. Есть небольшая хитрость: мастика схватывается не сразу и чтобы после установки между блоками не появились щели, мы дополнительно фиксируем блоки малярным скотчем.
	Декоративная отделка. Как правило, корпус камина продается без наружной отделки, хозяева сами подбирают материал в зависимости от стиля интерьера. В данном случае мы использовали искусственный камень. Плитка кладется на ту же термостойкую мастику.
	Дымоходный короб. Этот вариант отличается только тем, что дымоход наплавлен в стену и нам, не нужно монтировать двухкамерный короб, достаточно одной камеры.

Особенности

Если принято решение об устройстве в доме камина, важно понимать разрушительные возможности агрегата, так как от этого будет зависеть безопасность устройства. Красота пламени в камине – лишь малая толика сложной системы

Каминная печь включает в себя много элементов, которые невидимы глазу. Ее части условно можно разделить на внешние (декорации) и внутренние, отвечающие за функциональную пригодность.

К функциональным частям относятся:

топка;
дымоход или дымосборник;
корпус, короб дымохода.

От каждой части очага зависит его энергетическая эффективность, а также тепловая отдача и срок службы. Для сборки камина подходят отдельные части, приобретенные в магазине, или созданные собственными руками из подходящих стройматериалов.

При сборке важно уделить внимание изоляции топки. Этот этап особенно важен, если дом построен из бруса или бревен. Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий

При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания

Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий. При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания.

Подготовка напольной поверхности

Установка банной печи на деревянный пол будет производиться без разборки перекрытия.

Ход работ:

На полу с соблюдающими правилами и нормами делают разметку будущего местоположения печки. Далее устанавливают предтопочный защитный лист. Размеры, которого равны 50 см в ширину и 70 см в длину. Защитный элемент бывает латунный, медный или стальной, размещают его перед дверцей топки.
Каждая методика установки рассматривается профессионалами в отдельности, исходя из индивидуальных особенностей. Например, если дверца металлической печи выходит на улицу либо в смежное помещение, понадобится дополнительная заливка бетонной смесью или укладка тротуарной плитки.
Плиту минерита требуемого размера укладывают на пол.
Шамотные или красные полнотелые кирпичи выкладывают в два ряда. Перед процессом укладки кирпичи погружают в емкости наполненные водой. При строительстве применяют огнеупорную смесь. Каждый ряд выставляется по уровню. Должно получиться монолитное основание с функцией предохранения пола от возгорания. Готовый «Подиум» по высоте не превысит 20 см.

Основание для банной печи из шамотного кирпича Источник prestig-dom.ru

При помощи термостойкого клея на горизонтальную кирпичную поверхность крепят защитный лист или керамогранитную плиту, которая способна выдержать высокую температуру и отлично смотрится в сооружении. Сборка и установка печного оборудования производится на основании через двое суток после его сооружения.
На пол перед топкой прикрепляют стальную панель.

Технология допускает монтировать печь на основание из минерита, базальтового картона, который сверху накрывают стальным листом или керамогранитом. Поверхность пола под очагом нагревается намного меньше, чем расположенные близко к нему стены. Поэтому пренебрежение правилами пожарной безопасности не допустимо.

Подача воздуха для горения

Каминной топки должны эксплуатироваться только в помещениях с достаточной подачей воздуха для горения.
Оборудование для отвода воздуха (например, вентиляционное оборудование, паровые и т.д), которое работает с каминной топкой в одной комнате, может влиять на подачу воздуха в камин. Убедитесь, что в комнате заданная разность давлений в помещении (не должна быть меньше показателя в 20Па).
Для бесперебойной работы, подача воздуха должна поступать к нижней части топки.
Для подачи воздуха рекомендуется использовать кратчайший маршрут и отклониться от
направления только в случае крайней необходимости.
Использовать схемы (см. профессиональные правила для специалистов — ТРОЛ) и определения сечения линий подачи воздуха

Основы самостоятельного изготовления

Для того чтобы точно знать, как обогреть дом камином, важно подробно ознакомиться с основными принципами, правилами и особенностями выполнения установочных работ:

В процессе установки и размещения, обязательно соблюдайте основные требования и нормы со стороны пожарной безопасности. Топочное отверстие 7е должно находиться близко к полу. Оптимальным расстояние считается 30-50 сантиметров от уровня пола;
Для создания качественной и подходящей сцепляющей массы нам понадобится песок, глина. Для фундамента дополнительно закупается щебень;
Дополнительный фундамент состоит из уложенного на самый низ листа огнеупорного металла. Далее вырытый котлован засыпается щебнем и производится утрамбовка;

Схема с подробным описанием каждого слоя фундамента под камин

Металлические прутья и арматура, являются залогом крепкого и надёжного фундамента

Для дополнительного сцепления и придания порочности, фундамент заливается цементом

Любой фундамент состоит из обязательной опалубки, которая в данном случае представлена листом рубероида, также можно использовать любые другие гидроизоляционные материалы;
Далее, котлован заполняется достаточно крупными камнями, зазоры между которыми заполняются щебнем. Производится утрамбовка (данный слой должен будет заканчиваться на расстоянии 70-80 миллиметров, не доходя до уровня пола);
Для залития и закрепления фундамента, он заливается подготовленным раствором, в составе которого находится песок и цемент. Производим выравнивание и накрываем фундамент полиэтиленом. Оставляем высыхать на 5-12 дней.

Выполнение кладочных работ

При выполнении кладочных работ, за основу берут следующие правила:

Первый ряд нужно укладывать прямо на подготовленный фундамент. В работе используется простой пластиковый шпатель, он позволяет производить хорошую утрамбовку раствора и избежать возникновения комков;
Для того чтобы обрамление печи было более устойчивым и прочным, кирпич на данном участке укладывается по принципу перемычки;
Облицовка поверхности может производиться любыми огнеупорными покрытиями. В целях защиты кирпич допускается покрыть специальным жаропрочным составом или краской;
Поверхность на расстоянии 800-1000 сантиметров около камина дополняется листом металла, который для придания эстетичности можно облицевать керамикой, камнем или изразцами. Данный элемент станет надёжной защитой от возгорания и случайного попадания в помещение искр и других продуктов горения;

Первый ряд укладывается на сам фундамент

Для сцепления используется раствор на основе глины

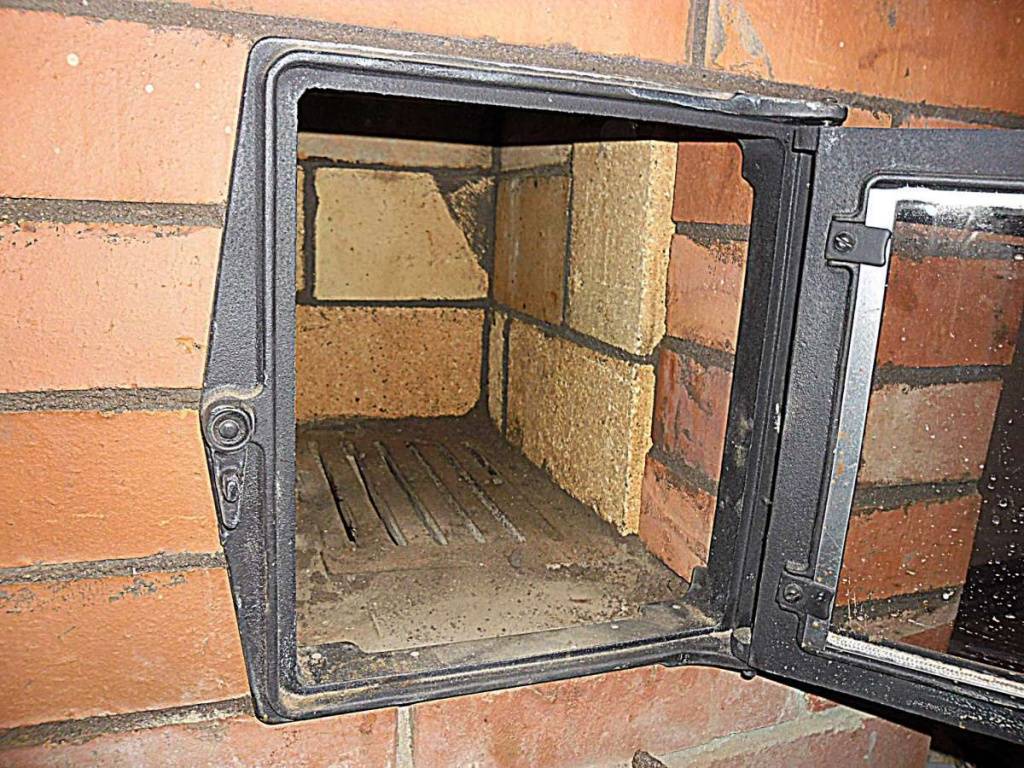

Применение простого и шамотного огнеупорного кирпича для кладки печи

Также топочную камеру можно изготовить из стали или чугуна. Стыки такой конструкции должны иметь толщину не менее 5-7 миллиметров. Это позволит им не деформироваться под весом основной кирпичной конструкции. Нижняя часть дополняется специальными жёсткими ребрами.

Основы самостоятельного изготовления

В процессе установки и размещения, обязательно соблюдайте основные требования и нормы со стороны пожарной безопасности. Топочное отверстие 7е должно находиться близко к полу. Оптимальным расстояние считается 30-50 сантиметров от уровня пола;
Для создания качественной и подходящей сцепляющей массы нам понадобится песок, глина. Для фундамента дополнительно закупается щебень;
Дополнительный фундамент состоит из уложенного на самый низ листа огнеупорного металла. Далее вырытый котлован засыпается щебнем и производится утрамбовка;

Схема с подробным описанием каждого слоя фундамента под камин

Металлические прутья и арматура, являются залогом крепкого и надёжного фундамента

Для дополнительного сцепления и придания порочности, фундамент заливается цементом

Любой фундамент состоит из обязательной опалубки, которая в данном случае представлена листом рубероида, также можно использовать любые другие гидроизоляционные материалы;
Далее, котлован заполняется достаточно крупными камнями, зазоры между которыми заполняются щебнем. Производится утрамбовка (данный слой должен будет заканчиваться на расстоянии 70-80 миллиметров, не доходя до уровня пола);
Для залития и закрепления фундамента, он заливается подготовленным раствором, в составе которого находится песок и цемент. Производим выравнивание и накрываем фундамент полиэтиленом. Оставляем высыхать на 5-12 дней.

Выполнение кладочных работ

При выполнении кладочных работ, за основу берут следующие правила:

Первый ряд нужно укладывать прямо на подготовленный фундамент. В работе используется простой пластиковый шпатель, он позволяет производить хорошую утрамбовку раствора и избежать возникновения комков;
Для того чтобы обрамление печи было более устойчивым и прочным, кирпич на данном участке укладывается по принципу перемычки;
Облицовка поверхности может производиться любыми огнеупорными покрытиями. В целях защиты кирпич допускается покрыть специальным жаропрочным составом или краской;
Поверхность на расстоянии 800-1000 сантиметров около камина дополняется листом металла, который для придания эстетичности можно облицевать керамикой, камнем или изразцами. Данный элемент станет надёжной защитой от возгорания и случайного попадания в помещение искр и других продуктов горения;

Первый ряд укладывается на сам фундамент

Для сцепления используется раствор на основе глины

Применение простого и шамотного огнеупорного кирпича для кладки печи

Также топочную камеру можно изготовить из стали или чугуна. Стыки такой конструкции должны иметь толщину не менее 5-7 миллиметров. Это позволит им не деформироваться под весом основной кирпичной конструкции. Нижняя часть дополняется специальными жёсткими ребрами.

Методы повышения эффективности кирпичного камина

Грамотное определение габаритов топки и правильное выполнение кладочных работ позволяет доводить КПД каминов с открытой топкой до 35%. Как правило, выше этот показатель не поднимается. Для удвоения эффективности конструкции ей сообщаются некоторые признаки печи – имеется в виду установка дверки. Чтобы при этом не пропала возможность наслаждаться горящим пламенем, дверку делают из жаропрочного стекла.

В таких случаях топка камина с дверкой нередко обладает «печной» конфигурацией. В результате этого достигается изменение в характере теплоотдачи, т.к. процент лучистой энергии на порядок падает (при увеличении степени нагрева массивной кладки). Данные тепловые накопления будут постепенно поступать в жилище на протяжении длительного времени после угасания пламени в топке печи-камина.

Другой вариант, как правильно установить печь камин, заключается в монтаже в кирпичную кладку каминной топки. Чтобы не допускать перегревания металлической конструкции, запрещается ее прямой контакт с кирпичом. В таких случаях при установке печи в доме своими руками на этом участке оставляют небольшой вентиляционный зазор. С функциональной точки зрения эту комбинацию можно назвать закрытой топкой в теплоемком кирпичном кожухе.

Облицовка стен изразцовой плиткой для печей

При установке камина или печи в загородных домах придется позаботиться о термоизоляции ближайших стен. В данном случае отгораживающий угол внутренней перегородки из ОСП был обшит плитами суперизола. Материал некрасив, поэтому решили облицевать его изразцовой плиткой для печей.

Стенки из суперизола облицованы изразцовой плиткой и установили печь-камин на заранее подготовленное место

	Плитку решили класть без армирующей сетки, а чтобы обеспечить лучшее сцепление плитки и основания, использовали «Бетоконтакт» — акриловую грунтовку с включением мелких камешков. Для надежности поверхность покрыли дважды, с перерывом в сутки. Для укладки плитки применили термостойкую клеящую мастику. Обычно ее наносят на одну из клеящих поверхностей слоем от 0,5 до 1 мм, но не более 2 мм. В данном случае ее наносили непосредственно на плитку — пятью точками.
	Кладку начали снизу от угла. В данном случае не пришлось выставлять горизонтали, так как напольная плитка уже была уложена и служила ориентиром. Толщину швов регулировали с помощью обычных крестиков для укладки кафельной плитки 1 мм.
	Плитку и толщину швов подбирали таким образом, чтобы избежать подрезки. Однако в верхней части перегородки, возле потолочной балки, без подгонки не обошлось. Для этого предварительно изготовили бумажную выкройку. С ее помощью наносили резы по плиткам.
	Спустя 24 часа удалили крестики, смочили швы водой и с помощью резинового шпателя заполнили их затирочной смесью. Смесь разбавляли специальной латексной добавкой для цементных смесей, улучшающей технические свойства затирки, в частности, повышающей ее устойчивость к деформационным нагрузкам в виде резких перепадов температуры.
	Через 10 минут с помощью влажной губки тщательно очистили плитку от следов затирки. Чтобы улучшить процесс гидратации цемента, содержащегося в затирочной смеси, через несколько часов после затирки дополнительно увлажнили швы.
	Края изразцовой кладки и торцы стенки окантовали деревянными уголками и плинтусом, сочетающимися с половым плинтусом. Для этой цели можно использовать специальные пластиковые или металлические планки для кафельной плитки, дающие красивый ровный край.

Топочная камера своими руками

Металлическая каминная топка своими руками может быть изготовлена даже в том случае, если вы ранее не занимались сборкой подобных конструкций. В том чтобы данный процесс был проделан безошибочно, поможет следующая инструкция.

Подготовительный процесс:

Выбранный участок перед началом установки и монтажа необходимо герметизировать и изолировать специальными огнеупорными материалами (стены и пол);
Лучшие отделочные материалы как для напольного, так и настенного покрытия – это кирпич, природный и искусственный камень, керамическая плитка;

Примерка топочной камеры к частично собранному кирпичному порталу

Присоединение дымохода к очагу

Пошаговое руководство сборки кирпичного обрамления

В целях создания дополнительной безопасной эксплуатации топочной камеры, необходимо устелить на напольное покрытие лист, сделанный из качественного металла и хорошо закрепить его;
Пол и перекрытие должны иметь между собой дополнительную изоляцию. Это может быть базальтовая вата, которая хорошо выдерживает температуры до 600-800 градусов;
Топочная камера должна иметь закруглённые очертания (кладка с каждым рядом должна постепенно уменьшаться);
Раствор используемый для сцепления кирпича удаляется простой губкой;
Для того чтобы очаг в таком кирпичом обрамлении имел достаточную мощность и хорошую теплопроводность, боковины должны иметь толщину 5-7 сантиметров, а задняя часть 8-10;
После установки в обрамление металлической топки (для классического дровяного варианта), необходимо соединить её с дымоходом специальными хомутами. Все стыки и соединения запениваются специальными герметиками.

Изготовление топочной камеры:

Если у вас недостаточно опыта работы с металлом и нет подходящего профессионального инструмента, лучше всего доверить данный процесс профессионалу или просто купить уже готовую модель;
Закрытые топочные камеры требуют установки дополнительной герметизации напольной поверхности теплоизоляционными материалами;
За основу возьмите строительные металлические уголки. С их помощью необходимо собрать раму, имеющую прямоугольный тип. Для дополнительного удобства и устойчивости заранее предусмотрите наличие ножек. Произведите закрепление конструкции к подготовленному кирпичному порталу;
Используя листы металла, выполните сборку ящика аналогичной прямоугольной формы. Данный элемент будет исполнять роль топочной камеры и отсека в котором будут храниться дрова. Конструкция должна иметь не менее двух слоёв- стенок. Это сделает её более надёжной и мощной;
Устанавливаем и закрепляем дверцу. Для открытых очагов можно обойтись простой кованой решёткой, купить которую можно в специализированном магазине или сделать на заказ;
Для создания дымохода используются круглые блоки или трубы. Для стыковки и скрепления элементов между собой используются раструбы, а швы и стыки дополнительно герметизируются. Для выполнения переходов и изгибов применяется специальное колено. Дымоход дополнительно фиксируется к стенам хомутами или кронштейнами;
Каждый узел проходящий через перекрытия, необходимо дополнительно изолировать стекловатой или картоном.

Профессиональные чертежи одной из возможных вариаций сборки

Чертёж камина мета для ознакомления с моделью

Чертежи одной из вариаций для самостоятельного изготовления

Профессиональная сборка чугунного камина

Монтаж чугунной топочной камеры на этапе ремонта и строительства: самый удобный и простой вариант

Установленный в кирпичный портал металлический очаг

Для визуального ознакомления с примерами сборки очага, рекомендуем просмотреть фото готовых проектов.

Топки чугунные для каминов имеют более высокую эффективность и мощность, однако отличаются своим большим весом, в то время как металлическое имеют более оригинальный и разнообразный дизайн, небольшой вес, но менее долговечны и имеют среднюю мощность. Для того чтобы выбрать подходящий вариант постарайтесь решить, какие характеристики и особенности для вас играют более важную роль!

Про вывод дымохода и печных труб

Если есть возможность лучше сделать кирпичный дымоход и для стальных печей. В этом случае, обложив стальную трубу кирпичом, получается дополнительная поверхность отопления помещения. Кирпич будет нагреваться от температуры выходящих газов и постепенно отдавать тепло помещению. Эта конструкция предохранит хозяев от ожогов при касании трубы. Внутренняя поверхность стальной трубы гладкая, поэтому снижается риск быстрого отложения толстого слоя сажи и частых чисток каналов.

Возле плиты перекрытия можно переходить на сэндвич–трубы или простые стальные. В плите перекрытия делается отверстие, в него проводится отрезок дымохода. Затем это место обматывается слоем минеральной ваты или другого теплоизоляционным материалом и закрывается слоем декоративной отделки.

Все детали через определенное расстояние фиксируются к стене с помощью хомутов с саморезами. Для выхода через крышу потребуется сделать в ней отверстие и установить специальную муфту или обмотав слоем теплоизоляции. С внутренней стороны отверстие заделывается монтажной пеной или жаростойкими герметиками. С наружной используется слой герметика и основного покрытия крыши.

Труба дымохода выводится над коньком крыши на расстояние от 1000 мм и закрывается защитным козырьком. Если дымоход выходит недалеко от стены, верхний срез трубы должен находиться на линии отклонения по горизонтали от конька на 100.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.
