Особенности теплого пола Caleo

Конструкция инфракрасного пола

ИК теплый пол — это способ обогрева, происходящий за счет нагревания электричеством нагревательных элементов пленки. Инфракрасный нагреватель изготовлен из двух частей, элемент для нагрева сделан их токопроводящих полосок с расстоянием друг от друга в 16 мм, исполненных с применением технологии Carbon NanoTube.

Особенности теплого пола CaleoЭлектроэнергия поступает по серебряно-медным проводам, пленка с двух сторон герметическая и ламинирована противопожарным полимером, который к тому же имеет стойкость к влажности и атмосферным воздействиям и хорошо изолирован. Подсоединяется он к электросети параллельно через установленный отдельно терморегулятор.

Если повредить инфракрасную пленку механическим путем то, перестанет функционировать только поврежденное место, а вся остальная система будут нормально работать.

В своем домовладении имеет смысл ставить теплый инфракрасный пол, особенности, конструкции которого равномерно распределяют нагрев полов и поддерживают стабильную температуру воздуха в комнатах.

Технология монтажа

Установка кабельного отопления требует последовательных действий:

  • Подготовка основания пола, которое должно быть идеально ровным. Для этой цели используется сам фундамент для пола. Его изначально выравнивают при помощи стяжки и строительных смесей (гипсовая или цементная).
  • Теплоизоляция необходима для уменьшения выхода тепла. Особенно она рекомендуется для холодных полов (балкон, подвал, гараж). Пенополистирол, пробковый агломерат, стиродур прекрасно подойдут для этой роли. Теплоизоляцию делают без лишних воздушных подушек. Именно это может стать причиной поломки отдельного кабеля или всей системы.
  • В комнатах, где происходит соприкосновение пола с водой (баня, сауна, ванная), гидроизоляция обязательна. Для этой цели подойдет обычная полиэтиленовая пленка.
  • Теплоизоляция и гидроизоляция заливается смесью из воды, песка и цемента (в соотношении 3: 2: 1).

Особенности теплого пола Caleo

  • Чтобы тепло равномерно распределялось по напольному покрытию, стяжку накрывают специальной фольгой или металлической сеткой. Также это используется для того, чтобы не происходило перегрева кабеля, неравномерного распределения температуры.
  • Перед установкой кабеля укладывают монтажную ленту. Благодаря имеющимся скобам, она надежно крепит кабель.
  • Прикрепление нагревательных элементов к монтажной ленте. Датчик температуры измеряет температуру, а терморегулятор управляет температурой обогрева поверхности. Кабели укладывать таким образом, чтобы между ними было расстояние не меньше 50 мм.
  • Уложенную конструкцию заливают цементной смесью. Рекомендуется минимальная толщина заливки 0,5 см-5 см.
  • После полного высыхания цементной стяжки можно приступать к напольному покрытию (кафель, ламинат, керамическая плитка).

Особенности теплого пола CaleoОсобенности теплого пола Caleo

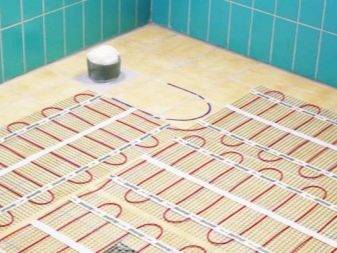

Установка нагревательных матов отличается своей простотой и удобством:

  • подходит под любое напольного покрытия;
  • можно уменьшить, разрезав с помощью ножниц;
  • в наличии имеется самоклеящийся клей, который надежно фиксирует.

Укладывают нагревательные маты на грунтованную поверхность фундамента, которую предварительно очищают от загрязнений. Также не должно быть неровностей и трещин.

За счет самоклеящегося клея маты не смещаются. Между канавками кабеля укладывают гофротрубу. Другой конец подводят к стене для подключения нагревательного кабеля и термодатчика к терморегулятору.

Чтобы избежать проблем, необходимо уделить внимание следующим рекомендациям:

  • Подключать датчик обогрева в общую сеть только после полного высыхания стяжки (через 5 дней).
  • Датчик терморегулятора не заливать стяжкой. Его установку проводят в гофрированной трубе и на расстоянии от пола 30 см. Выйдя из строя, его можно будет без особых усилий починить.
  • При покупке комплекта под определенное напольное покрытие обязательно учитывайте мощность нагревательного элемента. Некоторые напольные материалы могут плохо проводить тепло, либо покрытие придет в негодность. В ванной комнате мощность кабелей должна быть 120Вт/квадратный метр. В жилых помещения 100Вт/метр квадратный.

Особенности теплого пола CaleoОсобенности теплого пола Caleo

  • Обязательно вымерять необходимую длину кабеля, ведь отрезать его категорически запрещено. Поэтому уменьшить не получится.
  • Необходимо проверять данные сопротивления во время подключения электрического кабеля.
  • Прежде чем укладывать кабель, необходимо нарисовать схему с учетом расстояния до стен. Расчет необходимого материала зависит от площади комнаты, отапливаемой зоны и тяжелой мебели на ножках. Имеются виды кабелей, которые не предназначены под тяжесть.
  • Рассчитать шаг укладки можно по формуле: h (шаг укладки, см) = (S площадь, м* 100) / (L длина кабеля, м).

Особенности теплого пола CaleoОсобенности теплого пола Caleo

Настройка и установка системы обогрева пола не имеет сложностей. Правильно выполненные инструкции дают возможность долговременному служению.

Особенности теплого пола Caleo

Инструкция по монтажу теплого пола Caleo

Заранее продумайте, где на стене будет находиться терморегулятор.

Приготовьте ровную и чистую основу под укладку на неё термоплёнки.

На подготовленную поверхность укладываем теплоотражающий материал. Между термопленкой и теплоотражающим материалом не должно быть воздушного промежутка.

Листы теплоотражающего материала крепим на скотч. При помощи скотча также соединяем листы между собой.

Для уменьшения длины проводов контакты на термоплёнке должны быть направлены в сторону стены, на которой будет находиться терморегулятор.

Раскладываем термоплёнку медной полосой вниз на теплоотражающий материал.

Особенности теплого пола Caleo

Установите контактный зажим на медную токонесущую полосу термопленки. При установке смотрите, чтобы одна сторона зажима находилась внутри её, а другая поверх медной полосы – снаружи.

Зажимаем пассатижами контактный зажим. Применяйте контактные зажимы входящие в комплект тёплого пола Caleo или аналогичные.

Особенности теплого пола Caleo

Теперь необходимо линии отреза медной шины, включая серебряные контакты заизолировать. Для этих целей применяют короткую, разрезанную на 2 части, битумную изоляцию входящую в набор изоляции.

Термопленку крепим на теплоотражающем материале скотчем воизбежание её сдвига.

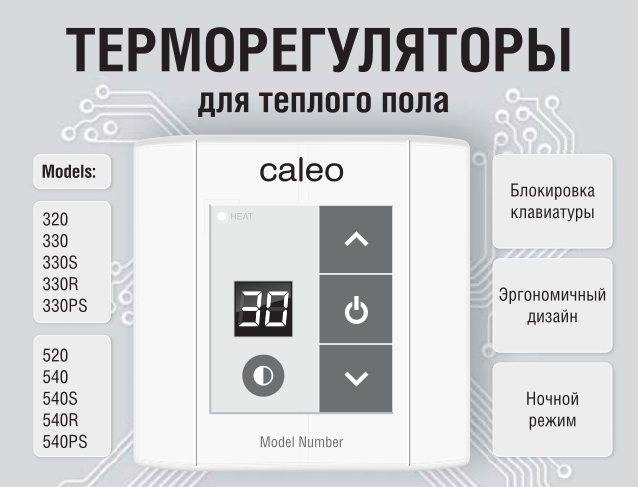

Устанавливаем терморегулятор на стену вблизи с розеткой в доступном и удобном для Вас месте. Терморегулятор к электросети можно подключить непосредственно к проводке стационарно или как бытовой электрический прибор, при помощи вилки включаемой в розетку.

Далее укладываем монтажные провода.

Для удобства монтажа в комплекте находятся провода двух цветов. Монтажные провода необходимо располагать с одной стороны помещения и желательно так, чтобы основной пучок проходил под плинтусом.

Также провода можно уложить в сделанное углубление в теплоотражающем материале.

Особенности теплого пола Caleo

Зачистите концы проводов для подключения их к контактным зажимам. Вставьте провод в контактный зажим и зажмите его пассатижами. Проверьте, чтобы провод был хорошо закреплен.

Особенности теплого пола Caleo

Теперь нужно заизолировать места подключения к термопленке входящими в её комплект отрезками изоляции. Для изоляции одного соединения используем два отрезка.

Пример можно посмотреть в конце полосы, там уже установлена изоляция.

Серебряные контакты тоже должны полностью быть заизолированы по всему срезу.

Убедитесь еще раз в качественной изоляции всех соединений и линий отреза.

Подключаем, согласно схеме входящей в комплект тёплого пола, провода к терморегулятору.

Особенности теплого пола Caleo

Устанавливаем датчик температуры пола под термопленку снизу нагревательного элемента. Крепим его при помощи битумной изоляции.

В теплоотражающем материале делаем углубление, чтобы избежать неровностей напольного покрытия. Если используете мягкие напольные покрытия, то датчик температуры тёплого пола необходимо устанавливать в том месте где будет наименьшая на него нагрузка.

Заключительным этапом является подключение электропитания к терморегулятору электрического пола caleo, которое осуществляется специалистом электриком. И помните, что подключение устройств мощностью более 2кВт должно производиться через отдельный автомат.

Популярные статьи  Напольная плитка: преимущества, характеристики, маркировка, советы по выбору

Теперь можно протестировать всю систему тёплого пола. При включении температуру пола необходимо установить не более 30 °С.

  1. Проверьте, чтобы все полосы термопленки нагревались.
  2. Проверьте отверткой-индикатором места подключения проводов к термоплёнке и изоляцию линии отреза.
  3. В местах соединения не должно быть нагревания и искрения.

Поверх теплого пола для дополнительной защиты уложите полиэтиленовую пленку. Места соединения плёнки заизолируйте при помощи скотча.

В случае настилки ламината можно применить специальную подложку поставляемую вместе с ним.

Какую задачу решает клапан подпитки

Собственно, клапан автоподпитки, конструкция которого предусматривает два или три входа, и призван поддерживать в доме тепловой баланс при наличии нескольких контуров.

Клапан может быть двухходовым, рассчитанным на подмес к холодной воде кипятка. Увеличивая или уменьшая поток горячей воды, мы и получаем теплоноситель с той или иной температурой.

Регулируется этот процесс при помощи термоголовки, установленной на клапане. Она прекрасно справляется с защитой системы от чрезмерного нагревания, но сам клапан имеет не слишком большую пропускную способность.

Особенности теплого пола Caleo

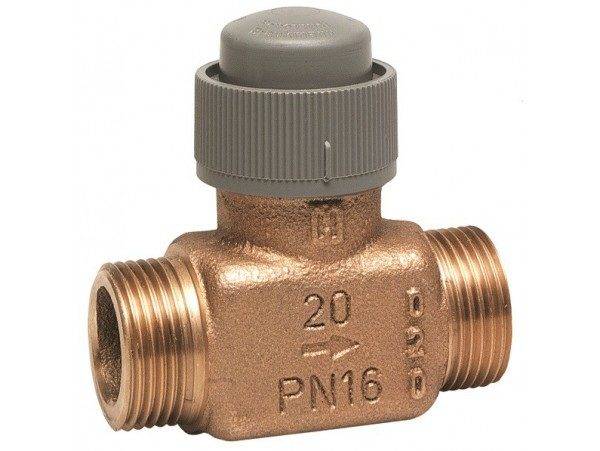

Клапан с двумя ходами

Поэтому двухходовые устройства ставят, в основном, при небольших площадях обогрева. Сами по себе они очень надёжны, и могут подключаться по параллельной схеме, если нагревательных контуров несколько.

Её недостаток заключается в том, что горячая вода в таком случае распределяется неравномерно, поэтому при устройстве многоконтурного отопления устанавливают в основном клапаны с тремя входами. Вот о них и поговорим более подробно.

Возможности трёхходового клапана

Принцип функционирования этого клапана совсем другой. В нём есть термосмесительный узел, в котором и определяется температура проходящей через него воды. Если она слишком горячая, открывается заслонка на трубе с холодной водой, путём подмешивания которой и организуется охлаждение (если помните, в двухходовом клапане всё происходит наоборот).

Особенности теплого пола Caleo

Клапан автоподпитки на 3 хода

Как только температура потока снижается до заданного значения, проход на холодной трубе закрывается. Правда, при первичном запуске горячей воды, в такой системе могут появляться резкие температурные скачки, что не есть хорошо для любого трубопровода.

Но достоинств у 3-х ходового клапана всё же больше:

  1. Он позволяет не только смешивать потоки с разной температурой, но и перенаправлять их. Но главное всё же то, что при этом можно получать теплоноситель со стабильно заданной температурой.
  2. В зависимости от комплектации клапан может управляться как вручную, так и автоматически. Ручной прибор внешне похож на обычный шаровый кран – разве что имеет три патрубка.

А вот модели, в которых предусмотрена автоматика, можно настроить так, чтобы температура устанавливалась с учётом удалённости контура от котла – то есть, с поправкой на остывание теплоносителя.

Особенности теплого пола Caleo

Соответственно, сама система работает при этом более эффективно – особенно, когда вместо термоголовки на клапан установлен сервопривод, учитывающий ещё и температуру воздуха в комнате.

Особенности теплого пола Caleo

Трехходовой клапан в схеме

Работа системы с сервоприводом

Сервоприводом называют прибор, оснащённый выдвижным механизмом (штоком), располагаемым в верхней части его корпуса. Он устанавливается либо на отдельный клапан, либо на входы в распределительный коллектор тёплого пола, что хорошо видно на картинке.

Особенности теплого пола Caleo

Элементы системы с названиями

Особенности теплого пола Caleo

Управляется прибор посредством термостата, на котором и задаётся необходимая температура. Регулятор очень чувствителен к её изменениям, с его помощью настройка производится более точно, чем это возможно сделать посредством термоголовки.

На термоголовке при регулировке можно ориентироваться только по штрихам с цифрами, в которых без паспорта изделия и не разберёшься. Термостат удобен уже тем, что у него есть нормальный дисплей, который показывает температуру в цифрах, в градусах Цельсия. Прибор может быть как электрическим, так и работать по принципу радио.

Таблица 1. Схематичное функционирование электронного термостата

Вид термостата Пояснение

Монтажные отверстия термостата

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

Особенности теплого пола CaleoWatch this video on YouTube

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Особенности теплого пола Caleo

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

Особенности теплого пола Caleo

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

  • давление в рабочем состоянии — максимальное значение 10 бар;
  • температурный уровень — +90 градусов (максимум);
  • диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

  • диаметр изделия — 1 или 1, 25 дюйм;
  • количество отводов — от 3 до 12;
  • давление (рабочее значение) — 10 бар;
  • максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.

Особенности теплого пола Caleo

Модельная линейка изделий Калео

Любую отопительную систему характеризуют несколько факторов:

  • удельная мощность, которая показывает сколько тепла можно получить на единице площади. Системы работают в двух режимах: максимальном и комфортном. Если в первом варианте она работает на полную мощность с максимальным потреблением электроэнергии, то во втором – мощность рассчитывается индивидуально, то есть учитывается: имеется ли основная отопительная система, оптимальный температурный режим, есть ли тепловые потери и в каком количестве.
  • прочность покрытия к механическим нагрузкам;
  • оснащены ли определенные участки механизмом саморегулирования и т. д.

Широкий модельный ряд Caleo позволяет подобрать модификацию, которая подходит для каждого конкретного помещения.

Популярные статьи  Двери из массива ольхи

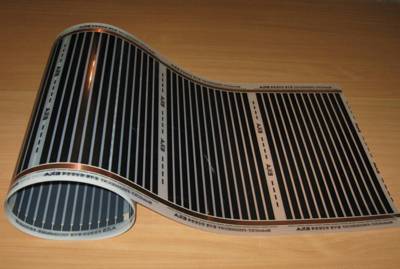

Line. Это распространенный тип пленочных систем, поскольку он отличается простотой, надежностью и приемлемой стоимостью конструкции. Основная сфера применения – вспомогательный нагрев.

Технические характеристики:

  • Удельное потребление электроэнергии — 130 Вт/м².
  • Ширина подложки термопленки – 50 см.
  • Максимально возможная длина 1-й полосы – 12 м.

В комплект вместе с пленкой поставляются контактные зажимы, электропроводка для подключения к терморегулятору и битумная изоляция, рассчитанная на определенную квадратуру

Последнее немаловажно при профессиональном монтаже

Стоимость комплекта зависит от площади рулона и может составлять от 1090 руб (1 м²) до 22 тыс.руб. (20 м²)

Grid. Эта модель имеет уникальную антиискровую серебряную сетку, которая отлично подходит для установки в «мокрых» помещениях. Установка этого элемента не дает образоваться статическому разряду между полосами из карбона.

Сетка устанавливается еще в процессе производства пленки, поэтому ее наличие не сказывается на повышении трудоемкости монтажа.

Внимание

Для этой модели теплого пола характерны повышенные показатели удельной теплоемкости, по сравнению с Line. В зависимости от конструкции она может составлять от 67 до 220 Вт/м². При стандартной ширине 50 см длина рулона также зависит от потребляемой мощности.

Технические характеристики:

  • Удельное потребление электроэнергии — 67, 150 и 220 Вт/м².
  • Ширина подложки термопленки – 50, 80 100 см. в зависимости от модели.
  • Максимально возможная длина 1-й полосы: 11 м (67 и 150 Вт), 8 м – для 220 Вт.

Эти показатели влияют на продажную стоимость продукции. Для самых простых комплектаций она может составлять 1300 руб., а термопленка предназначенная для большой площади монтажа может стоить до 23 тыс. руб. (ширина 1 м; площадь — 20 м²,; удельная теплоемкость – 220 Вт/м²).

Комплектация почти полностью совпадает с Line, за исключением наличия компакт-диска с технической информацией и рекомендациями по установке.

Gold и Platinum

Одним из вопросов, представляющих особую важность при проектировании систем этого типа, безусловно, считается возможность максимально сократить энергопотребление. Не остался в стороне от решения этой проблемы и производитель Caleo

Уже в моделях серии Gold стала возможной саморегуляция системы в соответствии с потребляемой мощностью. Здесь работает механизм, позволяющий с возрастанием температуры уменьшать потребление электроэнергии.

Искрозащитную сетку снабжают вставками из полимеров, которые «подстраиваются » под температуру внешней среды, то есть параллельно с ее изменением меняются и их характеристики. Эта разработка снижает электропотребление примерно на пятую часть от номинального.

Самым высоким коэффициентом энергосбережения обладают инфракрасные системы серии Platinum, которые позволяют использовать в 6 раз меньше электроэнергии.

Плюсы и минусы

С точки зрения специалистов, при точном соблюдении указанных в инструкции условий монтажа, инфракрасный тёплый пол Caleo обладает рядом важных достоинств. Он:

  • Экономичен. Это касается как процесса укладки, для которой не требуется обустройства бетонной стяжки и сложных слоёв изоляции, так и дальнейшей эксплуатации. Расход электроэнергии значительно ниже, если сравнивать с прочими устройствами обогрева аналогичной мощности.
  • Надёжен и долговечен. Даже если часть системы получает повреждения, остальная продолжает функционировать.
  • Экологически безопасен, поскольку не выделяет в атмосферу веществ, способных нанести вред здоровью или вызвать аллергические реакции.
  • Тонок. После его установки высота пола увеличивается незначительно.

Однако инфракрасная (ИК) плёнка обладает и рядом недостатков, наиболее существенными из которых следует считать:

  • Значительную стоимость. Несмотря на то что затраты на приобретение материалов окупаются, высокие ценники способны отпугнуть некоторых покупателей, не знакомых с особенностями оборудования.
  • Сложность монтажа. Если вы решите купить тёплый пол Caleo, нужно понимать, что специалисты, которые будут заниматься его укладкой, должны обладать определёнными профессиональными навыками.

Большинство жалоб на пожароопасность продукции компании из Южной Кореи связано с тем, что в ходе выполнения работ по обустройству системы обогрева были допущены серьёзные ошибки.

Технология устройства теплого пола.

Кабельные теплые полы.

Особенности теплого пола Caleo

Нагревающим элементом этого теплого пола является специальный кабель. Монтаж кабеля производится на теплоизоляционную подложку с отражающим металлическим экраном. Вся конструкция после установки заливается бетоном толщиной от 30 до 100 мм. Так как температура кабеля не превышает 75 градусов, его можно использовать с любым типом напольного покрытия. Защитный экран предохраняет от вредного электромагнитного излучения. В основном, производители выпускают кабельные теплые полы в соответствии с мировыми стандартами безопасности. К кабельным теплым полам возможно подключение терморегулятора. Недостаток такой отопительной системы в очень сложном демонтаже и ремонте кабеля в случае повреждения.Производители кабельных теплых полов: DEVI A/S, Ceilhit, Теплолюкс. Energy, Nexans.

Стержневые теплые полы Unimat (Юнимат).

Особенности теплого пола Caleo

Нагревающим элементом стержневого теплого пола Unimat (Юнимат) являются гибкие высокотехнологические композитные стержни. Выполнены они на основе аморфного углерода (карбона), графита и серебра. Стержневой теплый пол Unimat (Юнимат) в сборе представляет из себя термомат (гибкий) с токопроводящими черными шинами и с большим количеством нагревательных стержней. (шаг 100 мм.) По сравнению с кабельным теплым полом, производители заявляют экономичность в 60%

При монтаже теплого пола очень важно заранее продумать о местоположении мебели, чтобы потом не произошел перегрев в том месте пола, на котором стоит мебель. Так вот со стержневым полом Unimat (Юнимат), вы можете не беспокоиться об этой проблеме. Перегрев от так называемого запирания мебелью стержневому теплому полу Unimat (Юнимат) не страшен

Стержневой теплый пол Unimat (Юнимат) относится к инфракрасному обогреву. А это значит, что он не только не вреден для здоровья человека, но даже полезен

Перегрев от так называемого запирания мебелью стержневому теплому полу Unimat (Юнимат) не страшен. Стержневой теплый пол Unimat (Юнимат) относится к инфракрасному обогреву. А это значит, что он не только не вреден для здоровья человека, но даже полезен.

Пленочный теплый пол Caleo (Калео)

Особенности теплого пола Caleo

Пленочный теплый пол Caleo (Калео) имеет следующие конкурентные преимущества по сравнению с кабельным и стержневым теплыми полами. Оба последних типа теплых полов относятся к так называемым полам «мокрой» укладки. А это значит, что их нужно укладывать в стяжку или клей. И демонтаж или ремонт таких теплых полов будет крайне затруднен. Другое дело с пленочными полами Caleo (Калео). Нагревательный элемент в пленочном теплом поле вмонтирован между 2-мя слоями пленки, которая обработана электрическим коронным разрядом. Нагреватель пленка позволяет произвести монтаж теплого пола даже под ковролин или ламинат. А самое главное, что при этом нет необходимости делать стяжку. А это дает возможность монтировать пленочный теплый пол Caleo (Калео) на этапе косметического ремонта. Производители пленочных теплых полов: Teplofol (Теплофол), Green Life, Ebeco Heating Film, Calorique.

Популярные статьи  Преображение старой сталинки в стильный лофт + фото до и после

Отрицательные характеристики

Посетив магазин, вы сможете выбрать продукцию компании Caleo, теплые полы данной фирмы имеют и некоторые недостатки. Их необходимо рассмотреть до приобретения. Таким образом, проведение монтажных работ хоть и является достаточно легким процессом, однако предполагает наличие у мастера навыков. Установку можно произвести самостоятельно, однако специалисты советуют обратиться за помощью к профессионалам.

Нельзя не выделить и минус, который выражен в том, что выводы для питания расположены под покрытием. Если произойдет поломка системы, то возникнет необходимость демонтировать всю конструкцию. Среди отрицательных особенностей — дороговизна материала. Однако следует учесть, что вы будете экономить электроэнергию в процессе эксплуатации. Это указывает на ту возможность, что затраты на материалы со временем окупятся.

Особенности теплого пола Caleo

Виды инфракрасных пленочных теплых полов

Если говорить о популярной карбоновой пленке, то различают два вида теплых полов – это полосатые и со сплошным напылением. Оба вида можно резать на отрезки, но при перегорании линии на полосатом карбоне, перестает греть весь отрезок, в то время как при сплошном напылении это практически незаметно. К тому же пленка со сплошным карбоновым напылением более равномерно разогревает поверхность. Это может практически не ощущаться при ходьбе по такому полу, но тепловизор это явственно показывает.

Видно, насколько неравномерен прогрев от водяного теплого пола

Сейчас появились и саморегулирующиеся пленки корейского производства. При перегреве определенной части, теплоотдача в этой точке уменьшается. Но стоимость такого «удовольствия» высока – около 3400 руб./м.

Инструкция по монтажу теплого пола Caleo

Заранее продумайте, где на стене будет находиться терморегулятор.

Приготовьте ровную и чистую основу под укладку на неё термоплёнки.

На подготовленную поверхность укладываем теплоотражающий материал. Между термопленкой и теплоотражающим материалом не должно быть воздушного промежутка.

Листы теплоотражающего материала крепим на скотч. При помощи скотча также соединяем листы между собой.

Далее разрезаем термоплёнку по специальным линиям отреза на нужные нам размеры. Линии разреза расположены через каждые 17,4 см. Для уменьшения количества точек подключения резать плёнку нужно на максимально возможную длину (но не более 8 пог.м).

Для уменьшения длины проводов контакты на термоплёнке должны быть направлены в сторону стены, на которой будет находиться терморегулятор.

Раскладываем термоплёнку медной полосой вниз на теплоотражающий материал.

Установите контактный зажим на медную токонесущую полосу термопленки. При установке смотрите, чтобы одна сторона зажима находилась внутри её, а другая поверх медной полосы – снаружи.

Зажимаем пассатижами контактный зажим. Применяйте контактные зажимы входящие в комплект тёплого пола Caleo или аналогичные.

Теперь необходимо линии отреза медной шины, включая серебряные контакты заизолировать. Для этих целей применяют короткую, разрезанную на 2 части, битумную изоляцию входящую в набор изоляции.

Термопленку крепим на теплоотражающем материале скотчем воизбежание её сдвига.

Устанавливаем терморегулятор на стену вблизи с розеткой в доступном и удобном для Вас месте. Терморегулятор к электросети можно подключить непосредственно к проводке стационарно или как бытовой электрический прибор, при помощи вилки включаемой в розетку.

Далее укладываем монтажные провода.

Для удобства монтажа в комплекте находятся провода двух цветов. Монтажные провода необходимо располагать с одной стороны помещения и желательно так, чтобы основной пучок проходил под плинтусом.

Также провода можно уложить в сделанное углубление в теплоотражающем материале.

Зачистите концы проводов для подключения их к контактным зажимам. Вставьте провод в контактный зажим и зажмите его пассатижами. Проверьте, чтобы провод был хорошо закреплен.

Теперь нужно заизолировать места подключения к термопленке входящими в её комплект отрезками изоляции. Для изоляции одного соединения используем два отрезка.

Пример можно посмотреть в конце полосы, там уже установлена изоляция.

Серебряные контакты тоже должны полностью быть заизолированы по всему срезу.

Убедитесь еще раз в качественной изоляции всех соединений и линий отреза.

Подключаем, согласно схеме входящей в комплект тёплого пола, провода к терморегулятору.

Устанавливаем датчик температуры пола под термопленку снизу нагревательного элемента. Крепим его при помощи битумной изоляции.

В теплоотражающем материале делаем углубление, чтобы избежать неровностей напольного покрытия. Если используете мягкие напольные покрытия, то датчик температуры тёплого пола необходимо устанавливать в том месте где будет наименьшая на него нагрузка.

Заключительным этапом является подключение электропитания к терморегулятору электрического пола caleo, которое осуществляется специалистом электриком. И помните, что подключение устройств мощностью более 2кВт должно производиться через отдельный автомат.

Теперь можно протестировать всю систему тёплого пола. При включении температуру пола необходимо установить не более 30 °С.

  1. Проверьте, чтобы все полосы термопленки нагревались.
  2. Проверьте отверткой-индикатором места подключения проводов к термоплёнке и изоляцию линии отреза.
  3. В местах соединения не должно быть нагревания и искрения.

Поверх теплого пола для дополнительной защиты уложите полиэтиленовую пленку. Места соединения плёнки заизолируйте при помощи скотча.

В случае настилки ламината можно применить специальную подложку поставляемую вместе с ним.

Выводы

Мониторинг мнений о пленочных нагревателях позволяет сделать следующие выводы:

  • пленочные ИК-нагреватели не рекомендуется монтировать под плитку, во влажных помещениях и на стяжку; вместе с тем – это отличный способ организовать подогрев деревянного пола;
  • система, как и комплекс на основе карбоновых стержней, не сушит воздух;
  • Calorique и Caleo – продукты класса премиум, функционирующие надлежащим образом как минимум 5 лет;
  • Rexva, Naos, ТермоДар и Heat Plus – доступные модели, ресурс работы которых чаще ограничивается 2-3 годами.

Анализ отзывов о стержневых карбоновых теплых полах показал, что:

  • система действительно обладает свойством самостоятельно регулировать мощность в зависимости от градиента температур в определенном месте;
  • комплекс оказывает несущественное влияние на температуру окружающего воздуха;
  • потребление электричества на 20 % ниже, чем у системы с кабельными матами;
  • продукция под брендами Unimat и Excel обладает надлежащим качеством, но при этом следует остерегаться подделок.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
