7 советов, какие трубы для вентиляции в частном доме выбрать

Металлические вентиляционные трубы

7 советов, какие трубы для вентиляции в частном доме выбрать
нарезка заготовок для металлических труб

Металлические и жестяные трубы для вентиляции производят из:

  • оцинкованной черной листовой стали толщиной 0,5 – 1,2 мм;
  • стали нержавеющей AISI 304, 321, 316, 430. Толщина листа 1 – 5 мм;
  • алюминия;
  • гальванизированной стали;
  • тонколистной черной стали.

Из листового алюминия вентиляционные трубы делают редко, чаще используется фольга. Трубы для вентиляции диаметром до 50 см изготавливают из жести 0,55 мм толщиной. Элементы больших диаметров выполняют из листовой стали толщиной от 0,7мм.

Плюсы жестких металлических труб:

  • долговечны, прочны;
  • гладкая внутренняя поверхность труб обеспечивает хорошую аэродинамику;
  • на гладких стенках не скапливается грязь, пыль и копоть;
  • выдерживают высокое давление и температуру;
  • благодаря высоким гигиеническим качествам используются на объектах с повышенными требованиями к санитарии;
  • выдерживают воздействие агрессивных сред.

Сравним некоторые характеристики труб из различных материалов.

Материал Минимальная температура Максимальная температура
Нержавеющая сталь -40 +500 (кратковременно до +700)
Алюминий (гибкий неизолированный) -40 +130
Оцинковка -40 +80 (кратковременно до +200)
Черная сталь -40 +800-900
ПВХ -20 +70
ППУ +130 (кратковременно до +150)

Таблица 1. Диапазоны рабочих температур вентиляционных труб из разных материалов

Оцинковка. Согласно нормам ГОСТ, трубы из оцинкованной стали разрешено использовать в местностях с любыми климатическими условиями для любых типов вентиляции за исключением транспортировки агрессивных газо- и воздушных смесей. От коррозии трубы спасает слой цинка и даже на поврежденных местах при взаимодействии с кислородом образуется защитная пленка.

Нержавейка. Нержавеющие трубы для вентиляции пригодны для транспортировки агрессивных воздушных смесей, горячих паров и газов. Трубы выдерживают высокие температуры и очень долговечны, поэтому на производствах чаще устанавливают вентиляцию из нержавеющей стали. Для обеспечения пожарной безопасности нержавеющие вентиляционные трубы дополнительно оборачивают минеральной ватой.

7 советов, какие трубы для вентиляции в частном доме выбрать
спирально-навивные трубы вентиляции

Черная сталь. Трубы из черной стали устанавливают в системах вентиляции, аспирации и дымоудаления. Они отличаются повышенной жаро- и огнестойкостью, более жесткие по сравнению с оцинкованными или нержавеющими. За счет сварных швов трубы из черной стали герметичны.

Характеристики воздуховодов из черной стали:

  • производятся из холоднокатной малоуглеродистой или горячекатной черной стали;
  • толщина металла 1,5 мм; 1,4 мм; 1,2 мм;
  • длина трубы от 125 см до 250 см;
  • соединение труб фланцевым методом.

Сварные трубы из черного железа выпускают с круглым или прямоугольным сечением. Изнутри и снаружи трубы грунтуют.

Расчет вентиляционных каналов

Удаление примесей и загрязненного воздуха — это процедура, позволяющая поддерживать оптимальную влажность в помещениях, устранять неприятные запахи и предотвращающая критическое превышение уровня углекислого газа. Для обеспечения постоянного оттока вредных веществ из помещений создается система воздуховодов с различными параметрами по сечению, высоте и конфигурации. Для кухни, ванной комнаты и подвала предусмотрена вытяжка. Проект обеспечивается притоком свежего воздуха из окон гостиной, специальными отверстиями в стенах или дверях.

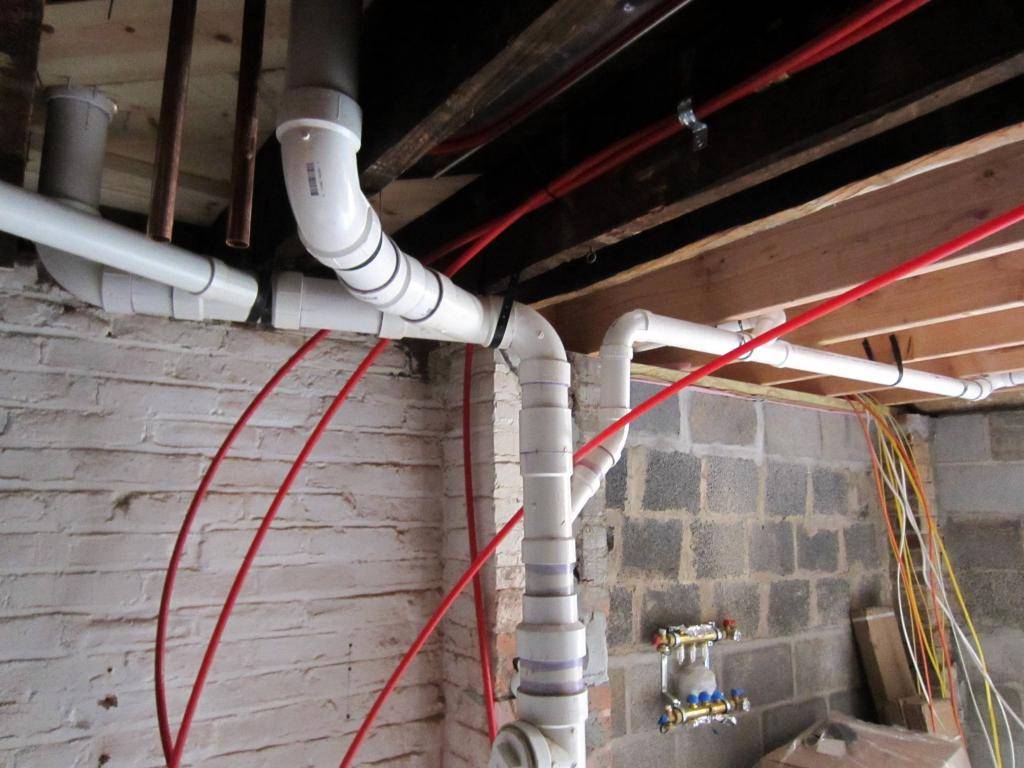

Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена как замена изношенной или поврежденной канализации. Для монтажа воздуховодов используются изделия круглого, прямоугольного или квадратного сечения. Размеры воздуховодов должны быть подобраны таким образом, чтобы обеспечить хороший дренаж загрязняющих веществ даже при неблагоприятных погодных условиях.

При выполнении расчетов необходимо соблюдать следующие критерии:

  • поперечное сечение канала — не менее 100 мм;
  • общая длина горизонтальных участков — не более 300 см;
  • количество прямых углов — не более 2;
  • доступ для очистки каналов;
  • пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.

Если ванная комната и кухня находятся далеко друг от друга, запустите их отдельно. Иначе в одной из комнат не будет достаточной осадки.

Самопроветривание, независимо от места установки, должно осуществляться в соответствии с требованиями СНиП 2.08.01-89 с изменениями от 30 апреля 1993 года. № 18-12, № 2 от 11 октября 1994 года. № 18-21 и № 3 от 3 июня 1999 года. № 42.

Система отвода отработанных газов должна устанавливаться с учетом этих положений:

  1. Установка вентилятора для обеспечения принудительной эвакуации загрязненного воздуха является обязательной. По возможности добавляются функции автоматизации.
  2. Установка проникающего элемента через крышу для обеспечения его герметичности. Вентиляционная пробка устанавливается за проникающим элементом для защиты канала от атмосферных осадков, мусора и мелких животных.
  3. Разница в высоте между воздухозаборниками разных приборов не должна превышать 200 см. Запрещено соединять в одну трубу трубы от топочных и отопительных приборов.
  4. Высота над коньком скатной крыши составляет 50 см и более, а над плоской — 150 см.
  5. Расстояние до дымохода не менее 200 см. В холодном климате приточно-вытяжная вентиляция изолирована для подогрева поступающего воздуха и предотвращения образования конденсата.

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

7 советов, какие трубы для вентиляции в частном доме выбратьДля нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

  1. Проектировка вентиляции.
  2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
  3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
  4. Из крупных труб собирается вентиляционный стояк.
  5. Сборка и монтаж воздуховодов.
  6. Подключение всех веток между собой.
  7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
  8. Установка вентиляторов и клапанов, если они предусмотрены.
  9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

  • Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
  • Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
  • Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

  • Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
  • Все размеры переносятся на схему.
  • Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
  • Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
  • Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.
Популярные статьи  Фигурный потолок: дизайн, виды (натяжной, из гипсокартона и др.), геометрические, криволинейные формы

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

7 советов, какие трубы для вентиляции в частном доме выбратьВоздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

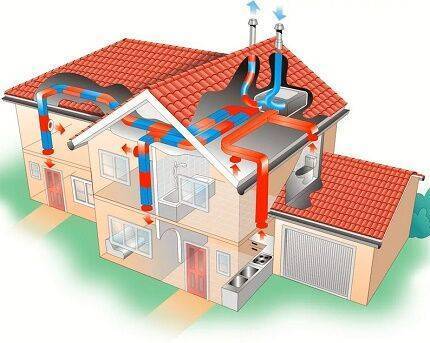

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Форма и размеры сечения трубы

Гофрированные трубы имеют круглое сечение, пластиковые – круглое или прямоугольное. Меньшим сопротивлением обладают трубопроводы из круглых труб, за что пользуются популярностью. Прямоугольные трубы смотрятся эстетичнее, их проще собирать и можно располагать у самой стены.

7 советов, какие трубы для вентиляции в частном доме выбрать

Наиболее часто применяют следующие трубы:

  1. Круглые, диаметр (мм): 100, 120 – обычно указываемый в инструкции диаметр вентиляционной трубы для вытяжки; 125 и 150 – также часто применяются пользователями.
  2. Вентиляционные прямоугольные трубы для вытяжки имеют следующие размеры, высота х ширина (мм): 55х110, 60х122, 60х204.

Калькулятор необходимой производительности вентиляции для вытяжки на кухне

Если вам необходимо рассчитать вентиляцию для жилых помещений воспользуйтесь онлайн калькулятором производительности воздухообмена.

Важные особенности монтажа

Ошибки при сборке и монтаже приточного вытяжного трубопровода могут перечеркнуть предыдущие старания по правильному подбору вытяжки, расчету необходимого сечения применяемых труб, выбору необходимых переходных и соединительных элементов

Чтобы вытяжная система работала правильно, следует обратить внимание на такие моменты ее монтажа:

  • Собранная конструкция трубопровода не должна иметь прогибов. Если устанавливается гофрированная труба – ее растяжка должна быть максимальной.
  • Вся вытяжная система должна заземляться для отвода статического электричества.
  • Чтобы не повредить воздухоотвод при его прохождении через стены, используются специальные переходники и гильзы.
  • Места всех соединений (между трубами, трубы и вытяжки, трубы и переходника вентиляционной шахты) обязательно должны быть обработаны герметиком.
  • Загибы гофрированной трубы до радиусов, которые меньше диаметра применяемой гофры, снизят давление и, следовательно, эффективность работы системы отвода воздуха.
  • Оптимальный трубопровод вытяжной системы имеет минимум изгибов и поворотов, его длина – до 3 м, углы изгибов – тупые.
  • При большой длине воздуховода из гофры, через 1-1,5 м его необходимо фиксировать хомутами для предотвращения возможного раскачивания при работающей вытяжке.
  • Для соединения трубопровода с полостью вентиляционной шахты используйте специальную рамку с решеткой для приточной вентиляции, фланцем для крепления трубы и обратным клапаном. При работе вытяжки клапан закрыт и не допускает попадания загрязненного воздуха обратно в помещение. Когда вытяжка не работает, клапан открыт – происходит свободная циркуляция воздуха.

Поворот трубы под острым углом или на 90° неизменно понизит производительность всей системы на 10%. Несколько таких изломов сделают ее работу малоэффективной, хотя вытяжное оборудование будет работать с перегрузкой. Если нельзя изменить линию пролегания трубы, желательно увеличить ее сечение и мощность вытяжки.

Советы по выбору пластиковых воздуховодов

Обычно пластиковые вентиляционные трубы не так просто замаскировать, поэтому рекомендуется заранее предусмотреть их месторасположение при установке навесных шкафов. Отличный вариант – это вытяжка и трубы, встроенные непосредственно в каркас кухонного гарнитура. Некоторые мастера по монтажу подвесных потолков также предлагают свои услуги по проектированию и обустройству вентиляции. Хорошо в таком случае подойдет многоуровневый потолок. Если разместить нижний уровень по всему периметру, то все коммуникации будут скрыты.

Для проверки работоспособности установленных труб можно воспользоваться тонкой бумагой, подойдет даже туалетная. Для этого нужно немного открыть форточку и приложить бумажный отрезок к затяжной решетке. Если бумага примет вертикальное положение, то можно считать, что вентиляция смонтирована качественно.

Популярные статьи  Какие обои подойдут для маленькой комнаты?

При проверке вентиляции на кухне и в ванной можно воспользоваться этими же способами. Нормальная циркуляция воздуха в указанных помещениях должна быть не меньше 25 м³/ч. Если анемометр определяет меньшие показатели, а вытяжка находится в исправном состоянии, то рекомендуется увеличить приток воздуха, иначе из-за повышенной влажности на стенах образуется плесень, а по квартире начнут распространяться неприятные запахи.

Основными причинами неисправности вентиляции можно выделить следующие:

  • ошибки на этапе проектирования – в этом случае придется переустановить вытяжку с учетом обязательных требований к системе воздухообмена;
  • засор канала вентиляции – для устранения проблемы можно самостоятельно снять и прочистить решетку или обратиться к специалисту.

Чтобы вентиляционная система оставалась в исправном состоянии долгие годы, нужно соблюдать следующие условия эксплуатации:

  • следить за состоянием фильтров и вовремя их менять;
  • оборудовать вытяжку на высоте от 65 до 70 см от варочной поверхности;
  • периодически проверять мотор на наличие жира, при необходимости удалять его;
  • включать технику заблаговременно до приготовления пищи;
  • устранять загрязнения на корпусе мягкой губкой с минимальным использованием бытовой химии;
  • расположить розетку для включения таким образом, чтобы провод устройства не перегревался во время работы плиты.

Вентиляционная система из пластиковых труб – это удобный и доступный вариант, не нуждающийся в особом уходе, исправно служащий долгие годы и имеющий все же больше преимуществ, чем недостатков.

Технология установки не покажется сложной даже начинающему мастеру, но расчет необходимых показателей и проектирование лучше доверить специалисту. Только тогда вентиляция будет эффективно поддерживать микроклимат в помещении, защитит жильцов квартиры от вдыхания несвежего воздуха и сопутствующих заболеваний, убережет покрытие стен и потолков помещений от быстрого износа.

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

  1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
  2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

7 советов, какие трубы для вентиляции в частном доме выбрать

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

7 советов, какие трубы для вентиляции в частном доме выбрать К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

7 советов, какие трубы для вентиляции в частном доме выбрать

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

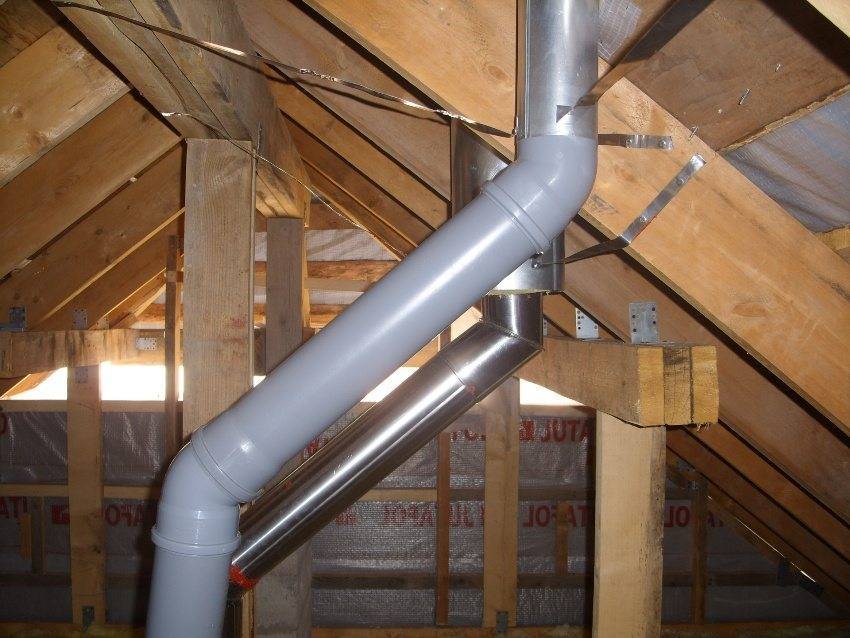

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком — вентиляционным отражателем, который защищает от атмосферных осадков.

Общие санитарные требования в ГОСТ 30494-2011

Сборник утвержденных государством стандартов по созданию комфортной среды обитания в жилых объектах.

Показатели для воздуха в жилых апартаментах:

  • температура;
  • скорость перемещения;
  • доля влажности воздуха;
  • суммарная температура.

В зависимости от заявленных требований при расчетах применяют допустимые или оптимальные величины. Ознакомиться их полным составом можно в Таблице № 1 вышеуказанного норматива. Сжатый вариант для примера приводится ниже.

Для жилой комнаты допустимы:

  • температура – 18о-24о;
  • процент влажности – 60 %;
  • скорость перемещения воздуха – 0,2 м/сек.

Для кухни:

  • температура – 18-26 градусов;
  • относительная влажность – не нормируется;
  • быстрота продвижения воздушной смеси – 0,2 м/сек.

Для ванной, туалета:

  • температура – 18- 26 градусов;
  • относительная влажность – не нормируется;
  • темп движения воздушной среды – 0,2 м/сек.

В теплый сезон показатели микроклимата не нормируются.

Оценка температурной среды внутри комнат производится по обычной tо воздуха и результирующей. Последняя величина является собирательным показателем tо воздуха и радиационной tо помещения. Ее можно рассчитать по формуле в Приложении А, замерив нагрев всех поверхностей в комнате. Более простой способ – измерить шаровым термометром.

7 советов, какие трубы для вентиляции в частном доме выбратьДля правильного измерения температурных данных и отбора проб на определение органолептических показателей воздушной массы следует участь направление потоков приточной и вытяжной части системы

Загрязнение  воздуха внутри жилища определяется содержанием двуокиси углерода – продукта выдыхаемого людьми во время дыхания. Вредные выделения от мебели, линолеума приравниваются к эквивалентному количеству СО2.

По содержанию данного вещества классифицируют внутренний воздух и его качество:

  • 1 класс – высокое – допуск двуокиси углерода 400 и ниже см3 в 1 м3;
  • 2 класс – среднее – допуск углекислого газа 400 – 600 см3 в 1 м3;
  • 3 класс – допустимое – допуск СО2 – 1000 см3/м3;
  • 2 класс – низкое – допуск диоксида углерода 1000 и выше см3 в 1 м3.

Нужный объем наружного воздуха для системы вентиляции определяют расчетом по формуле:

L = k×Ls, где

k – коэффициент эффективности распределения воздуха, приводится в таблице 6 ГОСТа;

Ls – расчетное, минимальное количество наружного воздуха.

Для системы без принудительного вытяжения  k = 1.

Детально с выполнением расчетов для обеспечения помещений вентиляцией ознакомит следующая статья, прочитать которую стоит как заказчикам стройки, так и владельцам проблемного жилья.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Популярные статьи  Варианты внутренней отделки каркасных домов

7 советов, какие трубы для вентиляции в частном доме выбратьДля того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

7 советов, какие трубы для вентиляции в частном доме выбратьПоток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

7 советов, какие трубы для вентиляции в частном доме выбратьЕсли стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

7 советов, какие трубы для вентиляции в частном доме выбратьДля того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

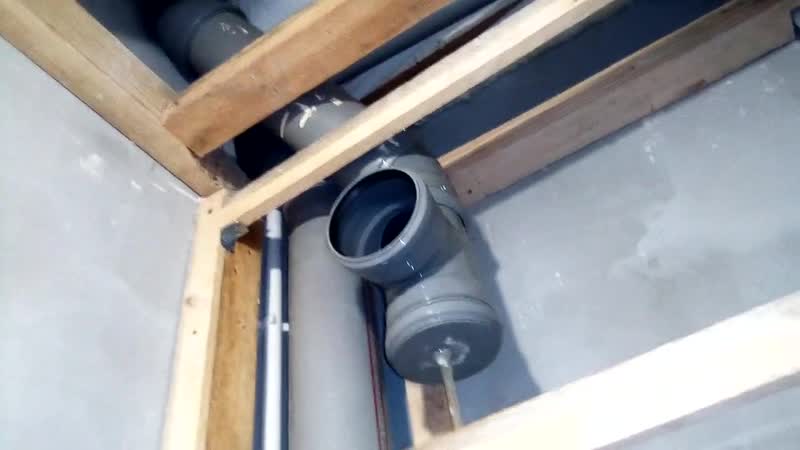

Вентиляция из канализационных труб

Способы и стандарты изготовления канализационных труб определяют их экологичность. Они хорошо подходят чтобы из них были изготовлены вентиляционные каналы. Действительно, имеется кое-какие нюансы, каковые стоит учесть:

  • Нужна обязательная обработка антистатическим составом. Изначально эти трубы предназначены для воды, а не для прохождения по ним воздуха, исходя из этого такое покрытие не выполняется в заводских условиях.
  • Поразмыслите, будет ли возможность запрятать трубу для того чтобы диаметра.
  • Стандарты размера смогут не совпадать с вентиляционными системами. Придется применять переходники. Не забывайте, что не должно происходить резкого сужения диаметра.

Довольно часто нам сложно привыкнуть к вещам, каковые в действительности являются необходимостью. Это возможно пережитком нашего воспитания либо незнания каких-то нюансов. Хорошая вентиляция будет залогом здоровья каждого обитателя дома, и и всего строения в целом.

Материалом для изготовления пластиковых канализационных труб служит такой же вид пластика разве что качество его несколько ниже. Они дешевле, поэтому многие используют их для устройства вытяжки

Неоспоримое преимущество труб для устройства канализации в том, что цена их по сравнению с пластиковыми воздуховодами ниже раза в 3. Недостатки у этих труб и специальных вентиляционных изделий общие — потеря жесткости при высоких температурах.

При использовании труб, предназначенных для сооружения канализации, в качестве приточного воздуховода, иногда ощущается характерный для пластика запах, но через некоторое время он исчезает. Отличаются трубы и несколько большим, чем у воздуховодов весом. Для них необходимо предусмотреть крепление.

Вывод отработанного воздуха из дома

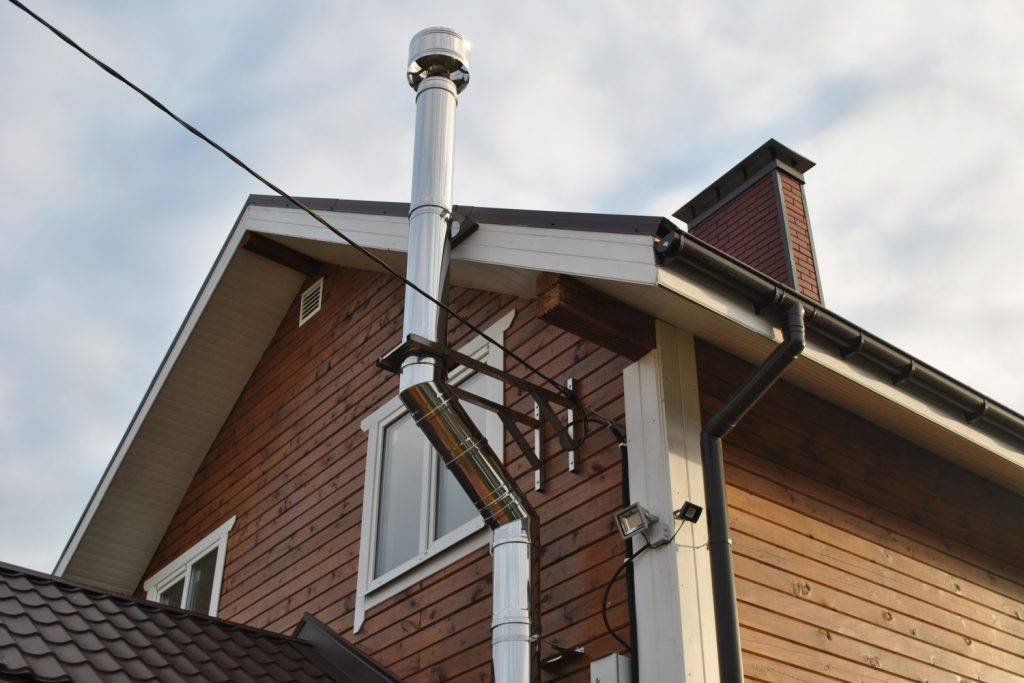

Вентиляционные трубы на крыше жилого дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

Строительство кирпичной вентиляционной шахты

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

  • запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
  • эффект от вытяжки незначителен по причине недостаточной длины трубы;
  • вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
  • каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

Многослойная конструкция крыши улучшенного типа

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Подведение итогов

Залогом качественной вентиляции можно назвать правильно составленный проект вентсистемы. Немалую роль при этом играет не только расположение воздуховодов, но и их расчет (имеется в виду подбор размеров сечения). Предложенные в статье рекомендации помогут избежать типичных ошибок новичков, а вентиляция квартиры будет стабильно работать всегда.

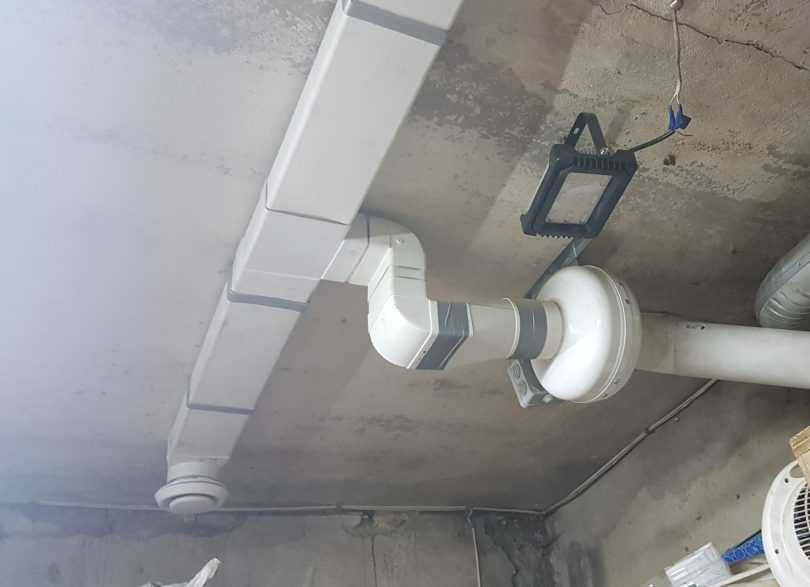

На видео в этой статье показан пример уже смонтированной вентсистемы из прямоугольных труб.

Как выбрать вентиляционные трубы для вытяжки

Вытяжка стала почти обязательным элементом оборудования домашней или профессиональной кухни. Благоприятный микроклимат в зоне приготовления пищи и соседних помещениях, создаваемый при ее работе, давно оценили домашние хозяйки и повара. От правильного выбора оборудования, трубы для вентиляции на кухне, материала для ее изготовления зависит качество работы всей системы воздухоотвода.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
